Назначение изделия

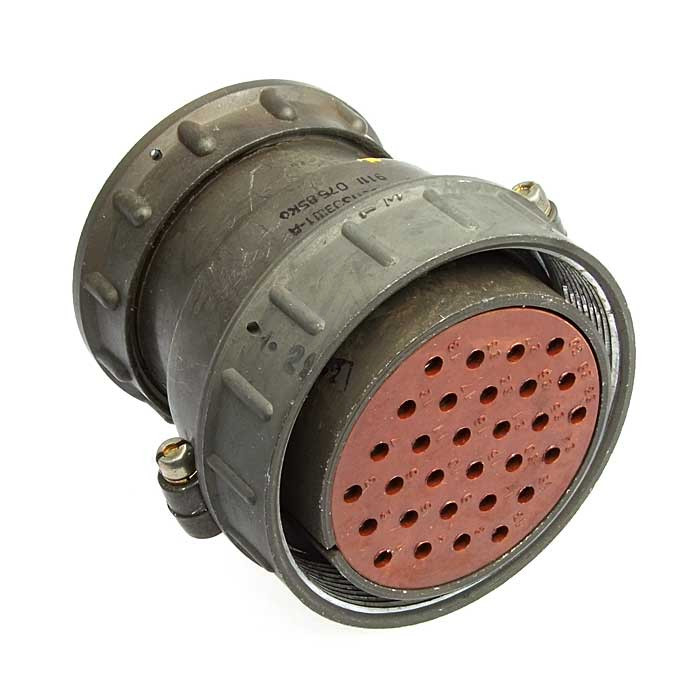

Розетка кабельная 2РТ55П30НШ1-А предназначена для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока при напряжении до 850 В (амплитудное значение). Изделие применяется в различных электро-, радио- и контрольно-измерительных приборах, где требуется надёжное электрическое соединение с большим числом контактов.

Конструктивно розетка оснащена прямым патрубком и ориентирована на работу с неэкранированными кабелями. Она может использоваться как в помещениях, так и на открытом воздухе при условии защиты от пыли и воды.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения сопротивления контакта и токовой нагрузки указаны раздельно для контактов разного диаметра, что важно учитывать при проектировании цепей.

• Количество контактов: 30, из них 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: 9 А для диаметра 1,5 мм и 22 А для диаметра 2,5 мм.
• Общая максимальная токовая нагрузка: не более 374 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: 1000 часов.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g).

Материалы и климатическое исполнение

Материал контактов — серебро или никель. Тип соединителя — негерметичный, климатическое исполнение УХЛ. Такое исполнение рассчитано на эксплуатацию в умеренном и холодном климате, что расширяет области применения изделия.

Конструктивное исполнение и особенности монтажа

Розетка 2РТ55П30НШ1-А выполнена с прямым патрубком. Это решение упрощает ввод кабеля и ориентировано на неэкранированные кабели. При монтаже следует учитывать негерметичный тип соединителя: для работы на открытом воздухе требуется дополнительная защита от пыли и воды.

Комбинация контактов двух диаметров позволяет одновременно коммутировать силовые и сигнальные цепи в одном соединителе. Контакты диаметром 2,5 мм рассчитаны на большую токовую нагрузку, а контакты диаметром 1,5 мм подходят для цепей с меньшими токами и сигнальными линиями.

Взаимосочленяемость и применение

Розетка взаимосочленяема с различными типами соединителей, включая 2РТ-А, 2РТТ и ШР по соответствующим техническим условиям. Ответной частью для розетки 2РТ55П30НШ1-А являются различные вилки приборные, такие как 2РТ55ПК30НШ1-А и аналогичные модели.

Благодаря большому числу контактов и стойкости к вибрации изделие востребовано в приборостроении, измерительной технике и радиоэлектронной аппаратуре. Оно подходит для сборки кабельных сборок, соединяющих блоки и модули внутри приборов, а также для внешних подключений, где требуется быстрая и многократная сочленяемость — ресурс составляет 500 циклов.

Условия эксплуатации

Изделие рассчитано на напряжение до 850 В (амплитудное значение) в цепях постоянного и переменного тока. Высокое сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях обеспечивает надёжное разделение цепей. Вибрационная стойкость с ускорением 30 g в диапазоне от 1 до 5000 Гц позволяет применять розетку в аппаратуре, подверженной механическим воздействиям.

Минимальная наработка в 1000 часов и ресурс сочленений в 500 циклов определяют область применения как элементов сменных и обслуживаемых соединений. При эксплуатации вне помещений необходимо предусматривать защиту от пыли и воды, поскольку соединитель относится к негерметичному типу.
