Назначение соединителя

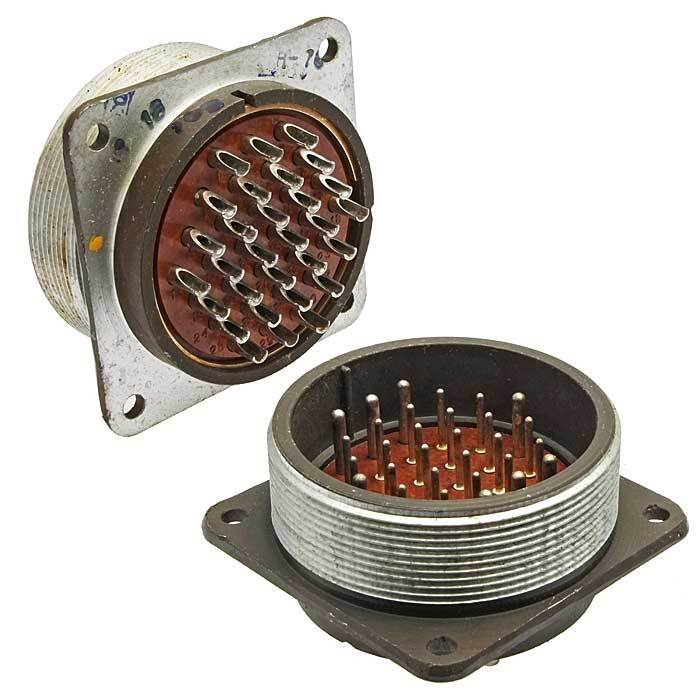

Вилка блочная 2РТ55П30ЭШ1А «ОСМ» предназначена для монтажа с экранированными кабелями в электрических цепях постоянного и переменного тока. Изделие относится к типу соединителей 2РТ55, имеющих условный размер корпуса 55, и применяется там, где требуется компактное многоконтактное соединение с надёжной фиксацией ответной части.

Конструкция приборной части выполнена без патрубка, что определяет область установки — приборные блоки и блоки, монтируемые на панель, а не на кабельный ввод с патрубком. Поскольку соединитель является негерметичным, его следует использовать в защищённых от прямого воздействия влаги и пыли условиях эксплуатации.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и несёт в себе полную информацию о его исполнении.

• 2РТ — тип соединителя.
• 55 — условный размер корпуса.
• П — конструктивное исполнение приборной части без патрубка.
• 30 — количество контактов.
• Э — вид гайки патрубка для экранированного кабеля.
• Ш — вид контактов: вилка.
• 1 — обозначение сочетания контактов: 30 контактов, из них 22 диаметром 1,5 мм и 8 диаметром 2,5 мм.
• А — дополнительное обозначение по материалу изолятора.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя. Все значения относятся именно к маркировке 2РТ55П30ЭШ1А и не должны переноситься на другие исполнения серии без проверки.

Контакты и электрические параметры

Соединитель оснащён тридцатью контактами двух типоразмеров. Двадцать два контакта имеют диаметр 1,5 мм, восемь контактов — диаметр 2,5 мм. Переходное сопротивление контакта составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.

Максимальная токовая нагрузка на одиночный контакт — не более 9 ампер для контактов диаметром 1,5 мм и не более 22 ампер для контактов диаметром 2,5 мм. Суммарная максимальная общая токовая нагрузка на соединитель — не более 374 ампер.

Изоляция и климатическое исполнение

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Амплитудное значение напряжения цепи — до 850 вольт. Соединитель относится к негерметичным и выпускается в климатическом исполнении УХЛ.

Ресурс и материалы

Материал контактов — серебро или никель. Количество сочленений-расчленений — до 500 циклов. Минимальная наработка — 1000 часов.

Применение и приёмочные данные

Вилка применяется в составе разъёмных соединений электрических цепей постоянного и переменного тока, монтируемых с экранированными кабелями. Основное назначение — передача сигнальных и силовых цепей через приборную часть соединителя с фиксацией ответной части.

Изделие поставляется с приёмкой «ОСМ». Артикул товара в каталоге — 4870, категория — 2РТ5. Производитель в предоставленных данных не указан.

Ключевые особенности

• Тридцать контактов двух типов: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.
• Дифференцированная токовая нагрузка: до 9 ампер на контакт диаметром 1,5 мм и до 22 ампер на контакт диаметром 2,5 мм.
• Общая токовая нагрузка на соединитель — до 374 ампер.
• Низкое переходное сопротивление контактов: не более 2,5 мОм и не более 1 мОм в зависимости от диаметра.
• Высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочее амплитудное напряжение цепи — до 850 вольт.
• Ресурс по сочленениям — до 500 циклов, минимальная наработка — 1000 часов.
• Исполнение приборной части без патрубка, климатика УХЛ, негерметичное исполнение.
• Материал контактов — серебро или никель.
• Приёмка «ОСМ».

Условия эксплуатации и монтажа

Соединитель предназначен для работы с экранированными кабелями, поэтому при монтаже необходимо обеспечить корректное подключение экрана в соответствии с требованиями к конкретной электрической цепи. Негерметичное исполнение означает, что изделие не рассчитано на прямое воздействие влаги, пыли и агрессивных сред без дополнительной защиты.

Исполнение приборной части без патрубка определяет способ установки: соединитель монтируется на приборной части блока, а не через кабельный ввод с патрубком. При выборе ответной части следует учитывать тип соединителя 2РТ55, условный размер корпуса 55 и вид контактов «вилка».

Климатическое исполнение УХЛ допускает эксплуатацию в умеренных и холодных климатических зонах в соответствии с нормами для данного исполнения. Перед применением в конкретном изделии рекомендуется сверить токовые и температурные режимы с документацией на соединитель, поскольку максимальные значения нагрузок указаны для одиночных контактов и для соединителя в целом.
