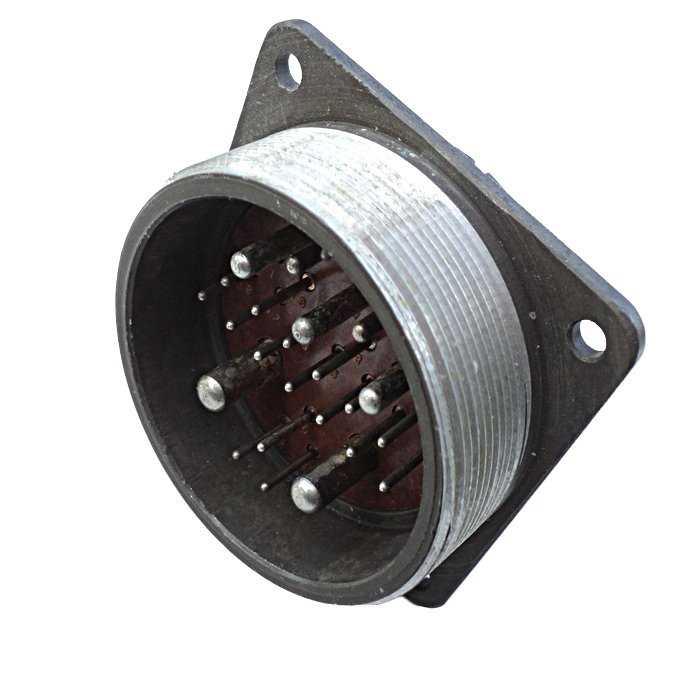

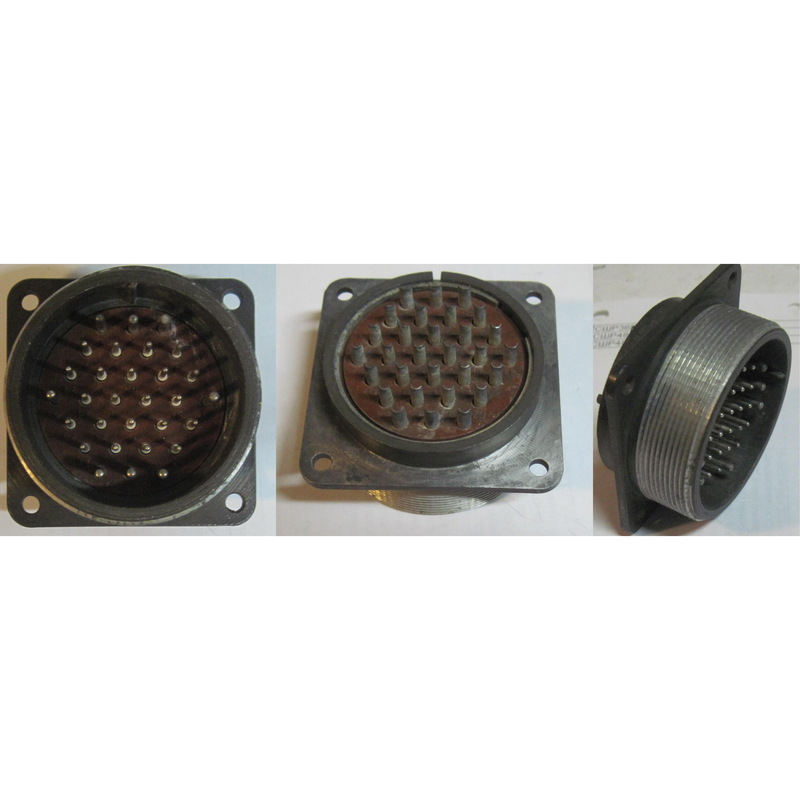

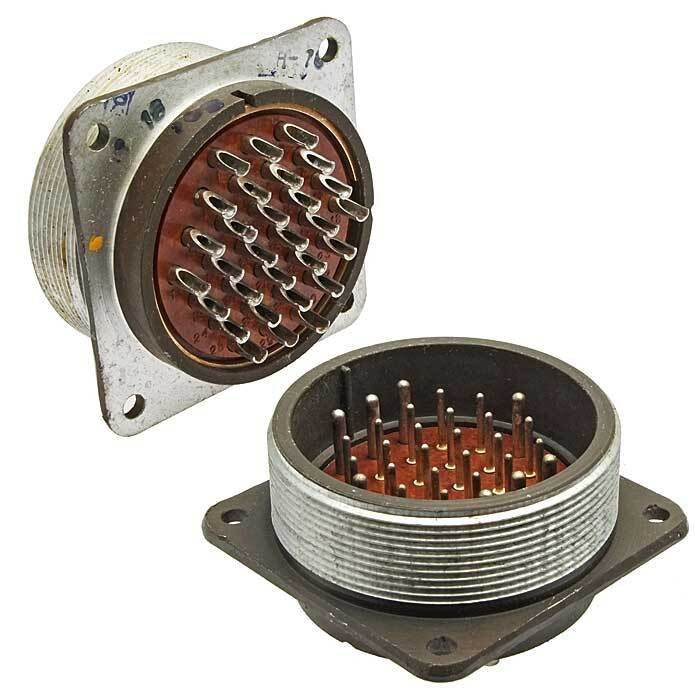

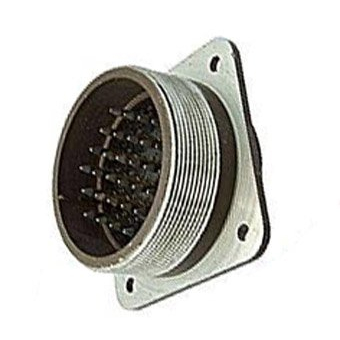

2РТ55П30ЭШ1-А — это блочная вилка (приборная часть) низкочастотного электрического разъёма серии 2РТ, предназначенная для соединения в промышленных и специальных системах. Она относится к негерметичным соединителям климатика УХЛ с условным размером корпуса 55 и 30 контактами.

Основные характеристики

• Количество контактов: 30 шт. (22 шт. диаметром 1,5 мм и 8 шт. диаметром 2,5 мм).

• Максимальная токовая нагрузка: до 9 А на контакт Ø1,5 мм и 22 А на Ø2,5 мм; общая — до 374 А.

• Сопротивление контакта: не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм).

• Рабочие температуры: от -60°C до +60°C.

Конструкция

Вилка имеет конструктивное исполнение без патрубка (П) на приборной части и с гайкой Э для экранированного кабеля. Материал контактов — серебро или никель, сочетаемость — 1.

Надёжность

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный).
