Назначение

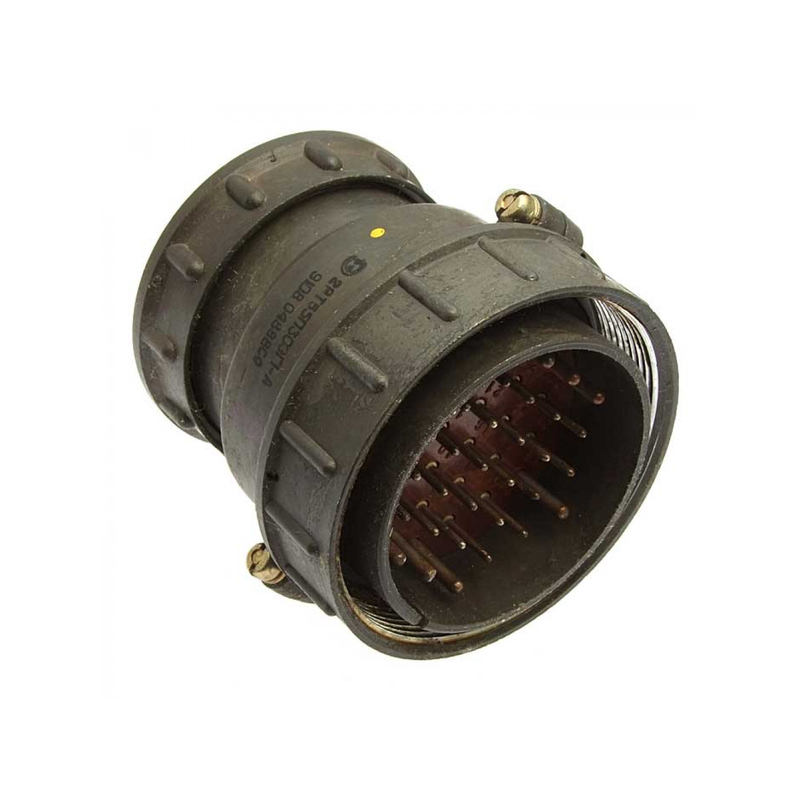

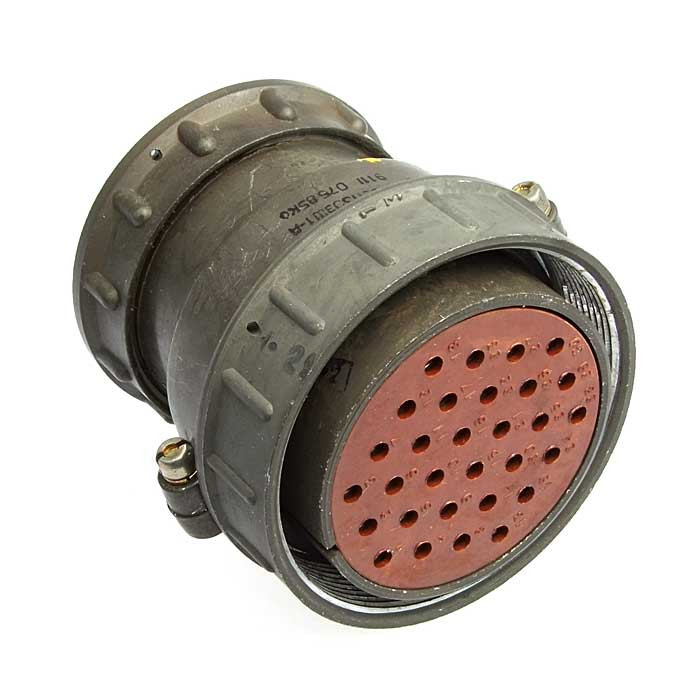

2РТ55П30ЭШ1 ВИЛКИ — приборный соединитель, предназначенный для использования в электрических цепях с постоянным и переменным током. Вилка рассчитана на работу на частотах до 3 МГц и при амплитудном значении напряжения до 850 В. Артикул 4866. Категория 2РТ5.

Изделие относится к соединителям общего назначения и применяется в радиоэлектронной и радиотехнической аппаратуре. Конструкция позволяет использовать вилку как для внутреннего, так и для наружного применения при условии защиты от пыли и воды.

Подтверждённые особенности

Электрические параметры

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Количество контактов: 30, из них 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка: 9 А для контактов диаметром 1,5 мм и 22 А для контактов диаметром 2,5 мм.
• Общая максимальная токовая нагрузка составляет 374 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Конструктивные особенности

• Конструктивное исполнение: вилка может быть выполнена без патрубка (П), с прямым патрубком (ПК) или с угловым патрубком (СК).
• Материал контактов: серебро или никель в зависимости от исполнения.
• Поляризация корпусов: одношпоночная.

Условия эксплуатации

• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц.
• Механические удары: ускорение до 5000 метров на секунду в квадрате.

Применение

Вилка 2РТ55П30ЭШ1 широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она подходит для внутреннего и наружного применения при условии защиты от пыли и воды. Благодаря наличию 30 контактов двух типоразмеров и возможности выбора материала контактов изделие может применяться в различных электрических системах, где требуется подключение цепей с постоянным или переменным током.

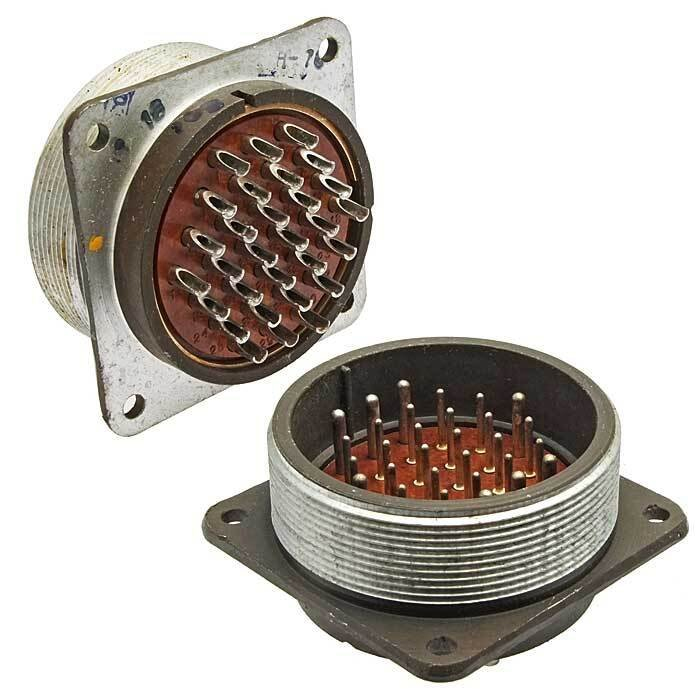

В качестве ответной части для вилки могут использоваться различные розетки, такие как ШР55П30НШ1 или ШР55П30ЭШ1. Это обеспечивает гибкость при построении соединительных узлов и совместимость с указанными ответными частями. При монтаже и эксплуатации следует учитывать климатическое исполнение УХЛ, негерметичное исполнение и необходимость защиты от пыли и воды при наружном применении.

Таким образом, 2РТ55П30ЭШ1 ВИЛКИ представляет собой приборный соединитель с подтверждёнными электрическими, конструктивными и эксплуатационными характеристиками, предназначенный для работы в составе радиоэлектронной и радиотехнической аппаратуры. Артикул 4866. Категория 2РТ5.
