Назначение изделия

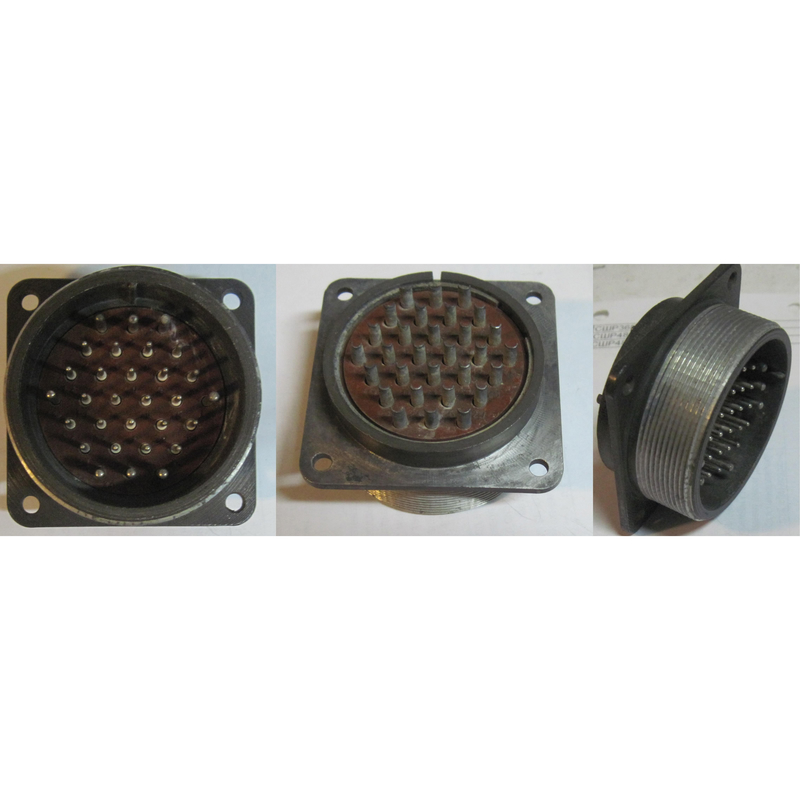

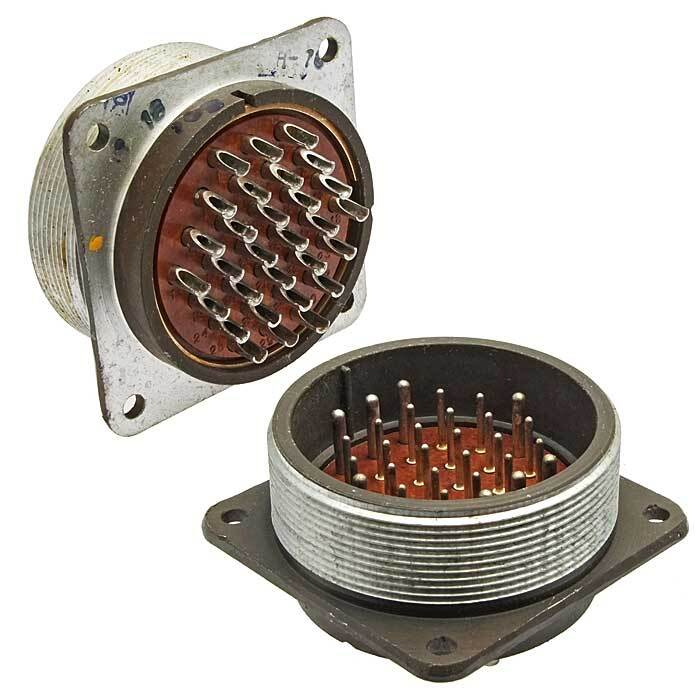

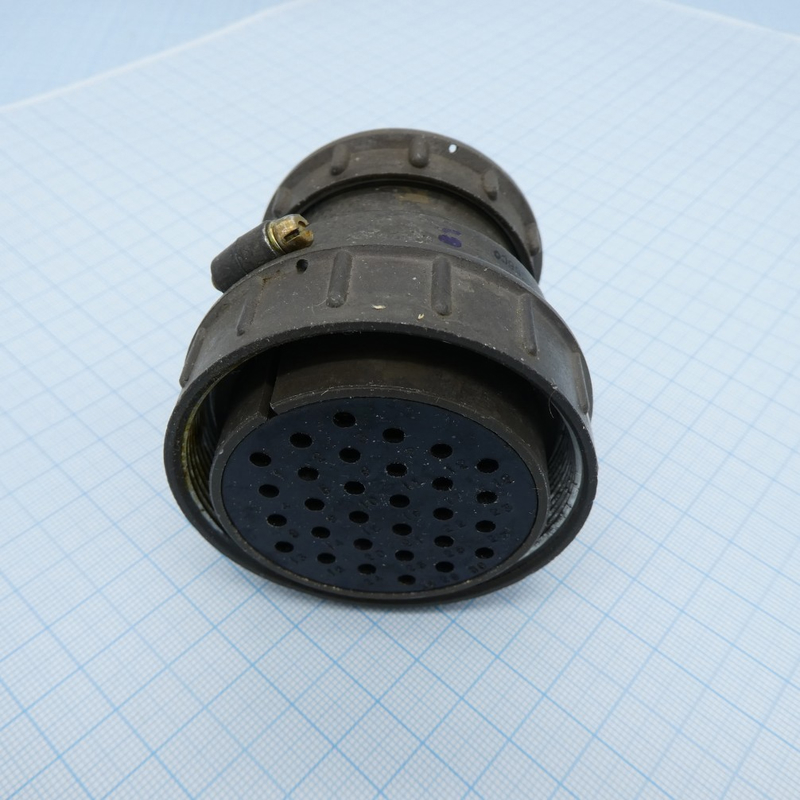

Розетка кабельная 2РТ55П30ЭШ1-А является составной частью соединителей типа 2РТ. Такие соединители предназначены для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное электрическое соединение многожильного кабеля с ответной частью соединителя при сохранении целостности экранирующих оболочек.

Данная розетка представляет собой негерметичный соединитель климатического исполнения УХЛ, что определяет допустимые условия её эксплуатации. Приёмка изделия осуществляется по категории «5», что подтверждает его соответствие установленным требованиям приёмки.

Технические характеристики

Конструкция розетки рассчитана на тридцать контактных элементов, имеющих два разных диаметра. Такое сочетание позволяет одновременно передавать сигналы различной мощности и коммутировать цепи с разной токовой нагрузкой в рамках одного соединителя.

• Общее количество контактов: 30, из них 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: до 9 А.
• Токовая нагрузка на одиночный контакт диаметром 2,5 мм: до 22 А.
• Общая токовая нагрузка: не более 374 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Материал контактов: серебро или никель.

Тип соединителя — негерметичный, климатическое исполнение УХЛ. Указанные параметры определяют область допустимых электрических режимов и ресурс работы изделия.

Особенности и совместимость

Розетки 2РТ55П30ЭШ1-А взаимосочленяемы с другими соединителями типа ШР, 2РТ-А, 2РТТ и ШРГ по соответствующим техническим условиям. Это обеспечивает гибкость при построении кабельных сборок и возможность замены или дополнения отдельных элементов соединительной системы без пересмотра всей схемы монтажа.

Материал контактов — серебро или никель — влияет на стабильность переходного сопротивления и износостойкость при многократных сочленениях. Ресурс до 500 циклов сочленения-расчленения и минимальная наработка 1000 часов задают ориентиры для планирования регламентного обслуживания и оценки срока службы изделия в составе аппаратуры.

Применение

Розетки данного типа широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они могут применяться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и воды. Возможность работы с экранированными и неэкранированными кабелями делает изделие востребованным при построении измерительных трактов, силовых и сигнальных линий, где требуется коммутация цепей постоянного и переменного тока с частотой до 3 МГц.

При монтаже следует учитывать негерметичность соединителя и климатическое исполнение УХЛ: при наружной установке необходимо предусматривать защиту от прямого воздействия влаги и пыли. Сочетание двадцати двух контактов диаметром 1,5 мм и восьми контактов диаметром 2,5 мм позволяет рационально распределять нагрузку между сигнальными и силовыми цепями в пределах одной розетки.

Ключевые параметры для подбора

1. Тип соединителя — 2РТ, взаимосочленяемость с ШР, 2РТ-А, 2РТТ и ШРГ.
2. Число контактов — 30, с диаметрами 1,5 мм и 2,5 мм.
3. Напряжение — до 850 В амплитудного значения, частота — до 3 МГц.
4. Исполнение — негерметичное, климатическое исполнение УХЛ.
5. Приёмка — «5».

Артикул изделия — 4869, категория — 2РТ5. Производитель в предоставленных данных не указан.
