Назначение соединителя 2РТ55П30ЭШ1

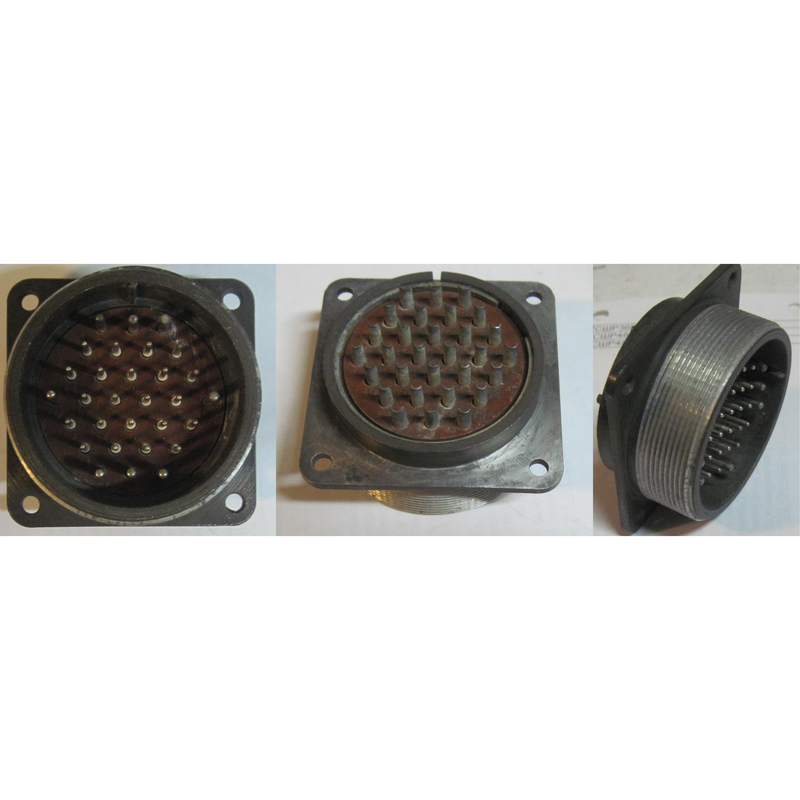

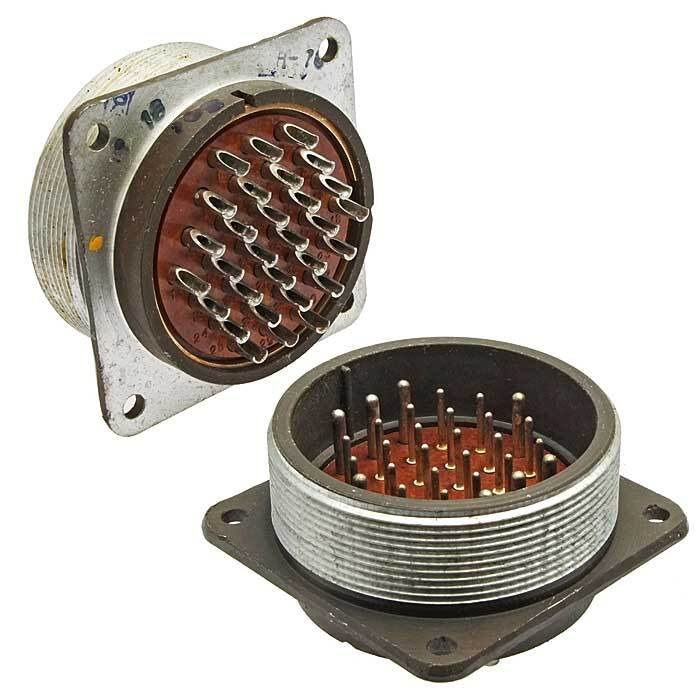

Розетка 2РТ55П30ЭШ1 представляет собой ответную часть разъёмного электрического соединителя, предназначенного для коммутации цепей постоянного и переменного тока. Изделие применяется в составе радиоэлектронной и радиотехнической аппаратуры, где требуется стабильное и надёжное разъёмное соединение с высокой плотностью контактов. Конструкция ориентирована на эксплуатацию в умеренном климате, включая условия с возможным воздействием пыли и влаги, что подтверждается климатическим исполнением УХЛ.

Соединитель рассчитан на работу при максимальном напряжении до 850 В и частоте до 3 МГц. Эти параметры позволяют использовать розетку 2РТ55П30ЭШ1 как в низкочастотных силовых цепях, так и в высокочастотных сигнальных трактах. Изделие подходит для внутреннего монтажа, а при обеспечении дополнительной защиты от внешних факторов — и для наружного применения.

Подтверждённые технические особенности

Розетка 2РТ55П30ЭШ1 имеет 30 контактов, разделённых на две группы по диаметру. Первая группа включает 22 контакта диаметром 1,5 мм, вторая группа состоит из 8 контактов диаметром 2,5 мм. Такое распределение позволяет одновременно передавать сигналы различной мощности в пределах одного соединителя.

Электрические параметры

• Максимальное рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.
• Токовая нагрузка для контактов диаметром 1,5 мм — до 9 А.
• Токовая нагрузка для контактов диаметром 2,5 мм — до 22 А.
• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Конструктивные характеристики

Контакты розетки могут иметь серебряное или никелевое покрытие. Серебряное покрытие обеспечивает более низкое переходное сопротивление и повышенную проводимость в местах сочленения. Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного климата с учётом воздействия пыли и влаги в пределах заданных условий эксплуатации.

Применение и совместимость

Розетка 2РТ55П30ЭШ1 используется в электрических системах и устройствах, где критически важна высокая надёжность разъёмного соединения. Изделие востребовано при компоновке промышленного оборудования, измерительных комплексов, радиоэлектронных блоков и радиотехнических устройств. Благодаря двум типоразмерам контактов соединитель подходит для одновременной коммутации силовых и сигнальных цепей.

Разъёмы типа 2РТ55П30ЭШ1 взаимосочетаются с соединителями серий ШР и 2РТ-А по соответствующим техническим условиям. Это обеспечивает универсальность при замене компонентов в уже существующих системах и упрощает подбор ответных частей при проектировании новых узлов. Розетка монтируется как ответная часть к вилке 2РТ55П30ЭШ1-А, что позволяет формировать полноценное разъёмное соединение с контролируемыми электрическими характеристиками.

При выборе места установки необходимо учитывать климатическое исполнение УХЛ и предусматривать защиту от прямого попадания влаги при наружном размещении. Монтаж выполняется стандартными методами, принятыми для соединителей данного класса, с учётом диаметров контактов и допустимых токовых нагрузок.
