Назначение

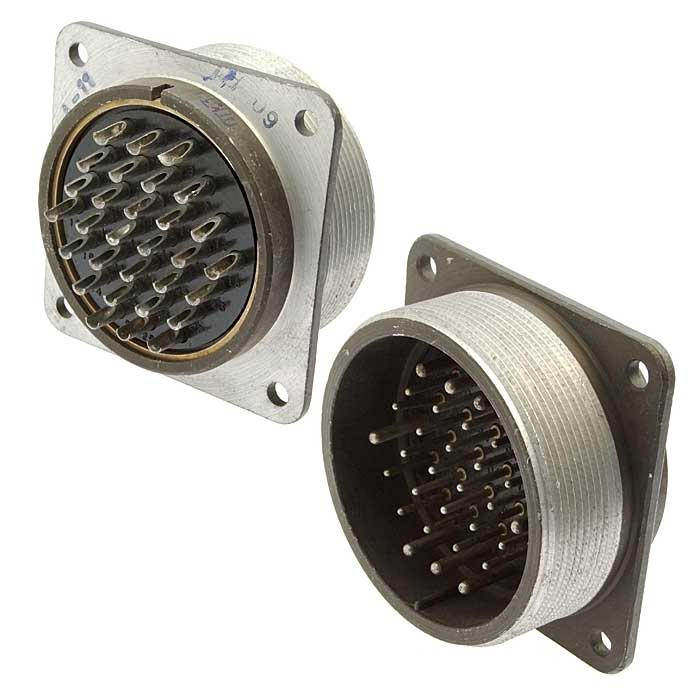

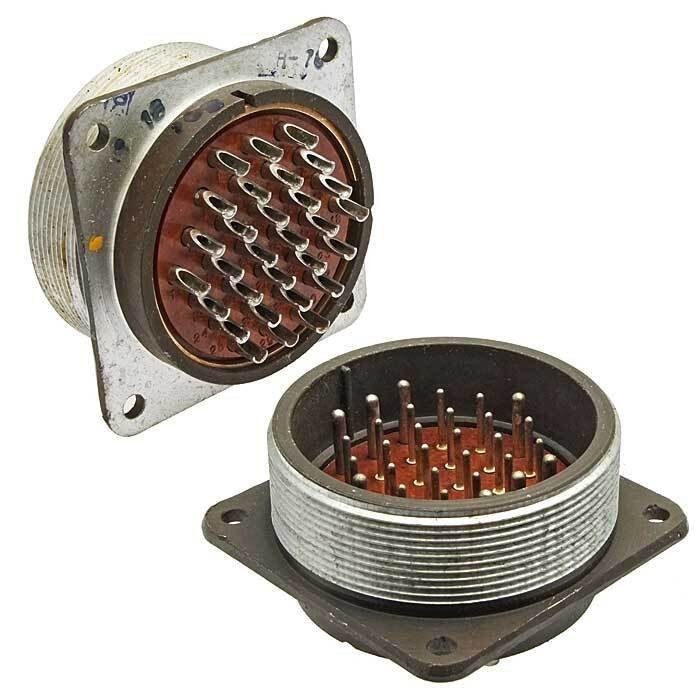

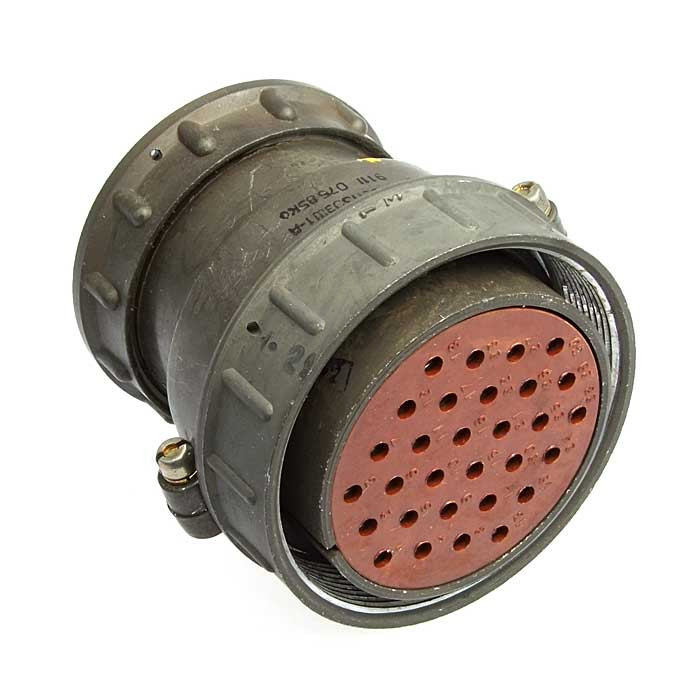

2РТ55П30ЭШ1-А — это блочная вилка, применяемая в электрических цепях переменного и постоянного тока. Изделие представляет собой приборную часть соединителя, который в сборе состоит из двух ответных частей: вилки и розетки. Вилка предназначена для монтажа как с экранированными, так и с неэкранированными кабелями (проводами), что делает её универсальным решением для построения разъёмных электрических соединений.

Основная область применения — коммутация цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Такие параметры позволяют использовать изделие в составе радиоэлектронной аппаратуры, измерительных и управляющих комплексов, где требуется надёжное многоконтактное сочленение и возможность многократного расчленения.

Подтверждённые особенности и технические характеристики

Конструктивно вилка содержит 30 контактов, неоднородных по диаметру: 22 контакта имеют диаметр 1,5 мм, а 8 контактов — диаметр 2,5 мм. Такое сочетание позволяет одновременно передавать сигнальные и силовые цепи через один соединитель. Контакты покрыты серебром, что повышает надёжность и качество радиокомпонента.

• Количество контактов: 30 (22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм).
• Покрытие контактов: серебро; существуют варианты с никелевым покрытием (например, ШР55П30ЭШ1Н), выдерживающие температуру до +120 °C.
• Рабочий температурный режим: от минус 60 °C до плюс 60 °C.
• Вес вилки: не превышает 138 грамм.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1,0 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка на один контакт: 9 А для контактов диаметром 1,5 мм и 22 А для контактов диаметром 2,5 мм.
• Общая максимальная токовая нагрузка: 374 А.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

Расшифровка обозначения

Маркировка изделия построена по единой системе и позволяет определить ключевые конструктивные признаки. Ниже приведена расшифровка обозначения 2РТ55ПК30НШ1-А, элементы которого соответствуют рассматриваемой вилке:

1. 2РТ — тип соединителя.
2. 55 — условный размер корпуса.
3. ПК — конструктивное исполнение приборной части с прямым патрубком.
4. 30 — количество контактов.
5. Н — исполнение для неэкранированного кабеля.
6. Ш — вилка.
7. 1 — сочетание контактов: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.
8. А — материал изолятора.
9. Н — покрытие контактов никелем; при отсутствии буквы покрытие контактов выполнено серебром.

Применение и условия эксплуатации

Благодаря широкому диапазону рабочих температур и стойкости к синусоидальной вибрации с частотами от 1 до 5000 Гц вилка пригодна для эксплуатации в жёстких условиях, характерных для промышленной и транспортной аппаратуры. Высокое сопротивление изоляции (не менее 5000 МОм) обеспечивает электрическую безопасность и стабильность параметров цепи.

Изделие рассчитано на 500 циклов сочленения-расчленения и минимальную наработку 1000 часов, что определяет его применение в первую очередь там, где соединение не подвергается частой перекоммутации, но должно сохранять надёжный контакт длительное время. Разделение контактов по диаметру и токовой нагрузке позволяет использовать вилку в цепях с совместной передачей сигналов и питания.

Комплектация и соответствие

В предоставленных данных о товаре отсутствуют сведения о комплекте поставки, стране производства, гарантии и сертификатах. Указанные характеристики изделия приведены в объёме, подтверждённом имеющейся технической информацией; производитель в описании не указан. Артикул товара — 4868, категория — 2РТ5.
