Назначение изделия

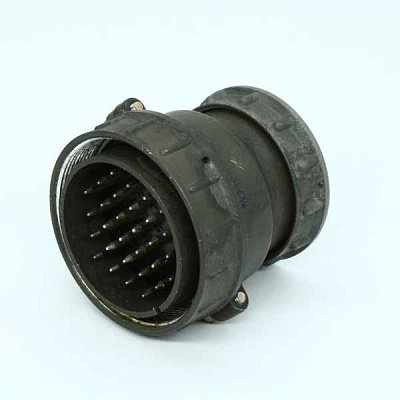

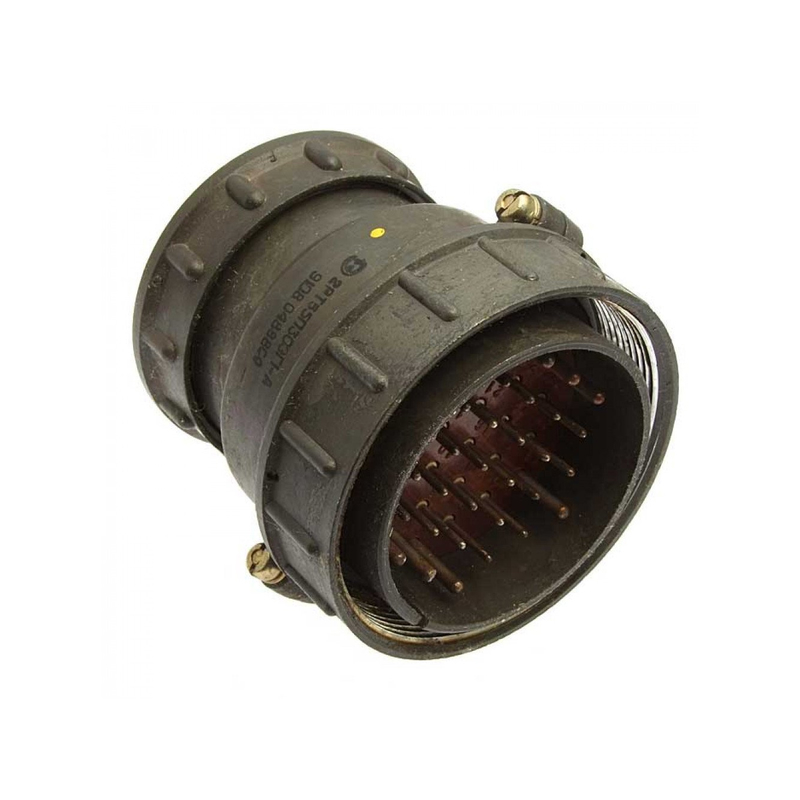

Вилка кабельная 2РТ55П30ЭГ1-А предназначена для подключения многожильного кабеля к приборным или стационарным блокам в составе электронной аппаратуры, систем промышленной автоматики и технологического оборудования. Изделие относится к серии соединителей 2РТ и конструктивно близко к отечественной серии ШР/ЗШР, что обеспечивает удобство интеграции в существующие электрические цепи и узлы коммутации.

Данная модель применяется в тех случаях, когда требуется надёжный многоконтактный разъёмный узел, рассчитанный на передачу силовых и сигнальных цепей в условиях стационарной установки или подвижного соединения с умеренной частотой коммутации. Вилка устанавливается на кабельной стороне и сочленяется с соответствующей приборной розеткой, например с исполнением 2РТ55П30ЭР1-А.

Расшифровка обозначения

Маркировка изделия содержит сведения о типе корпуса, количестве контактов и конструктивных особенностях кабельного ввода. Структура условного обозначения включает следующие элементы:

• 2РТ — тип соединителя, многоконтактный разъём серии 2РТ;
• 55 — условный размер корпуса по присоединительным размерам;
• П — прямой патрубок на кабельной части, в отличие от углового исполнения «У»;
• 30 — количество контактов в разъёме;
• Э — гайка патрубка, рассчитанная на подключение экранированного кабеля с обеспечением контакта по экрану;
• Г1 — вилка рабочей части, где литера «Г» указывает на вилочное исполнение;
• А — исполнение или модификация, уточняемая по техническим условиям на конкретную поставку.

Электрические параметры и контактная система

Вилка оснащена тридцатью контактами комбинированных диаметров. Часть контактов имеет диаметр около 1,5 мм, часть — около 2,5 мм, что позволяет распределять цепи по токовой нагрузке в зависимости от назначения конкретной линии. Максимальный ток на одиночный контакт составляет ориентировочно 9 А для контактов диаметром 1,5 мм и около 22 А для контактов диаметром 2,5 мм. Суммарная максимальная токовая нагрузка на разъём достигает ориентировочно 374 А в зависимости от конкретных технических условий и режима эксплуатации.

Номинальное напряжение цепи составляет до амплитудного значения порядка 850 В. Сопротивление контакта имеет низкие значения: около 2,5 мОм для контактов диаметром 1,5 мм и около 1 мОм для контактов диаметром 2,5 мм, что обеспечивает малые потери в точке соединения и стабильность электрических характеристик при длительной работе. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Климатическое исполнение и механическая стойкость

Изделие выполнено в негерметичном исполнении и рассчитано на климатическое исполнение УХЛ. Рабочий диапазон температур составляет приблизительно от минус 60 °С до плюс 60 °С в зависимости от конкретных технических условий. Это позволяет использовать вилку в помещениях с умеренным и холодным климатом, а также в составе оборудования, эксплуатируемого в неотапливаемых объёмах.

Конструкция обеспечивает значительный ресурс по количеству сочленений и расчленений — порядка 500 циклов подключения и отключения. Изделие устойчиво к вибрационным нагрузкам в диапазоне частот примерно от 1 до 5000 Гц при ускорении до 300 м/с², а также к механическим ударам с кратковременными перегрузками до нескольких сотен g. Такие характеристики позволяют применять разъём в промышленном оборудовании с подвижными узлами и вибрационными воздействиями.

Применение в аппаратуре

Разъём 2РТ55П30ЭГ1-А применяется в промышленной автоматике, радиоэлектронных блоках, системах управления и распределительных устройствах, где необходим многоконтактный кабельный соединитель с экранированным вводом кабеля. Наличие гайки для экранированного кабеля обеспечивает корректное подключение экранирующей оплётки и снижает влияние внешних электромагнитных помех на передаваемые сигналы. Изделие используется как в составе вновь проектируемого оборудования, так и для замены аналогичных соединителей при ремонте и модернизации существующих систем.
