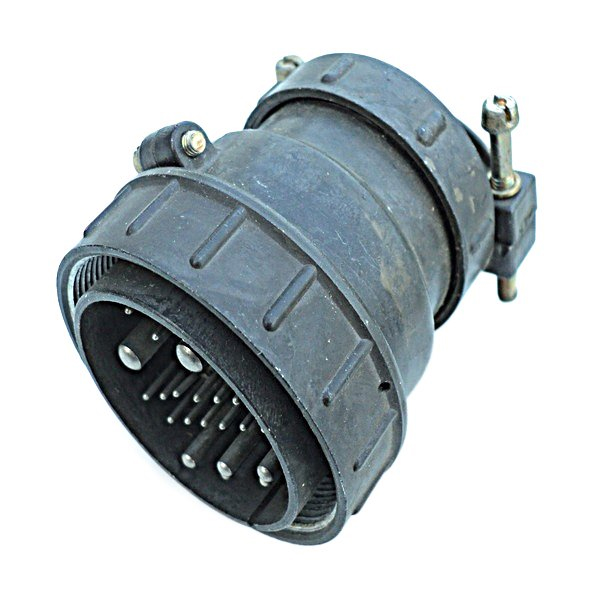

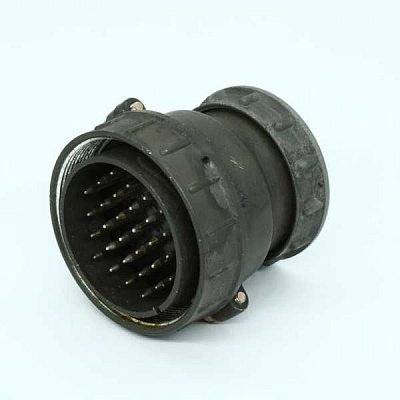

2РТ55П30ЭГ1-А — это кабельная вилка разъёма типа 2РТ, предназначенная для соединения экранированных кабелей в промышленных и приборных системах.

Расшифровка обозначения

Модель расшифровывается следующим образом: 2РТ — тип соединителя, 55 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком, 30 — количество контактов, Э — гайка патрубка для экранированного кабеля, Г1 — вилка, А — модификация.

Технические характеристики

Соединитель имеет 30 контактов: 22 шт. диаметром 1,5 мм² и 8 шт. диаметром 2,5 мм². Максимальная токовая нагрузка на контакт — 9 А (для 1,5 мм²) и 22 А (для 2,5 мм²), общая — до 374 А. Напряжение цепи до 850 В, сопротивление контакта не более 2,5 мОм (1,5 мм²) и 1 мОм (2,5 мм²).

Условия эксплуатации

Тип — негерметичный, климатическое исполнение УХЛ (умеренный и холодный климат). Рабочая температура от -60 °C до +60 °C, сопротивление изоляции не менее 5000 МОм. Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также пониженное давление до 1,3×10⁻⁴ Па.

Надёжность

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов. Материал контактов — серебро или никель, что обеспечивает низкое сопротивление и стабильность.
