Назначение

Разъем 2РТ55П30ЭГ1 представляет собой кабельную вилку, предназначенную для соединения с экранированными или неэкранированными кабелями в электрических цепях. Изделие применяется как в системах постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Вилка относится к категории 2РТ5 и предназначена для организации надёжного электрического соединения в составе разъёмных соединителей. Конструкция позволяет использовать её в условиях, требующих защиты от пыли и влаги, что подтверждается климатическим исполнением УХЛ и негерметичным типом соединителя.

Конструктивные особенности

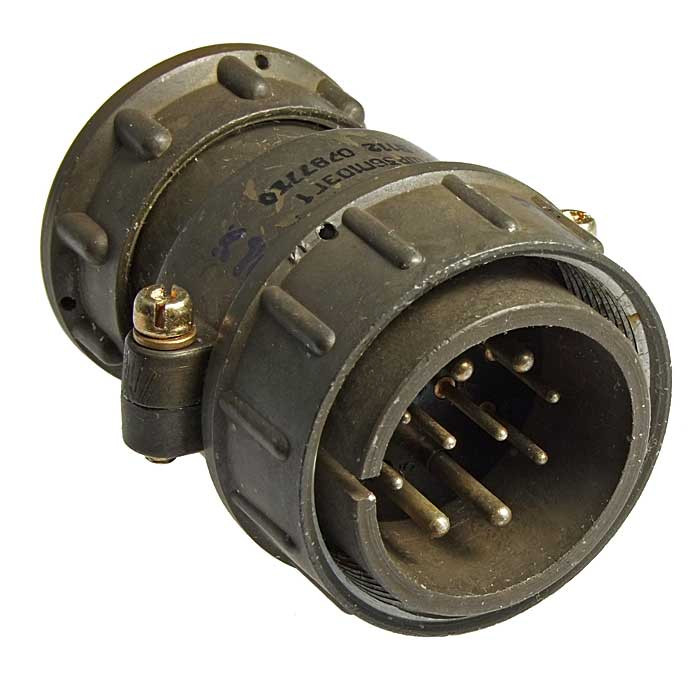

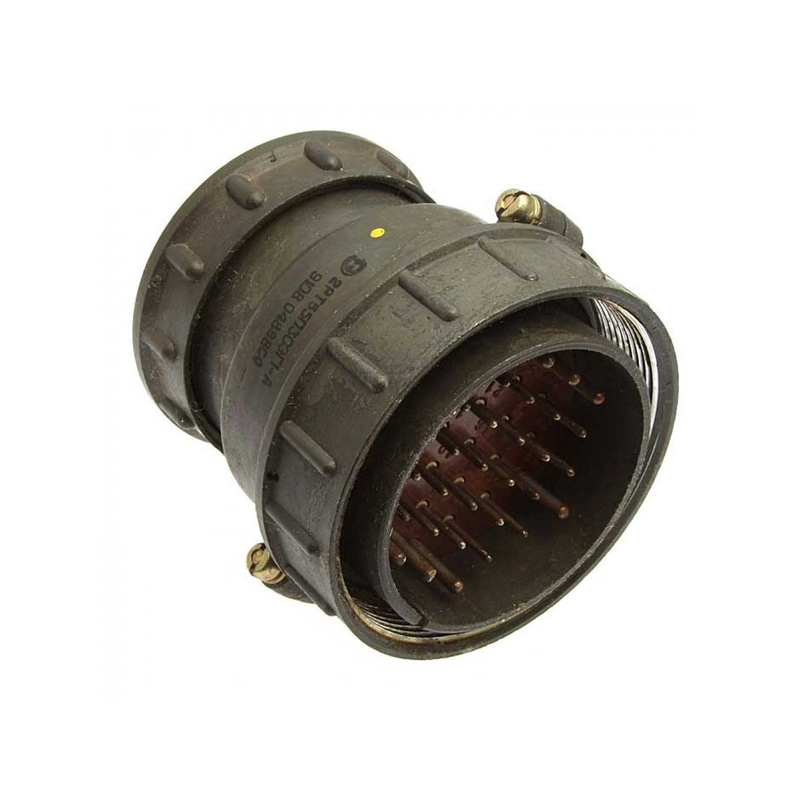

Разъём выполнен в виде кабельной вилки с 30 контактами. Контакты неоднородны по диаметру: 22 контакта имеют диаметр 1,5 мм, а 8 контактов — диаметр 2,5 мм. Такое распределение позволяет подключать цепи с различной токовой нагрузкой в рамках одного соединителя.

Материал контактов зависит от модификации: они могут быть выполнены из серебра или никеля. Климатическое исполнение УХЛ определяет пригодность изделия к эксплуатации в умеренных и холодных климатических зонах. Тип соединителя — негерметичный.

Технические характеристики

• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм; не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: не более 9 А для контактов диаметром 1,5 мм; не более 22 А для контактов диаметром 2,5 мм.
• Максимальная общая токовая нагрузка: не более 374 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон эксплуатации: от минус 60 °C до плюс 60 °C.
• Количество сочленений: до 500.
• Рабочее напряжение: до 850 В.
• Рабочая частота: до 3 МГц.
• Количество контактов: 30.

Совместимость

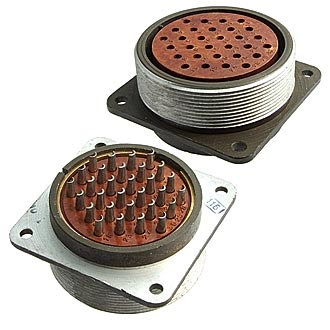

Ответной частью для данной вилки являются различные модели розеток. В частности, совместимы розетка приборная 2РТ55П30ЭГ1-А и розетка приборная ШР55П30ЭГ1. Эти разъёмы обеспечивают надёжное соединение и соответствуют техническим условиям, установленным для данного типа оборудования.

При подборе ответной части следует учитывать тип соединителя, количество и диаметры контактов, а также условия эксплуатации, чтобы обеспечить соответствие характеристик вилки и розетки.

Применение

Вилка 2РТ55П30ЭГ1 используется в различных областях, где необходимы надёжные электрические соединения. Она подходит для монтажа в условиях, требующих защиты от пыли и влаги. Благодаря широкому температурному диапазону и стойкости изоляции изделие может применяться в составе оборудования, работающего как при низких, так и при повышенных температурах в пределах заявленных значений.

Разъём востребован в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Совместимость с указанными моделями розеток позволяет использовать вилку в составе штатных соединительных узлов, рассчитанных на 30 контактов с различной токовой нагрузкой.

Артикул и категория

Артикул изделия — 4865. Категория — 2РТ5. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Заполненные характеристики VirtueMart на момент публикации отсутствуют, поэтому все приведённые сведения основаны на имеющемся описании товара.
