Назначение соединителя 2РТ55П23ЭШ1-А

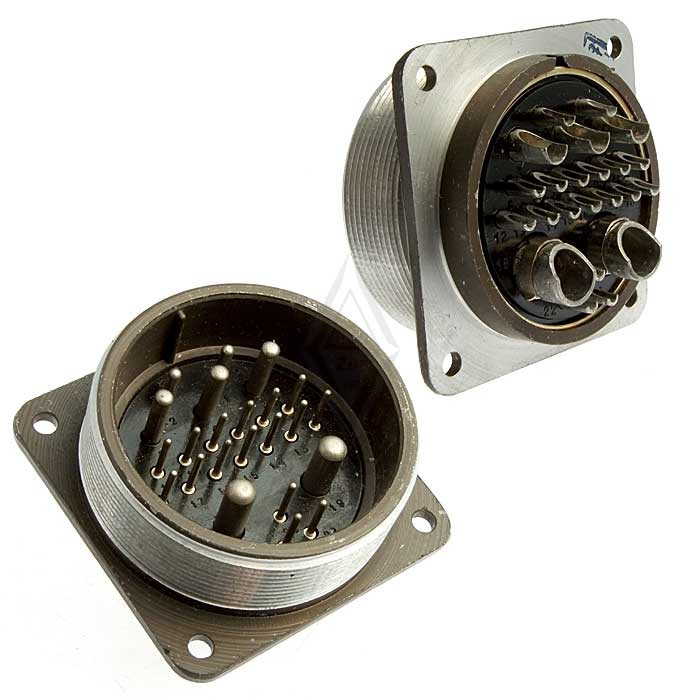

Соединитель 2РТ55П23ЭШ1-А — это вилка блочная цилиндрического типа, входящая в типоразмер 2РТ55. Изделие предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры, а также других видов электро- и радиоаппаратуры, где требуется объёмный монтаж. Конструктивно соединитель представляет собой одну из двух частей разъёмного соединения: ответной частью для него служит розетка соответствующего типоразмера.

Основная задача вилки — обеспечить надёжное электрическое соединение между блоками, модулями и кабельными сборками. Благодаря блочному исполнению изделие ориентировано на установку непосредственно на корпус прибора или на шасси, что позволяет организовывать объёмный монтаж внутри аппаратуры и соединять между собой отдельные функциональные узлы.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, заявленные для данного изделия. Значения приведены в том виде, в каком они подтверждены в описании товара.

• Типоразмер: 2РТ55 — обозначает тип соединителя и количество контактов, а именно 55 контактов.
• Рабочая частота: до 3 МГц.
• Напряжение: не более 700 В.
• Токовая нагрузка на контакт: не менее 0,2 А; общая токовая нагрузка может быть выше и зависит от конструкции.
• Сопротивление контактов: зависит от материала покрытия и диаметра контактов; например, при серебряном покрытии сопротивление может составлять не более 0,3 мОм для контактов диаметром 5,5 мм.
• Материал контактов: серебро и никель.
• Климатическое исполнение: УХЛ — работа в умеренном климате.
• Сочленение: резьбовое или байонетное, в зависимости от конструкции.
• Монтаж: объёмный, с возможностью пайки.
• Приёмка: «ОС».

Соединитель выполнен в цилиндрическом корпусе и состоит из двух ответных частей — вилки и розетки, каждая из которых может быть как приборной, так и кабельной. Такое исполнение позволяет гибко применять изделие в различных схемах компоновки аппаратуры.

Применение вилки 2РТ55П23ЭШ1-А

Соединитель применяется в электро- и радиоаппаратуре, в том числе в радиоэлектронной и радиотехнической технике. Он рассчитан на внутренний монтаж и предназначен для работы в составе оборудования, эксплуатируемого в умеренном климате, что соответствует климатическому исполнению УХЛ.

Изделие может использоваться для объёмного монтажа, при котором соединение узлов выполняется непосредственно внутри корпуса прибора. Возможность пайки при монтаже упрощает интеграцию вилки в существующие схемы и делает её пригодной как для приборного, так и для кабельного подключения в зависимости от конкретной конструкции.

Благодаря 55 контактам соединитель подходит для передачи нескольких независимых сигналов и цепей питания через одно разъёмное соединение. Это сокращает количество отдельных разъёмов в аппаратуре и упрощает сборку и обслуживание блоков.

Условное обозначение

Обозначение 2РТ55П23ЭШ1-А расшифровывается следующим образом: 2РТ — тип соединителя, 55 — типоразмер, указывающий на количество контактов. Остальные элементы обозначения отражают конструктивное исполнение и модификацию изделия в рамках данного типоразмера.

Краткие итоги

1. Вилка блочная цилиндрического типа типоразмера 2РТ55 с 55 контактами.
2. Рабочая частота до 3 МГц, напряжение не более 700 В, ток на контакт не менее 0,2 А.
3. Контакты из серебра и никеля, климатическое исполнение УХЛ, приёмка «ОС».
4. Монтаж объёмный, с возможностью пайки; сочленение резьбовое или байонетное.
5. Применение — радиоэлектронная и радиотехническая аппаратура, внутренний монтаж.
