Назначение

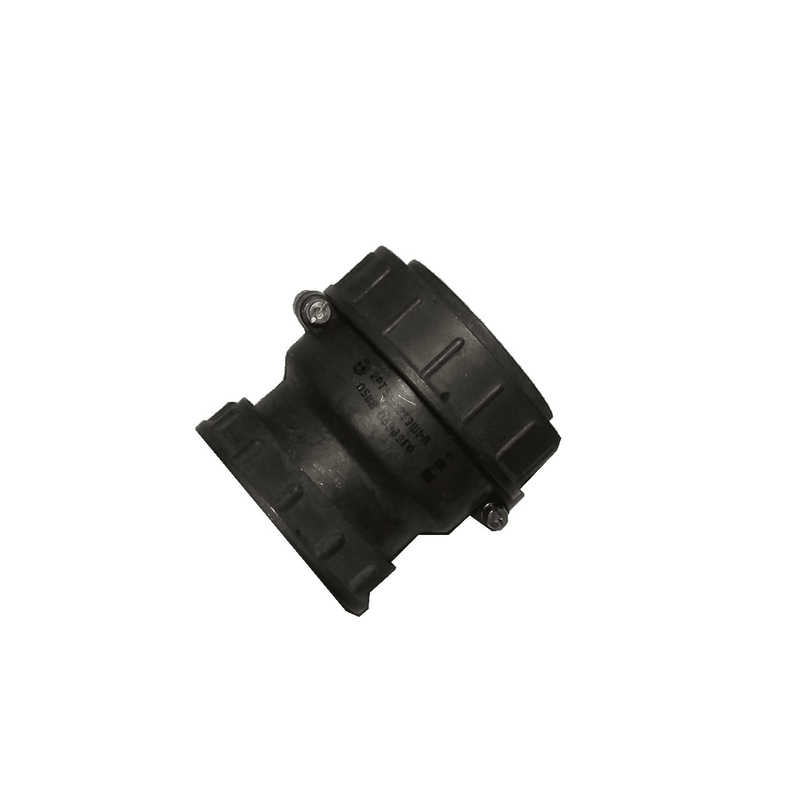

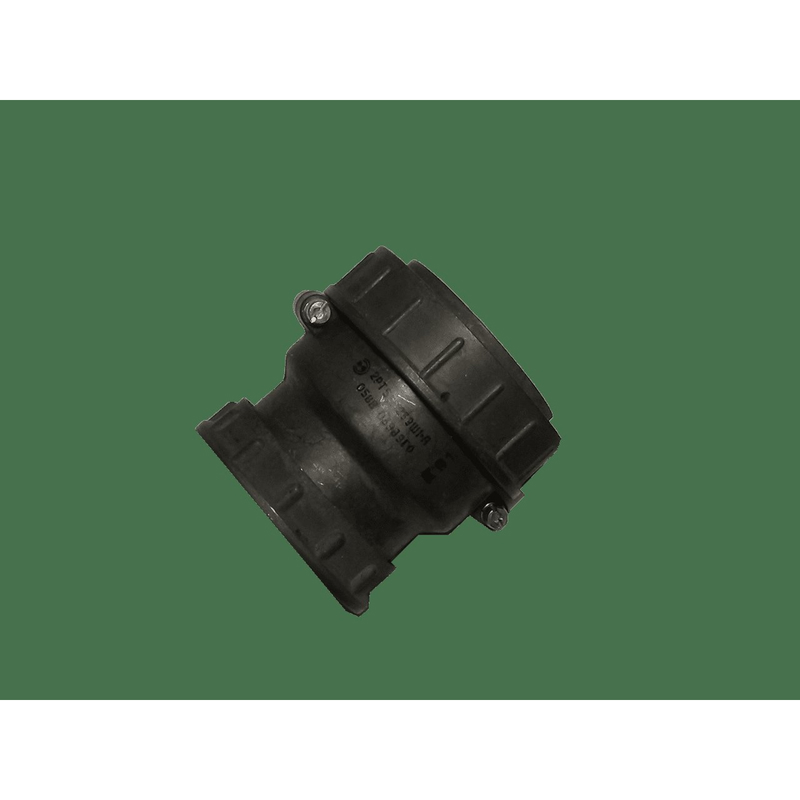

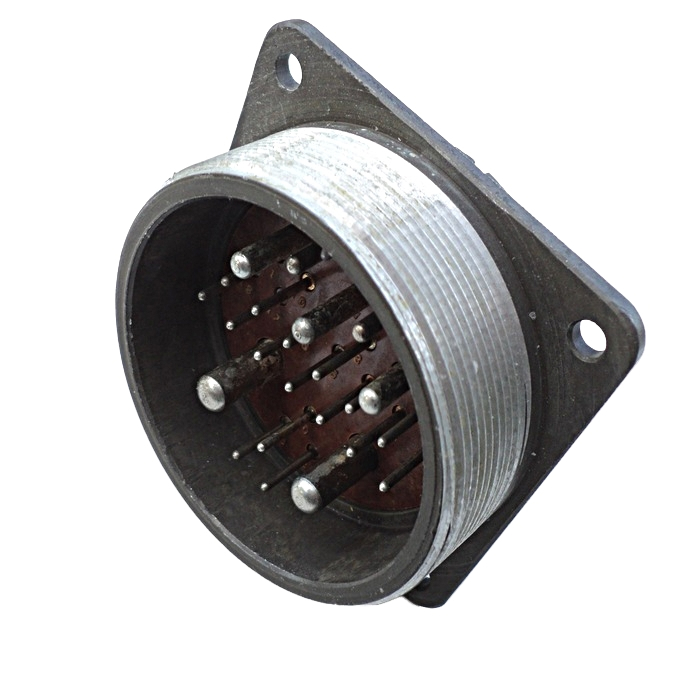

2РТ55П23ЭГ1 РОЗЕТКИ БЛ — блочная розетка (соединитель) серии 2РТ5, артикул 4860. Изделие относится к классу электрических соединителей, которые предназначены для монтажа с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока. Основная задача — обеспечить надёжное и прочное соединение кабеля с электронным или электрическим устройством в составе разъёмного соединения.

Розетка применяется в цепях с напряжением до 850 В (амплитудное значение) и частотой до 3 МГц. По условиям эксплуатации изделие выполнено негерметичным, климатическое исполнение — УХЛ.

Подтверждённые особенности

Ниже приведены характеристики, заявленные для данного изделия. Иных сведений о конструкции, материалах корпуса и покрытий в предоставленных данных нет.

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Количество контактов: 23.
• Материал контактов: серебро и никель.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка: зависит от диаметра контактов, обычно варьируется от 20 А до 100 А.
• Рабочие температуры: от минус 60 до плюс 60 градусов Цельсия.
• Вибрационная стойкость: синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
• Ударная стойкость: механический удар с ускорением до 5000 метров на секунду в квадрате (500 g) для одиночного действия и до 350 метров на секунду в квадрате (35 g) для многократного действия.

Диапазон рабочих напряжений и частот, количество контактов и материал покрытия контактов напрямую определяют электрические свойства изделия. Высокое сопротивление изоляции (не менее 5000 МОм) подтверждает пригодность розетки для цепей, где важны малые токи утечки. Производитель в предоставленных данных не указан, каких-либо сведений о сертификатах, стандартах, гарантии, стране производства или комплектации поставки для данной позиции нет.

Применение

Розетка 2РТ55П23ЭГ1 применяется в различных электронных и электрических устройствах, где требуется надёжное и прочное соединение с кабелями. Благодаря стойкости к вибрациям и механическим ударам она подходит для условий эксплуатации с повышенными механическими нагрузками: в составе приборов, блоков и шкафов, работающих в диапазоне температур от минус 60 до плюс 60 градусов Цельсия.

Учитывая климатическое исполнение УХЛ, изделие ориентировано на эксплуатацию в умеренном и холодном климате. Негерметичное исполнение означает, что при монтаже следует учитывать условия окружающей среды и избегать прямого воздействия влаги и агрессивных сред, если это не предусмотрено конструкцией конкретного устройства.

При подборе розетки для конкретного изделия следует ориентироваться на допустимую токовую нагрузку, которая определяется диаметром контактов, а также на требуемое рабочее напряжение и частоту в пределах заявленных значений — до 850 В амплитудного значения и до 3 МГц.

Ключевые параметры для подбора

1. Число контактов — 23, что определяет количество одновременно коммутируемых цепей.
2. Материал контактов — серебро и никель, что важно для стабильности переходного сопротивления.
3. Допустимый ток — от 20 А до 100 А в зависимости от диаметра контактов.
4. Условия эксплуатации — негерметичное исполнение, климатика УХЛ, температуры от минус 60 до плюс 60 градусов Цельсия.
5. Механическая стойкость — вибрация до 30 g и удары до 500 g при одиночном действии.

Таким образом, 2РТ55П23ЭГ1 РОЗЕТКИ БЛ представляет собой 23-контактный негерметичный блочный соединитель серии 2РТ5 для монтажа с экранированными и неэкранированными кабелями, рассчитанный на применение в электрических цепях постоянного и переменного тока с повышенными требованиями к механической стойкости.
