Назначение изделия

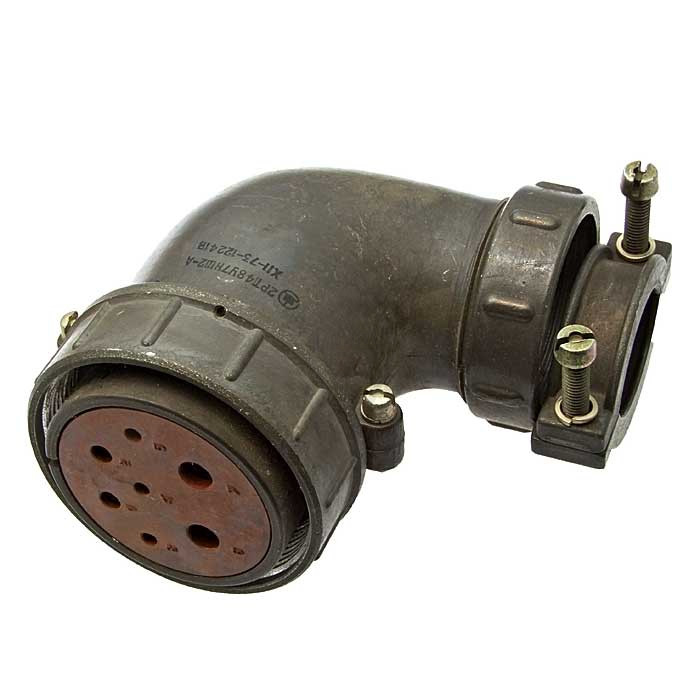

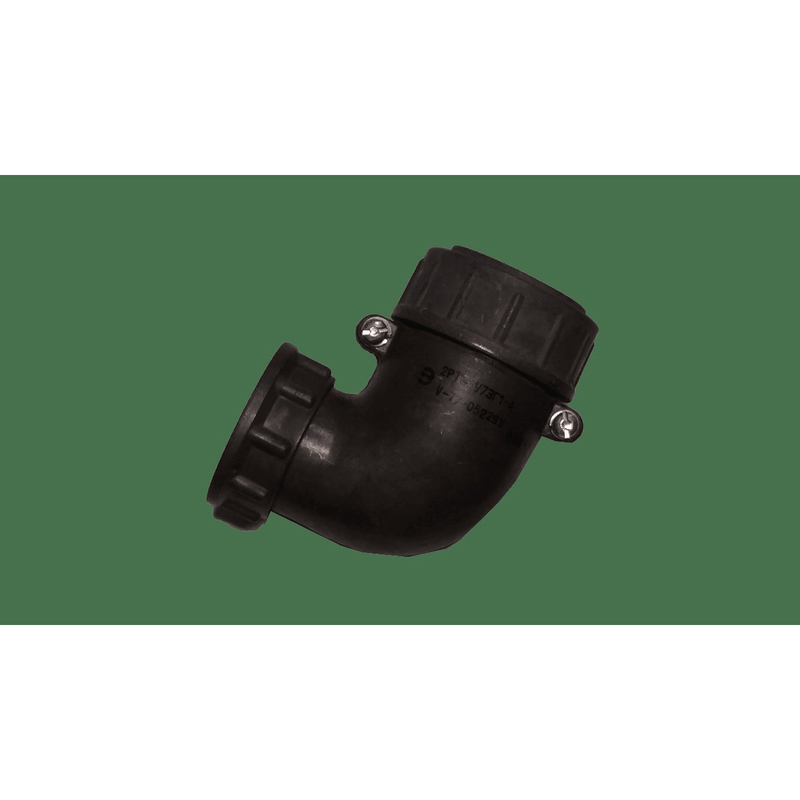

2РТ48У9НШ7А представляет собой розетку кабельного исполнения углового типа. Это теплостойкий низкочастотный цилиндрический соединитель, оснащённый резьбовой фиксацией. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в электро- и радиоаппаратуре, где требуется надёжная коммутация при повышенных и пониженных температурах окружающей среды.

Соединитель может использоваться как для внутреннего, так и для наружного монтажа. Он соответствует климатическому исполнению УХЛ согласно ОСТ В 110121-91 и другим техническим условиям. Такое исполнение допускает эксплуатацию в широком диапазоне климатических зон, включая районы с умеренным и холодным климатом.

Основные технические характеристики

Ниже приведены подтверждённые параметры, определяющие рабочие возможности соединителя:

• максимальное рабочее напряжение — 700 В;
• сопротивление изоляции — не менее 1000 МОм;
• рабочий интервал температур — от минус 60 до плюс 100 градусов Цельсия;
• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 20 лет.

Сопротивление изоляции не менее 1000 МОм обеспечивает надёжное разделение цепей и снижает утечки даже при длительной эксплуатации. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять розетку в аппаратуре, подверженной нагреву, а также в условиях холодного климата.

Конструкция и условное обозначение

Расшифровка обозначения 2РТ48У9НШ7А содержит следующие сведения:

1. 2РТ — тип соединителя;
2. 48 — размер корпуса;
3. У — угловой патрубок для кабельной части;
4. 9 — количество контактов;
5. НШ — исполнение;
6. 7 — диаметр контакта;
7. А — покрытие.

Угловое исполнение кабельной части позволяет прокладывать кабель под углом к оси сочленения, что экономит пространство внутри блока и снижает радиус изгиба жгута. Резьбовая фиксация обеспечивает механическую прочность соединения и предотвращает самопроизвольное расчленение при вибрации.

Совместимость

Розетка 2РТ48У9НШ7А взаимосочленяема с вилками типов 2РТ, 2РТТ и ШР. Это расширяет область применения изделия, поскольку позволяет использовать его в составе существующих жгутов и блоков, где уже применяются указанные типы вилок. При подборе ответной части следует учитывать размер корпуса 48, количество контактов 9 и диаметр контакта 7, указанные в условном обозначении.

Надёжность и устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию с частотой до 10000 Гц при ускорении 100 метров на секунду в квадрате. Также изделие устойчиво к механическому удару: одиночный удар с ускорением до 10000 метров на секунду в квадрате и многократный удар с ускорением до 1500 метров на секунду в квадрате. Совокупность этих параметров подтверждает пригодность розетки для аппаратуры, работающей в условиях интенсивных динамических нагрузок.

Срок сохраняемости 20 лет свидетельствует о высокой стойкости материалов и покрытий к старению при соблюдении условий хранения. Минимальная наработка 1000 часов и ресурс в 500 сочленений-расчленений задают ориентиры для расчёта периодичности обслуживания и замены соединителя в ответственных узлах.

Применение

Розетка 2РТ48У9НШ7А применяется в электро- и радиоаппаратуре для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Благодаря теплостойкому исполнению и широкому температурному диапазону она востребована в блоках, подверженных нагреву, а также в устройствах, эксплуатируемых на открытом воздухе в составе климатического исполнения УХЛ. Угловой патрубок делает её удобной для монтажа в стеснённых условиях, где требуется поворот кабеля относительно оси разъёма.
