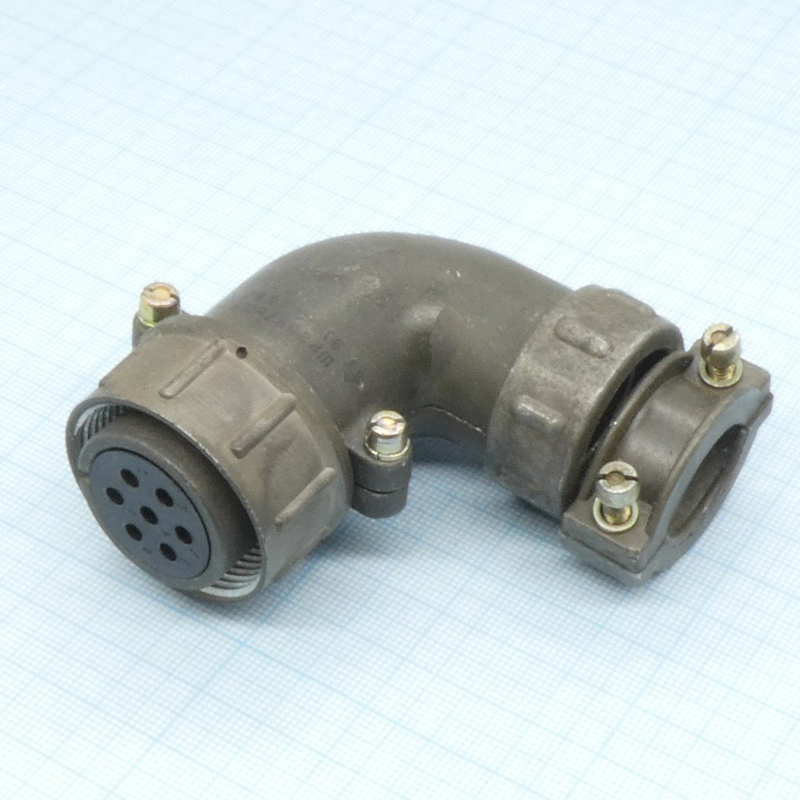

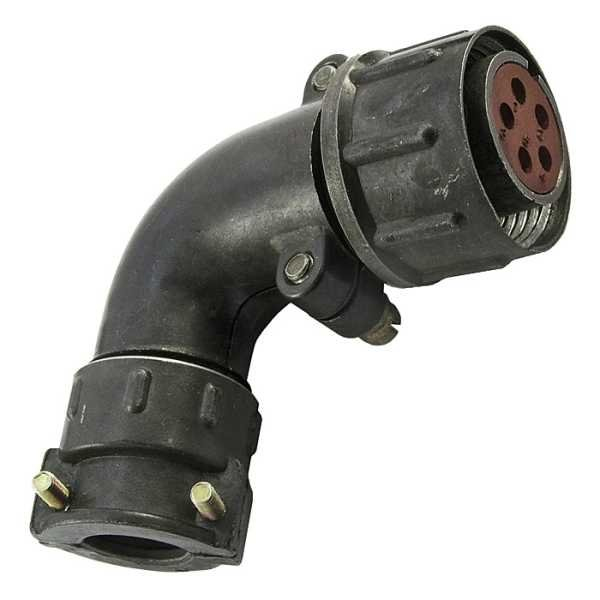

2РТ48У9НШ7-А — это кабельная угловая розетка серии 2РТ, предназначенная для соединения электрических цепей в электро- и радиоаппаратуре. Она относится к негерметичным теплостойким цилиндрическим низкочастотным соединителям с резьбовой фиксацией.

Основные характеристики

Розетка имеет условный размер корпуса 48 и климатическое исполнение УХЛ, что позволяет использовать её во внутренних и наружных установках. Максимальное рабочее напряжение составляет 700–850 В, а рабочая частота — до 3 МГц. Сопротивление контактов не превышает 1 мОм для диаметра 2,5 мм и 0,3 мОм для 5,5 мм.

Конструкция и монтаж

Это розетка кабельная с угловым патрубком (обозначение "У") и гайкой "Н" для неэкранированного кабеля (вариант "-А" указывает на материал изолятора). Метод монтажа — пайка, покрытие контактов — серебро или никель. Соединитель состоит из вилки и розетки, с возможностью установки в блочном или кабельном корпусе.

Контакты

Общее количество контактов — 9: 5 шт. диаметром 2,5 мм (ток до 25 А на контакт) и 4 шт. диаметром 5,5 мм (ток до 100 А на контакт). Общая токовая нагрузка достигает 525 А, сопротивление изоляции — не менее 5000 МОм.

Надёжность

Соединитель выдерживает 500 циклов сочленений-расчленений, наработку 1000 часов, вибрацию 1–5000 Гц с ускорением до 300 м/с². Предназначен для цепей постоянного и переменного тока.
