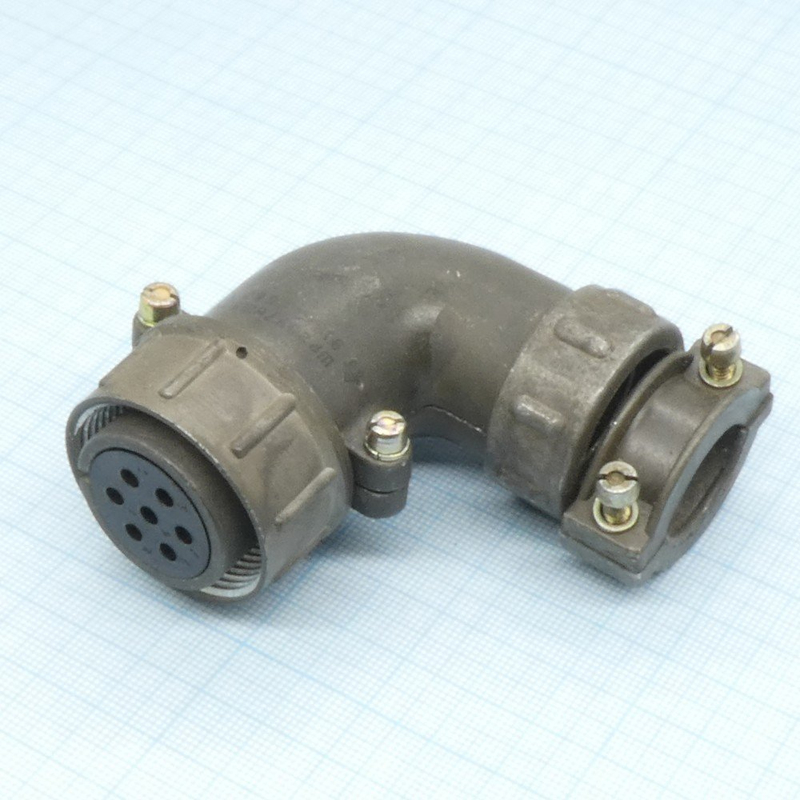

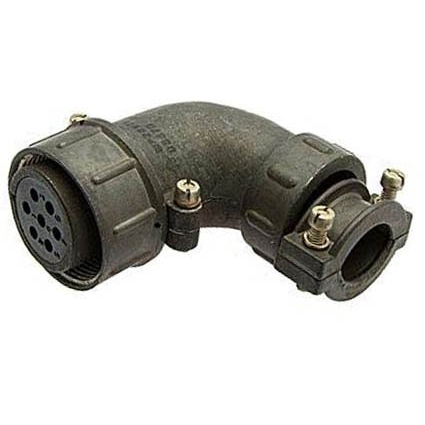

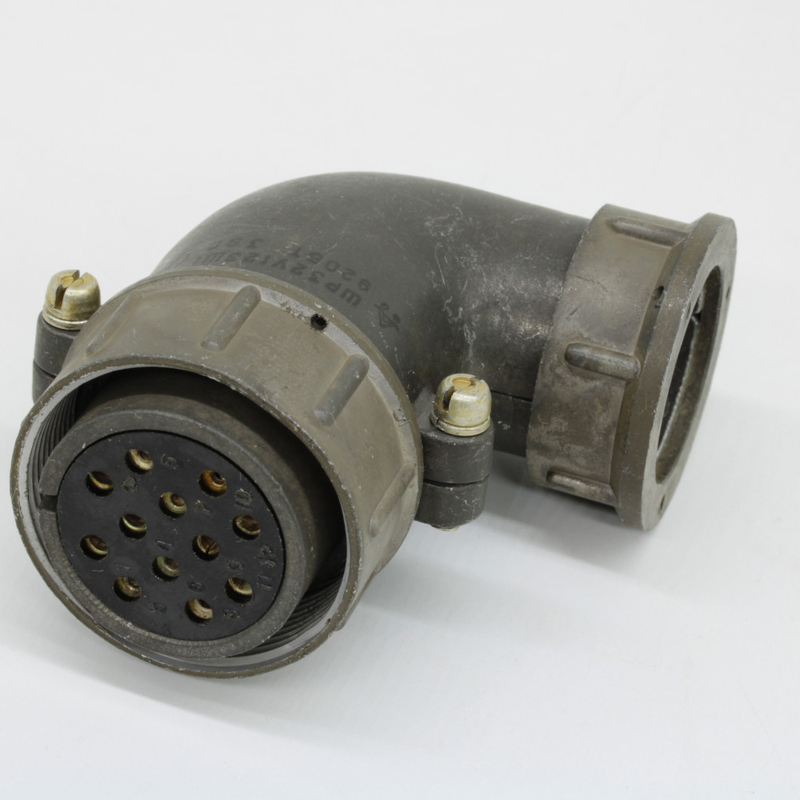

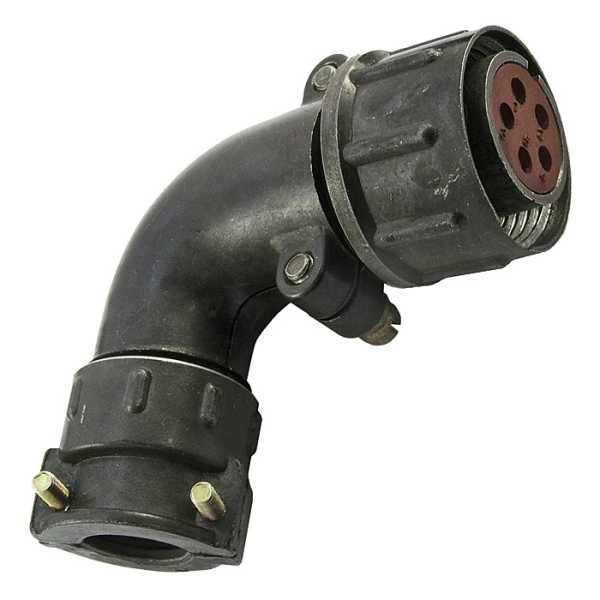

2РТ48У9НШ7-А — это кабельная угловая розетка серии 2РТ, предназначенная для соединения электрических цепей в промышленных и приборных системах. Она относится к разъёмам типа «5» по классификации угловых кабельных розеток с резьбовой фиксацией.

Основные характеристики

Розетка имеет 9 контактов: 5 шт. диаметром 2,5 мм и 4 шт. диаметром 5,5 мм. Сопротивление контакта не превышает 1 мОм для контактов Ø2,5 мм и 0,3 мОм для Ø5,5 мм, максимальная токовая нагрузка — 25 А на контакт Ø2,5 мм и 100 А на Ø5,5 мм, общая — до 525 А.

Тип соединителя — негерметичный, климатическое исполнение УХЛ (умеренный и холодный климат), материал контактов — серебро или никель. Работает при напряжении до 850 В, сопротивление изоляции не менее 5000 МОм.

Конструкция и монтаж

Условное обозначение расшифровывается как: 2РТ — тип, 48 — размер корпуса, У — угловой патрубок кабельной части, 9 — число контактов, Н — гайка для неэкранированного кабеля, Ш — розетка, 7 — сочетание контактов, А — материал изолятора. Метод монтажа — пайка, подходит для внутреннего и наружного использования.

Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² (одиночные), температуру от -60°C до +60°C, до 500 сочленений.

Применение

Используется в низкочастотных цепях постоянного и переменного тока (до 3 МГц) для надёжного соединения кабелей в оборудовании, включая авиацию и промышленность. Соответствует ТУ и ОСТ (например, ОСТ В 110121-91).
