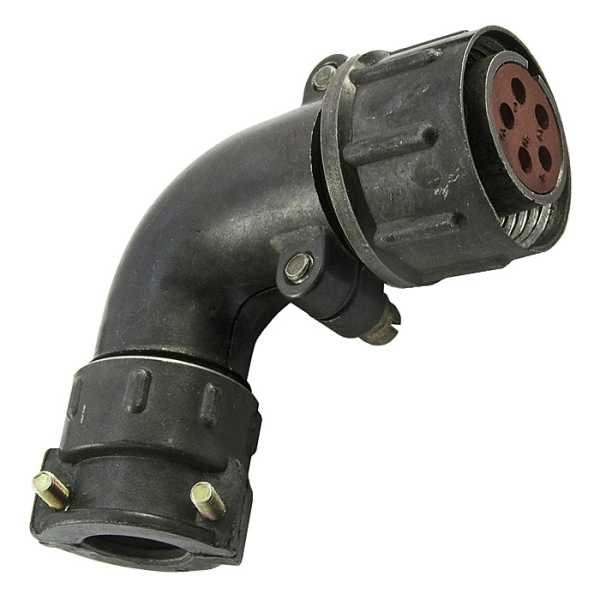

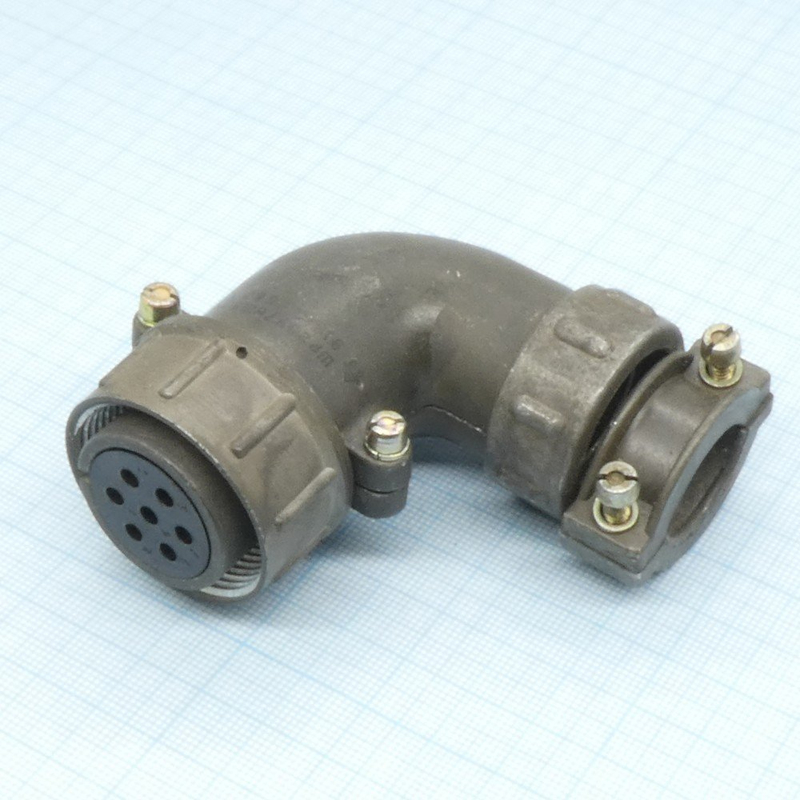

2РТ48У9НШ7-А — это кабельная угловая розетка серии 2РТ, предназначенная для соединения электрических цепей в промышленных системах. Она используется в авиации, судостроении и других отраслях для надежной передачи сигналов и мощности.

Конструкция

Розетка имеет угловой патрубок (обозначение "У") и гайку "Н" для неэкранированного кабеля. Метод монтажа — пайка, а фиксация соединения осуществляется резьбой. Покрытие контактов — серебро или никель для обеспечения низкого сопротивления.

Характеристики контактов

Количество контактов — 9 штук: 5 шт. диаметром 2,5 мм и 4 шт. диаметром 5,5 мм (индекс "7"). Сопротивление контакта не превышает 1 мОм для Ø2,5 мм и 0,3 мОм для Ø5,5 мм. Максимальная токовая нагрузка: 25 А на контакт Ø2,5 мм, 100 А на Ø5,5 мм, общая — до 525 А.

Электрические параметры

Тип — негерметичный, климатическое исполнение УХЛ (умеренный и холодный климат). Рабочая частота до 3 МГц, напряжение до 850 В, сопротивление изоляции не менее 5000 МОм. Амплитудное напряжение цепи — 850 В.

Надежность и условия эксплуатации

Соединитель выдерживает 500 циклов сочленения-расчленения, наработка не менее 1000 часов. Вибрация: 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² (одиночные). Температурный диапазон: от -60°C до +60°C, работает при пониженном давлении до 1,3×10⁻⁴ Па.
