Назначение соединителей 2РТ48У9НШ7-А

Соединители 2РТ48У9НШ7-А представляют собой цилиндрические разъёмы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная задача изделия — соединение и разъединение электрических цепей в узлах и блоках электро- и радиоаппаратуры. Конструкция позволяет применять розетку как при внутреннем, так и при наружном монтаже, что делает её универсальным решением для различных компоновок аппаратуры.

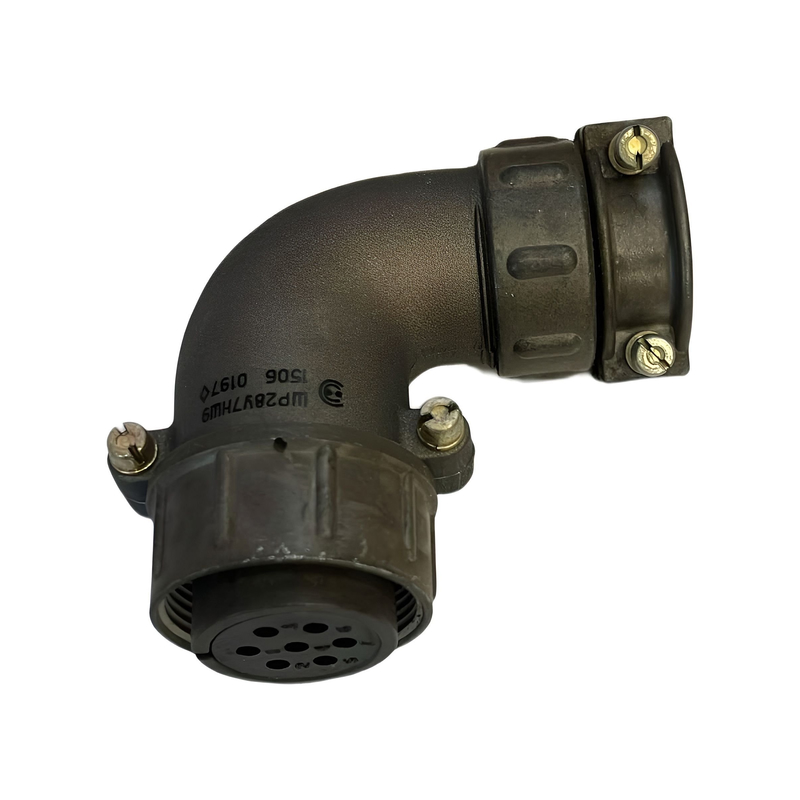

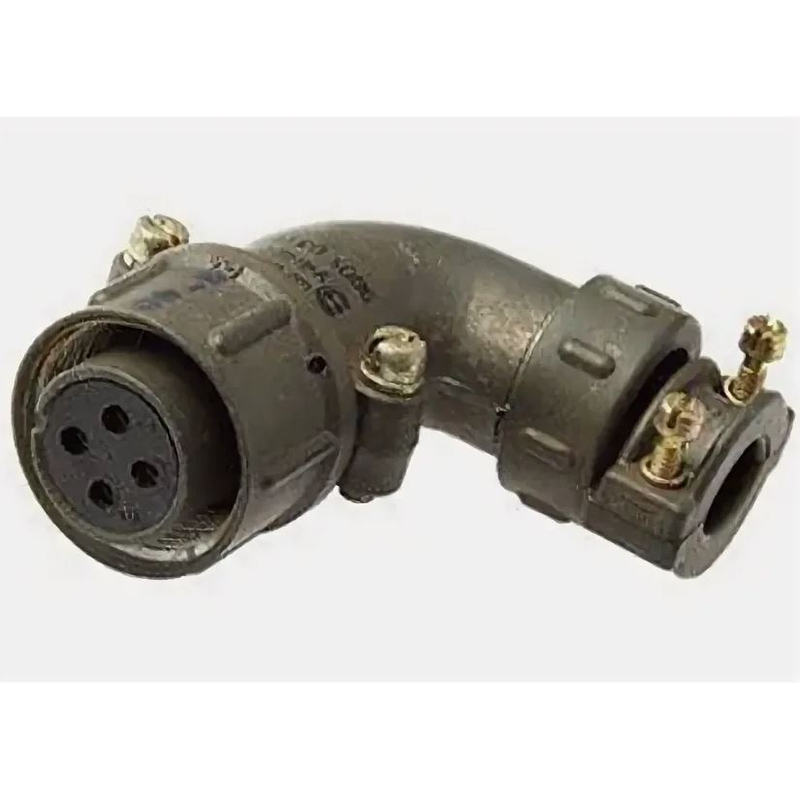

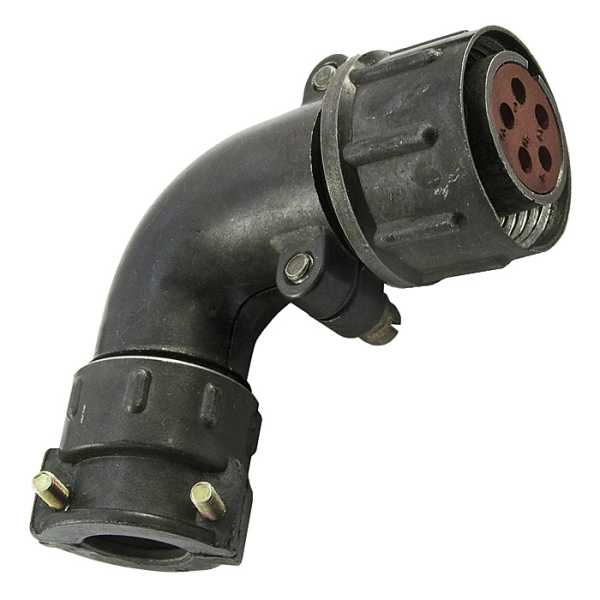

Изделие относится к категории 2РТ48 и выпускается в виде кабельной розетки с угловым патрубком, то есть монтажная часть ориентирована под углом к оси сочленения. Такое исполнение удобно при ограниченном пространстве внутри блока и позволяет аккуратно укладывать кабель без изломов у корпуса разъёма.

Подтверждённые особенности и характеристики

Ниже перечислены характеристики, указанные для данной модели. Значения приведены в том виде, в каком они заявлены в описании, без дополнительных допущений.

• Тип соединителя: негерметичный, теплостойкий.
• Климатическое исполнение: УХЛ.
• Условный размер корпуса: 48.
• Исполнение монтажной части: кабельная с угловым патрубком.
• Вид сочленения: резьбовое.
• Поляризация корпусов: одношпоночная.
• Покрытие контактов: серебро, никель.
• Способ монтажа: пайка.
• Количество контактов: 9.
• Вид гайки патрубка: для неэкранированного кабеля.
• Вид контактов: розетка (обозначение Ш для кабельной части).

Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и предотвращает самопроизвольное расхождение разъёма при вибрации. Одношпоночная поляризация корпусов исключает неправильное взаимное положение частей соединителя при стыковке. Контакты с серебряным и никелевым покрытием рассчитаны на паечное присоединение проводников, что характерно для аппаратуры, где важна стабильность переходного сопротивления.

Применение и совместимость

Соединители 2РТ48У9НШ7-А применяются для коммутации цепей в узлах и блоках электро- и радиоаппаратуры, работающих на постоянном и переменном токе с частотой до 3 МГц. Допускается как внутренний, так и наружный монтаж. Изделие взаимосочленяемо с другими типами соединителей, в частности с сериями ШР и 2РТТ, что упрощает замену и подбор ответных частей в уже существующих сборках.

Кабельная часть рассчитана на неэкранированный кабель: гайка патрубка выполнена соответствующего вида. При монтаже проводники подпаиваются к девяти контактам, после чего корпусные части сочленяются резьбовым способом с соблюдением поляризации по шпонке.

Технические условия и гарантийные показатели

Соединители изготавливаются в соответствии с техническими условиями ОСТ В 110121-91, ГЕ0.364.118ТУ и бР0.364.032ТУ. Гарантийный срок хранения составляет не менее 20 лет. Гарантийная наработка заявлена на уровне 1000 часов во всех режимах и до 100000 часов в облегчённом режиме.

Производитель в предоставленных данных не указан, поэтому сведения о стране производства и комплектации поставки в описании не приводятся. Артикул изделия — 4855, категория — 2РТ48.
