Назначение соединителя 2РТ48У9НШ7-А

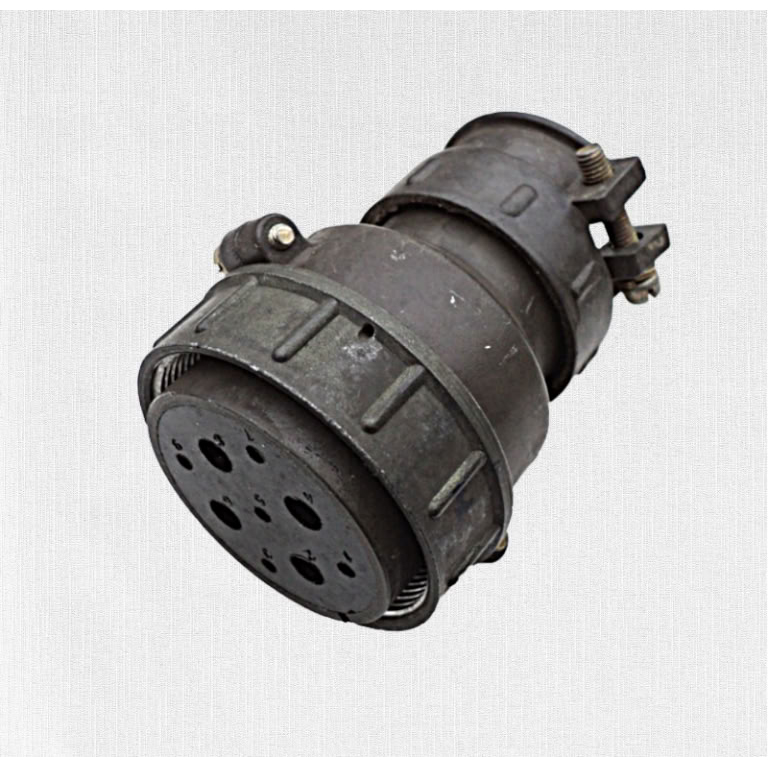

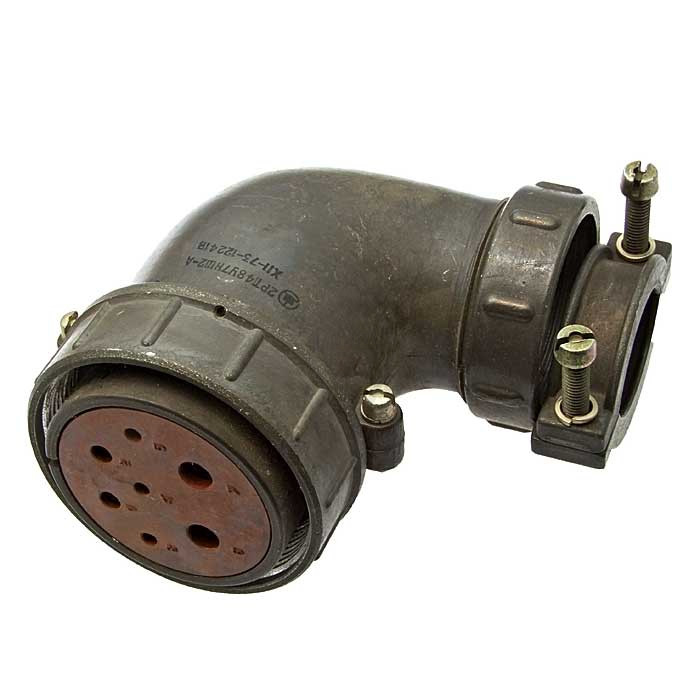

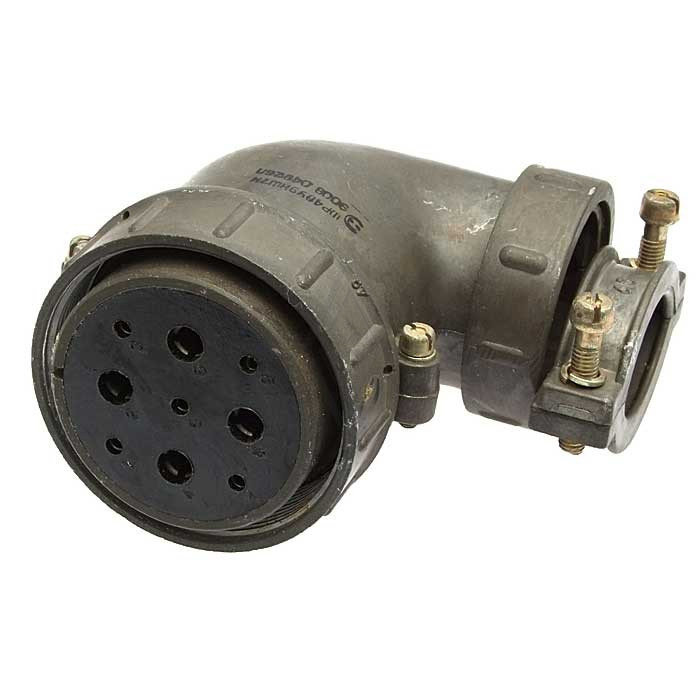

2РТ48У9НШ7-А — это цилиндрический низкочастотный соединитель, выполненный в виде кабельной розетки с угловым патрубком и гайкой для неэкранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении от 700 до 850 В.

Основное назначение соединителя — обеспечение надёжного электрического соединения силовых и сигнальных цепей в условиях повышенных механических и климатических нагрузок. Резьбовая фиксация корпуса исключает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок.

Конструкция и электрические параметры

Соединитель содержит девять контактов двух типоразмеров, что позволяет одновременно коммутировать цепи с разной токовой нагрузкой:

• 5 контактов диаметром 2,5 мм — ток до 25 А на каждый контакт;
• 4 контакта диаметром 5,5 мм — ток до 100 А на каждый контакт;
• общая токовая нагрузка соединителя — до 525 А.

Сопротивление электрического контакта не превышает 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контактов диаметром 5,5 мм. Сопротивление изоляции составляет от 1000 до 5000 МОм. Материал контактов — серебро или никель в зависимости от исполнения. Тип соединителя — негерметичный, климатическое исполнение УХЛ.

Условия эксплуатации

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, а при кратковременной смене температуры — до плюс 180 градусов Цельсия. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g, а также удары с ускорением до 5000 метров на секунду в квадрате, то есть до 500 g.

Ресурс и сохраняемость

Минимальная наработка соединителя составляет 1000 часов. Количество циклов сочленения и расчленения — 500. Срок сохраняемости при соблюдении условий хранения — 20 лет.

Область применения

Соединитель 2РТ48У9НШ7-А применяется в электро-, радио- и контрольно-измерительной аппаратуре, морской технике и горно-шахтном оборудовании. Он обеспечивает надёжное соединение цепей с резьбовой фиксацией, что особенно важно для техники, работающей в условиях интенсивной вибрации, ударных нагрузок и широкого диапазона температур.

Изделие соответствует стандартам ОСТ В 11 0121-91 и другим отраслевым нормативным документам, распространяющимся на низкочастотные цилиндрические соединители.

Ключевые подтверждённые особенности

1. Девять контактов двух диаметров с суммарной токовой нагрузкой до 525 А.
2. Низкое переходное сопротивление контактов — не более 1 мОм и 0,3 мОм.
3. Высокое сопротивление изоляции — от 1000 до 5000 МОм.
4. Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия с кратковременной сменой до плюс 180 градусов Цельсия.
5. Стойкость к вибрации до 30 g и ударам до 500 g.
6. Ресурс 500 циклов сочленения и расчленения, наработка не менее 1000 часов, сохраняемость 20 лет.
7. Резьбовая фиксация корпуса и угловой патрубок для неэкранированного кабеля.

Соединитель 2РТ48У9НШ7-А относится к категории 2РТ48 и поставляется под артикулом 4854. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и комплектации поставки не приводятся.
