Назначение

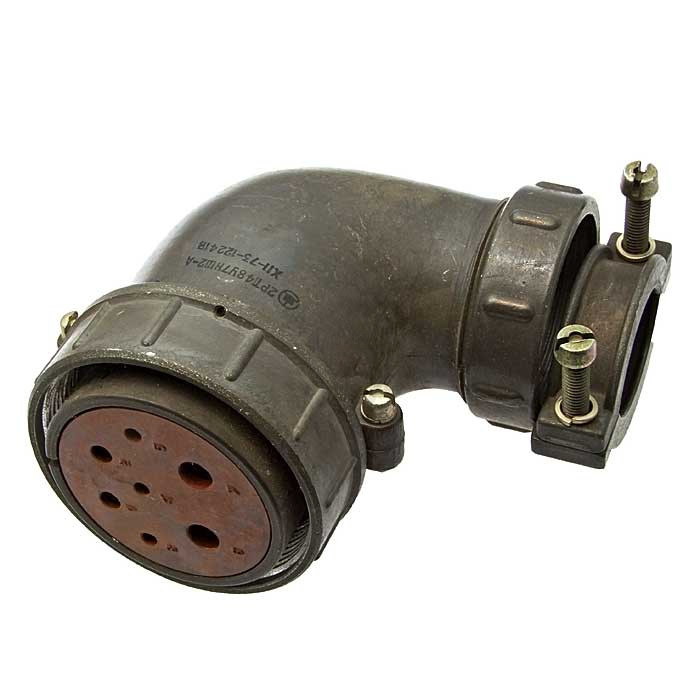

2РТ48У9НШ7 — это розетка кабельная низкочастотного цилиндрического соединителя серии 2РТ (или 2РТ-А). Изделие предназначено для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется в узлах аппаратуры, где требуется стабильный электрический контакт при эксплуатации в составе ответных частей соединителя.

Соединитель используется в цепях постоянного и переменного тока. Он обеспечивает коммутацию при рабочем напряжении до 700 В и взаимосочленяется с типами ШР и 2РТТ, что расширяет возможности его применения в составе уже существующих узлов и жгутов.

Подтверждённые особенности и характеристики

Конструкция соединителя включает резьбовое сочленение с одношпоночной поляризацией корпусов. Такое решение задаёт однозначную ориентацию ответных частей при стыковке и исключает неправильное подключение. Монтаж выполняется пайкой. Покрытие контактов — серебро или никель.

• Максимальное рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая частота — до 3 МГц.
• Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Ресурс — не менее 500 сочленений-расчленений.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 20 лет.

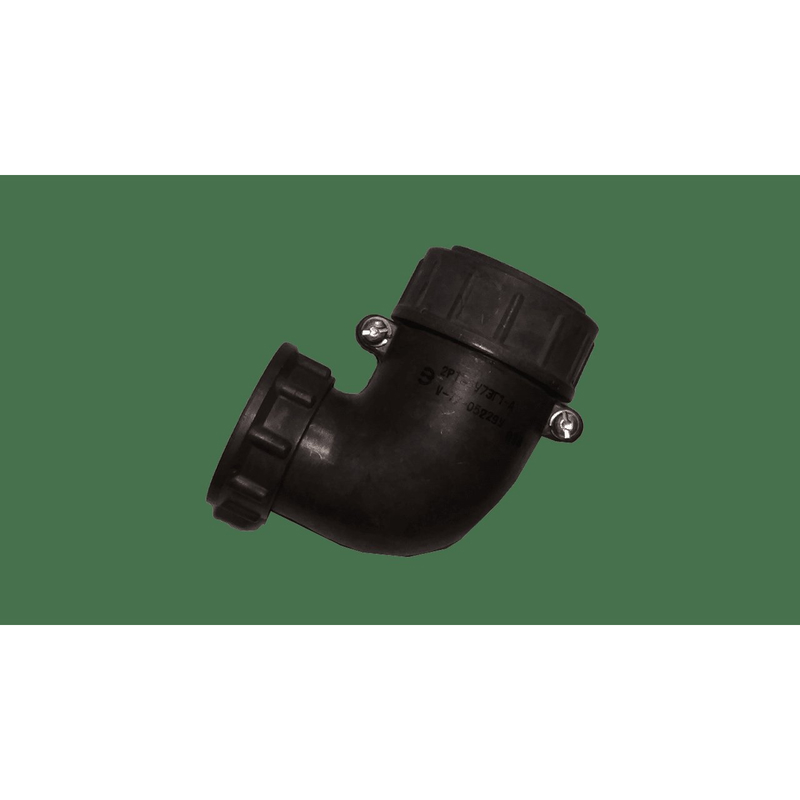

Это кабельная розетка с угловым патрубком и гайкой для неэкранированных кабелей. Изделие подходит для внутреннего и наружного монтажа в климатическом исполнении УХЛ. Изготовление соответствует техническим условиям ТУ, а именно ОСТ В 110121-91 и ГЕ0.364.118ТУ.

Расшифровка условного обозначения

Обозначение 2РТ48У9НШ7 построено по принятой для серии схеме и читается по позициям:

1. 2РТ — тип соединителя.
2. 48 — размер корпуса.
3. У — угловое исполнение патрубка для кабельной части.
4. 9 — число контактов.
5. НШ — другие параметры.
6. 7 — вариант исполнения.

Артикул изделия — 4853, категория — 2РТ48. Производитель в предоставленных данных не указан.

Применение и монтаж

Розетка устанавливается на кабельной части соединения и служит для подключения неэкранированных кабелей. Благодаря угловому патрубку с гайкой обеспечивается удобная разводка кабеля под углом к оси сочленения, что важно при ограниченном пространстве внутри аппаратуры.

При монтаже контакты присоединяются пайкой, а сочленение с ответной частью выполняется резьбовым способом с одношпоночной поляризацией. Для правильной эксплуатации следует учитывать допустимое рабочее напряжение, температурный интервал и назначенный ресурс сочленений. Климатическое исполнение УХЛ допускает применение как внутри помещений, так и на открытом воздухе в составе аппаратуры.

Совместимость с типами ШР и 2РТТ позволяет использовать розетку 2РТ48У9НШ7 при замене или комплектовании соединителей в цепях постоянного и переменного тока, где требуются низкочастотные цилиндрические соединения с указанными электрическими и механическими параметрами.
