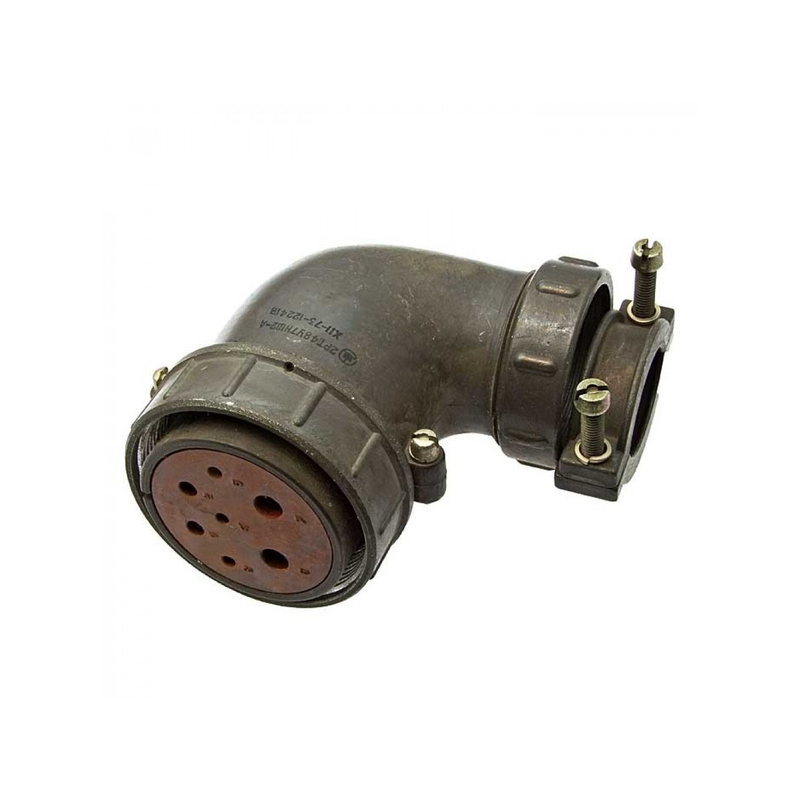

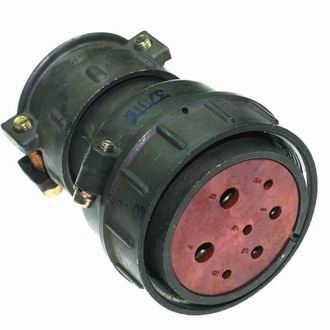

Назначение разъёма 2РТ48У9НГ7-АН

2РТ48У9НГ7-АН — это разъём (соединитель) из серии 2РТ, предназначенный для надёжного электрического соединения в различных электро-, радио- и контрольно-измерительных приборах. Основное назначение изделия — обеспечение стабильного контакта между электрическими цепями внутри блоков и модулей аппаратуры. Соединитель применяется для внутреннего или блочного монтажа с пайкой контактов, что делает его удобным для использования в составе готовых устройств, где важна компактность и надёжность соединения.

Разъём относится к категории цилиндрических низкочастотных соединителей и предназначен для работы в составе электрических цепей с постоянным током. Благодаря конструктивным особенностям он обеспечивает механическую фиксацию ответной части и защиту контактной группы от внешних воздействий.

Расшифровка обозначения 2РТ48У9НГ7-АН

Маркировка изделия содержит полную информацию о его конструктивных и электрических параметрах. Правильное чтение обозначения позволяет подобрать совместимые ответные части и оценить область применения разъёма.

• 2РТ — тип цилиндрического низкочастотного соединителя.
• 48 — условный размер корпуса.
• У — конструктивное исполнение, например, с прямым патрубком. В похожих моделях на этом месте может стоять П.
• 9 — количество контактов.
• Н — гайка патрубка для неэкранированного кабеля.
• Г — розетка (гнездо).
• 7-АН — обозначение покрытия контактов (никель) и материала изолятора.

Таким образом, 2РТ48У9НГ7-АН представляет собой девятиконтактную розетку с гайкой патрубка под неэкранированный кабель, предназначенную для пайки и внутреннего монтажа.

Технические характеристики

Электрические параметры разъёма обеспечивают его работу в цепях с высокими требованиями к стабильности соединения. Ниже приведены подтверждённые характеристики изделия.

• Максимальное рабочее напряжение — до 700 В постоянного тока.
• Рабочий ток на контакт зависит от диаметра: 10 А при 1,5 мм, 25 А при 2,5 мм, 100 А при 5,5 мм, 200 А при 9,0 мм.
• Сопротивление изоляции — не менее 1000 МОм.
• Наработка — минимум 1000 часов.
• Количество соединений-рассоединений — 500.

Перечисленные параметры подтверждают пригодность разъёма для длительной эксплуатации в составе ответственного оборудования, где требуется сохранение электрических характеристик на протяжении всего срока службы.

Условия эксплуатации и применение

Разъём 2РТ48У9НГ7-АН рассчитан на работу в жёстких условиях окружающей среды, что расширяет области его применения. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате, а также механические удары: одиночные до 10000 метров на секунду в квадрате и многократные до 1500 метров на секунду в квадрате.

Кроме того, соединитель сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля. Срок хранения изделия — не менее 20 лет, что позволяет создавать долговременные запасы комплектующих.

Благодаря совокупности характеристик разъём применяется в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное электрическое соединение с пайкой контактов и механической фиксацией кабеля. Изделие подходит для внутреннего и блочного монтажа, в том числе в условиях вибрации, перепадов давления и широкого диапазона температур.
