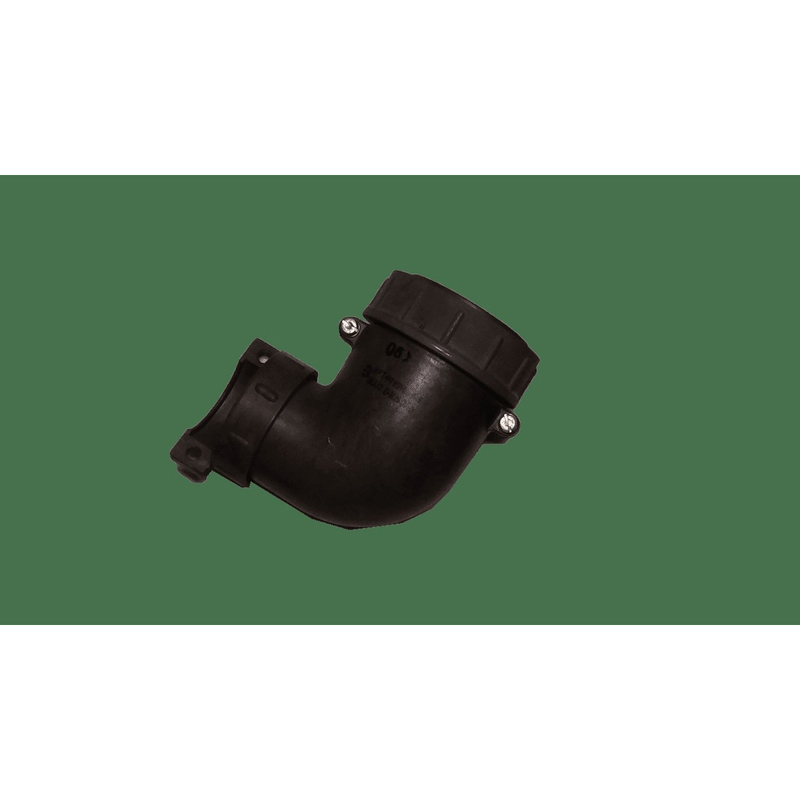

2РТ48У9НГ7-А — это розетка кабельная низкочастотного цилиндрического теплостойкого соединителя серии 2РТ с угловым патрубком и гайкой для неэкранированного кабеля.

Расшифровка обозначения

Обозначение расшифровывается так: 2РТ — тип соединителя, 48 — условный размер корпуса, У — угловое исполнение патрубка для кабельной части, 9 — количество контактов, Н — гайка для неэкранированного кабеля, Г — розетка (гнездо), 7 — сочетание контактов, А — материал изолятора.

Технические характеристики

Максимальное рабочее напряжение — до 700 В постоянного тока, рабочая частота — до 3 МГц. Ток на контакт зависит от диаметра: 10 А (1,5 мм), 25 А (2,5 мм), 100 А (5,5 мм), 200 А (9 мм).

Сопротивление изоляции — не менее 1000 МОм, наработка — минимум 1000 часов, количество сочленений-расчленений — 500.

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C, пониженное давление — до 1,3·10^{-4} Па. Выдерживает синусоидальную вибрацию (1–10000 Гц, 100 м/с²), удары одиночные (10000 м/с²) и многократные (1500 м/с²).

Предназначен для внутреннего объемного монтажа пайкой в радиоэлектронной и радиотехнической аппаратуре, климатическое исполнение УХЛ, срок хранения — 20 лет.
