Назначение изделия

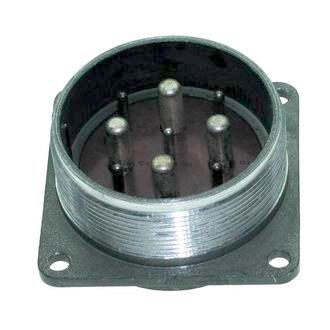

2РТ48У9ЭШ7-А — это розетка кабельная низкочастотного цилиндрического соединителя серии 2РТ-А. Изделие представляет собой кабельную часть разъёма с угловым патрубком и гайкой, предназначенную для неэкранированного кабеля. Розетка входит в состав соединителя, который состоит из вилки и розетки, и применяется для соединения и разъединения электрических цепей в узлах электро- и радиоаппаратуры.

Соединитель теплостойкий и негерметичный. Он рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц. Область применения охватывает приборы, радио- и контрольно-измерительную технику, а также другие узлы, где требуется надёжное и многократно разъединяемое электрическое соединение.

Расшифровка условного обозначения

Обозначение 2РТ48У9ЭШ7-А строится по принятой для данной серии схеме, в которой каждая группа символов отражает определённую характеристику изделия:

• 2РТ — тип соединителя;
• 48 — размер корпуса;
• У — угловой патрубок для кабельной части;
• 9 — количество контактов или конфигурация;
• ЭШ7 — вариант исполнения;
• А — модификация.

Конструктивные особенности

Вид корпуса изделия — кабельный. Монтаж выполняется внутренний: объёмный или пайкой. Сочленение с ответной частью резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт при эксплуатации. Наличие углового патрубка и гайки позволяет подводить неэкранированный кабель под углом к оси разъёма, что удобно при ограниченном пространстве для монтажа.

Розетка взаимосочленяема с разъёмами типа ШР и 2РТТ. Это расширяет возможности применения изделия в составе уже существующего парка аппаратуры и при построении новых узлов, где используются указанные типы соединителей.

Технические характеристики

• Максимальное рабочее напряжение — 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 °C, при смене до плюс 180 °C.
• Климатическое исполнение — УХЛ.
• Устойчивость к вибрации — в диапазоне от 1 до 10000 Гц при ускорении до 100 метров на секунду в квадрате.
• Устойчивость к ударам — одиночный удар с ускорением до 10000 метров на секунду в квадрате.
• Ресурс наработки — 1000 часов.
• Число сочленений-расчленений — 500.
• Срок сохраняемости — 20 лет.

Применение и эксплуатационные качества

Благодаря теплостойкости и широкому температурному диапазону изделие пригодно для работы в составе аппаратуры, подверженной нагреву и воздействию низких температур. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Устойчивость к вибрационным и ударным нагрузкам делает розетку применимой в приборах, работающих в условиях механических воздействий.

Розетка 2РТ48У9ЭШ7-А рассчитана на многократное сочленение и расчленение — ресурс составляет 500 циклов, а общая наработка достигает 1000 часов. Длительный срок сохраняемости — 20 лет — позволяет хранить изделие в составе запасных частей и комплектующих без потери рабочих свойств. Сочетание резьбового сочленения, углового кабельного ввода и совместимости с разъёмами ШР и 2РТТ делает данную розетку практичным элементом для монтажа и обслуживания электро- и радиоаппаратуры.

Комплектация и принадлежность

Артикул изделия — 4859, категория — 2РТ48. Производитель в предоставленных данных не указан, краткое описание из каталога также отсутствует. Розетка применяется совместно с вилкой соответствующего соединителя; сведения о поставляемых в комплекте деталях в приведённых данных не содержатся.
