Назначение изделия

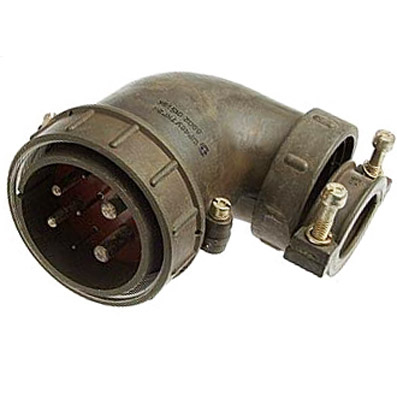

Соединитель 2РТ48У9ЭГ7-А относится к серии приборных соединителей типа 2РТ и представляет собой угловую кабельную вилку (розетку приборную), предназначенную для использования в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие применяется как соединитель общего назначения и обеспечивает коммутацию электрических цепей при монтаже с экранированными и неэкранированными кабелями.

Артикул позиции — 4858, категория — 2РТ48. Производитель в предоставленных данных не указан.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя.

• Тип соединителя: 2РТ.
• Количество контактов: 9, из них 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм.
• Сопротивление контакта: не более 1 мОм для контактов диаметром 2,5 мм и не более 0,3 мОм для контактов диаметром 5,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: 25 А для контактов диаметром 2,5 мм и 100 А для контактов диаметром 5,5 мм.
• Максимальная общая токовая нагрузка: не более 525 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочее напряжение: до 850 В.
• Срок службы: минимум 1000 часов.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях и сохраняет работоспособность при следующих воздействиях.

• Температурный диапазон: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц с амплитудой ускорения до 300 метров на секунду в квадрате.
• Механические удары: одиночные до 5000 метров на секунду в квадрате и многократные до 350 метров на секунду в квадрате.

Область применения

Соединители типа 2РТ48 широко используются в радиоэлектронной и радиотехнической аппаратуре в качестве соединителей общего назначения. Они подходят для монтажа как с экранированными, так и с неэкранированными кабелями. Угловое исполнение корпуса облегчает прокладку кабеля в стеснённых условиях и позволяет рационально организовать подключение в блоках и стойках аппаратуры.

Благодаря сочетанию контактов разного диаметра изделие позволяет коммутировать в одном соединителе как слаботочные, так и силовые цепи, что делает его удобным решением для комплексных схем. Высокое сопротивление изоляции и низкое переходное сопротивление контактов обеспечивают надёжную передачу сигнала и питания в течение всего заявленного срока службы.

Структура условного обозначения

Обозначение 2РТ48У9ЭГ7-А расшифровывается следующим образом.

1. 2РТ — тип соединителя.
2. 48 — условный размер корпуса.
3. П — конструктивное исполнение (без патрубка).
4. 9 — количество контактов.
5. Э — вид гайки патрубка (для экранированного кабеля).
6. Г — вид контактов (розетка).
7. 7 — обозначение сочетания контактов по материалу изолятора.

Краткое резюме

2РТ48У9ЭГ7-А — девятиконтактный угловой кабельный соединитель серии 2РТ48, рассчитанный на рабочее напряжение до 850 В и общую токовую нагрузку до 525 А. Он сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, устойчив к вибрации и механическим ударам, что подтверждает его пригодность для применения в ответственной радиоэлектронной и радиотехнической аппаратуре.
