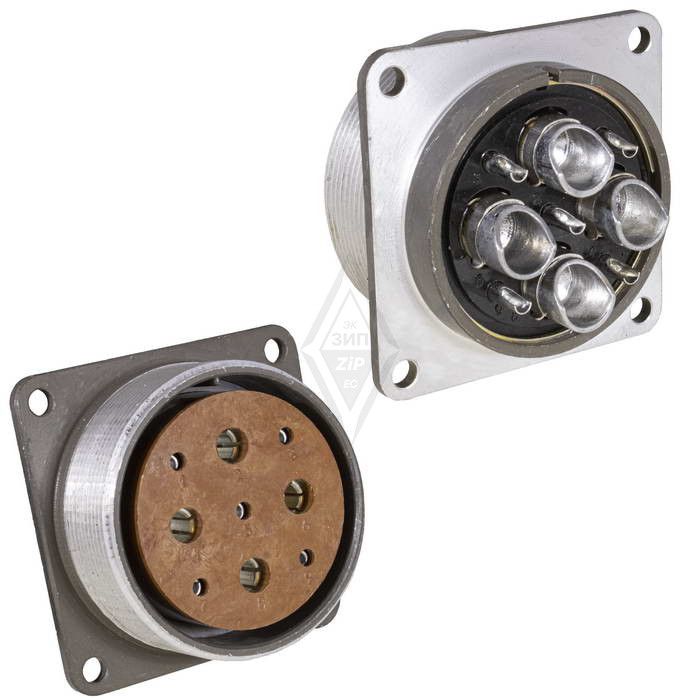

Назначение соединителя 2РТ48У9ЭГ7-А

2РТ48У9ЭГ7-А представляет собой кабельную вилку низкочастотного цилиндрического разъёма серии ШР (2РТ). Это соединитель с угловым патрубком и гайкой для экранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Основное назначение модели — обеспечение надёжного электрического соединения при монтаже с экранированными кабелями. Угловое исполнение приборной части с патрубком позволяет прокладывать кабель под углом к оси разъёма, что удобно в условиях ограниченного пространства внутри шкафов, блоков и приборных корпусов. Гайка патрубка фиксирует экранирующую оплётку кабеля, обеспечивая экранирование цепи и защиту от помех.

Расшифровка обозначения модели

Маркировка 2РТ48У9ЭГ7-А построена по принятой для серии ШР схеме и несёт следующую информацию:

• 2РТ — тип соединителя, приборная серия.
• 48 — условный размер корпуса.
• У — угловое исполнение приборной части с патрубком.
• 9 — количество контактов.
• Э — гайка патрубка для экранированного кабеля.
• Г7 — тип корпуса или вариант фиксации.
• А — базовое исполнение.

Таким образом, уже по названию можно определить, что перед нами девятиконтактный соединитель приборной серии с угловым патрубком и элементами крепления экранированного кабеля.

Контактная система

Разъём имеет 9 контактов, различающихся по диаметру: 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм. Разделение контактов по сечению позволяет коммутировать цепи с разной токовой нагрузкой в пределах одного соединителя.

Сопротивление изоляции составляет не менее 5000 МОм. Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм и не более 0,3 мОм для контактов диаметром 5,5 мм. Низкое переходное сопротивление обеспечивает стабильность передачи сигнала и минимизацию потерь.

Ресурс и механическая стойкость

Соединитель выдерживает 500 циклов сочленения-расчленения и имеет наработку не менее 1000 часов. Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g), а также к механическим воздействиям. Это делает модель пригодной для эксплуатации в составе подвижной и вибронагруженной аппаратуры.

Область применения

2РТ48У9ЭГ7-А применяется в электро- и радиооборудовании, а также в контрольно-измерительных приборах для монтажа с экранированными кабелями. Типичные сценарии использования:

1. Подключение экранированных кабельных линий к приборам и блокам.
2. Коммутация цепей постоянного и переменного тока частотой до 3 МГц.
3. Монтаж в условиях ограниченного пространства благодаря угловому патрубку.
4. Эксплуатация в составе оборудования, подверженного вибрации и механическим нагрузкам.

Благодаря сочетанию экранирующего патрубка, углового исполнения и разновеликих контактов соединитель подходит для ответственных узлов, где требуется одновременно передача сигнала и защита от электромагнитных помех.
