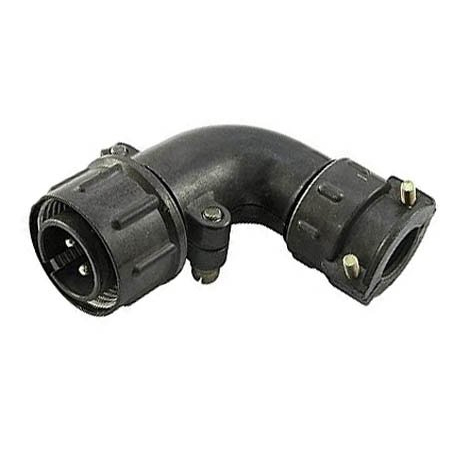

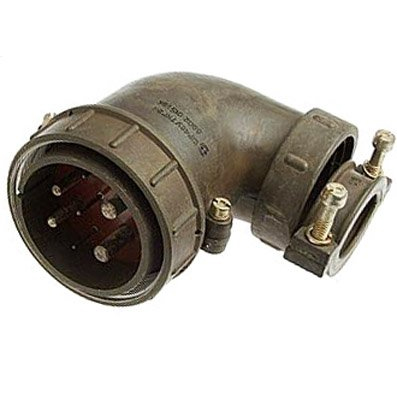

2РТ48У7ЭГ2‑А — это негерметичный низкочастотный кабельный соединитель (угловая вилка) ряда 2РТ‑А, предназначен для подключения силовых и сигнальных цepей в стационарных и подвижных электроустановках.

Расшифровка обозначения

• 2РТ — тип соединителя (ряд 2РТ‑А, низкочастотные).

• 48 — условный размер корпуса, определяющий габариты и число контактов.

• У — конструктивное исполнение приборной части: угловая вилка (напротив П — прямая).

• 7 — количество контактов: 7 шт .

• Э — гайка патрубка для экранированного кабеля (в отличие от Н — для неэкранированного).

• Г2 — тип и сочетание контактов: вилка с набором контактов ∅ 1,5 мм, 3,5 мм и 5,5 мм.

• А — вариант модификации (различия по исполнению корпуса/гайки).

Электрические параметры

• Контакты : 7 шт:

  • 3 контакта ∅ 1,5 мм,

  • 2 контакта ∅ 3,5 мм,

  • 2 контакта ∅ 5,5 мм.

• Сопротивление контакта , не более:

  • 2,5 мОм для ∅ 1,5 мм,

  • 0,75 мОм для ∅ 3,5 мм,

  • 0,3 мОм для ∅ 5,5 мм.

• Максимальная токовая нагрузка на контакт :

  • до ~10 А для ∅ 1,5 мм,

  • до ~50 А для ∅ 3,5 мм,

  • до ~100 А для ∅ 5,5 мм.

• Амплитудное напряжение в цепи — до 850 В переменного или постоянного тока.

Механические и климатические характеристики

• Конструкция — негерметичный разъём для эксплуатации в климатическом исполнении УХЛ (умеренно‑холодный, защита от внешних воздействий по стандарту).

• Количество сочленений‑расчленений — не менее 500 присоединений‑разъединений.+1
