Назначение розетки 2РТ48У2ЭШ9-А

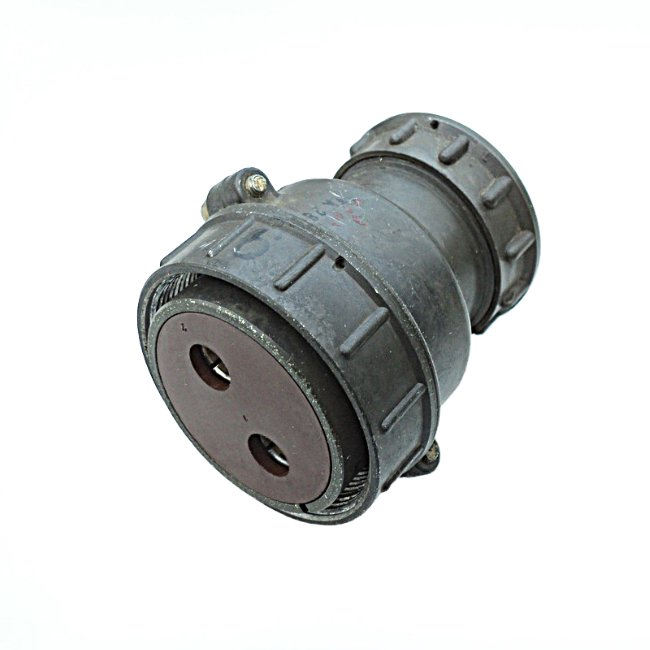

Кабельная розетка 2РТ48У2ЭШ9-А представляет собой силовой соединитель общего назначения серии 2РТ, предназначенный для эксплуатации в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется надёжное подключение экранированного кабеля при высоких токовых нагрузках, и служит прямой заменой модели ШР48У2ЭШ9. Розетка относится к женскому типу контактов и конструктивно предназначена для углового ввода кабеля через патрубок с гайкой.

Основная задача изделия — обеспечение стабильного электрического соединения между кабельными линиями и блоками аппаратуры при передаче значительных токов. Благодаря экранирующему патрубку соединитель позволяет сохранить целостность экрана кабеля, что важно для снижения помех и наводок в чувствительных радиотехнических цепях.

Расшифровка обозначения

Маркировка изделия построена по принятой для серии схеме и несёт информацию о конструкции и параметрах розетки:

• 2РТ — тип соединителя, усовершенствованная серия ШР;
• 48 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком;
• 2 — количество контактов, равное двум;
• Э — гайка патрубка для экранированного кабеля;
• Ш — розетка, то есть женский тип контактов;
• 9 — диаметр контактов, составляющий 9 мм;
• -А — модификация, аналогичная модели ШР48У2ЭШ9.

Таким образом, обозначение однозначно указывает на двухконтактную кабельную розетку с угловым экранированным патрубком и контактами диаметром 9 мм.

Технические характеристики

Розетка рассчитана на работу в составе силовых цепей с высокими токами. Максимальная токовая нагрузка составляет 200 А на контакт, суммарно по двум контактам — до 400 А. Максимальное рабочее напряжение достигает 850 В. Сопротивление контакта не превышает 0,15 мОм, а сопротивление изоляции составляет не менее 5000 МОм.

Контакты изготавливаются из серебра или никеля. Изделие выполнено негерметичным, климатическое исполнение — УХЛ. Ресурс по числу сочленений и расчленений составляет 500 циклов. Соединитель устойчив к вибрации в диапазоне 1–5000 Гц при ускорении до 30g и выдерживает ударные нагрузки до 500g. Наработка изделия составляет не менее 1000 часов.

Сводная таблица параметров

• Количество контактов: 2 контакта диаметром 9 мм;
• Рабочий ток на контакт: 200 А;
• Максимальное напряжение: 850 В;
• Сопротивление контакта: не более 0,15 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Число сочленений и расчленений: 500 циклов;
• Вибрация: диапазон 1–5000 Гц, ускорение 30g;
• Удар: до 500g;
• Пониженное давление: до 1,3 на 10 в минус четвёртой степени Па;
• Наработка: не менее 1000 часов;
• Климатическое исполнение: УХЛ, негерметичное.

Особенности и применение

Ключевой особенностью розетки является сочетание высокого рабочего тока и экранированного углового патрубка. Это делает изделие пригодным для монтажа в стеснённых условиях, где требуется подвод кабеля под углом без потери экранирующих свойств. Устойчивость к вибрации, ударам и пониженному давлению позволяет применять соединитель в аппаратуре, работающей в жёстких условиях эксплуатации.

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она может использоваться в силовых цепях питания блоков, в системах с экранированными кабелями и в составе изделий, где необходима быстрая замена соединителей серии ШР на усовершенствованную серию 2РТ без изменения посадочных мест. Прямая взаимозаменяемость с моделью ШР48У2ЭШ9 упрощает ремонт и модернизацию существующего оборудования.
