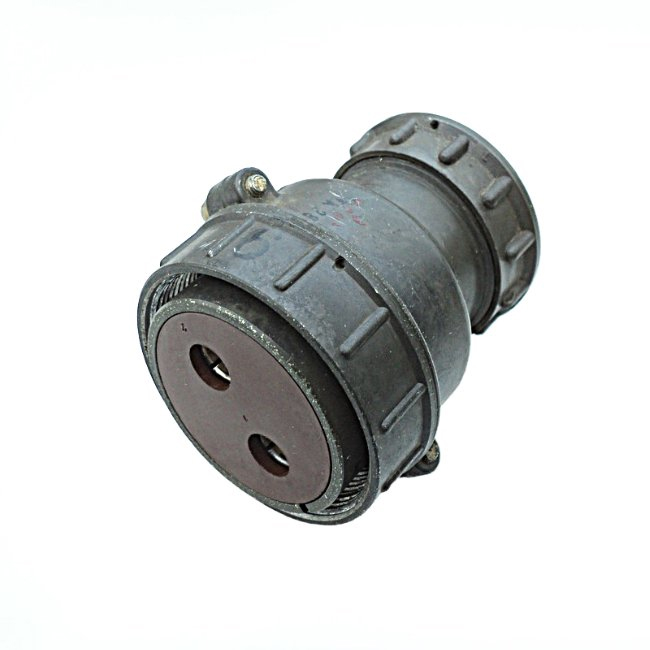

Назначение розетки 2РТ48У2ЭШ9-А

2РТ48У2ЭШ9-А — это кабельная розетка низкочастотного цилиндрического типа из серии 2РТ. Изделие предназначено для соединения электрических цепей в промышленной электро- и радиоаппаратуре. Основная задача такого соединителя — обеспечить надёжное подключение кабеля к оборудованию и передачу тока без существенных потерь на переходном сопротивлении.

Розетка относится к категории силовых низкочастотных соединителей цилиндрической конструкции. Она применяется там, где требуется механически прочное и электрически стабильное сочленение кабеля с узлом аппаратуры. Благодаря винтовому или резьбовому фиксатору соединение сохраняет контакт даже при вибрационных нагрузках, характерных для работы промышленного оборудования.

Подтверждённые технические особенности

Конструкция розетки рассчитана на передачу значительных токов, что подтверждается следующими параметрами. Два контакта имеют диаметр 9 мм. Максимальная токовая нагрузка составляет до 200 А на каждый контакт, а суммарная — до 400 А. Сопротивление контакта при этом не превышает 0,15 мОм, что обеспечивает минимальные потери мощности в месте соединения.

Электрическая прочность изделия характеризуется рабочим напряжением до 850 В. Контакты выполняются из серебра или никеля, что влияет на стабильность переходного сопротивления и стойкость к окислению в процессе эксплуатации.

Механические характеристики соединителя:

• исполнение по климатическому фактору — УХЛ, то есть для умеренного и холодного климата;
• негерметичное исполнение корпуса;
• устойчивость к вибрации до 30 g в диапазоне частот от 1 до 5000 Гц;
• ресурс соединений — до 500 циклов сочленения и расчленения;
• способ фиксации — винтовой или резьбовой.

Перечисленные параметры определяют область применения розетки: она подходит для участков, где соединение подвергается вибрации и требует периодического подключения и отключения кабеля без потери качества контакта.

Применение и условия эксплуатации

Розетка 2РТ48У2ЭШ9-А применяется в различных узлах оборудования для надёжного подключения кабелей. Типичные области использования — промышленная электроаппаратура и радиоаппаратура, где необходимо передавать большой ток через разъёмное соединение. Винтовой или резьбовой фиксатор удерживает сочленение в рабочем положении и препятствует самопроизвольному разъединению при механических воздействиях.

Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Негерметичность конструкции означает, что изделие не предназначено для работы в среде с повышенной влажностью, прямым воздействием воды или агрессивных жидкостей. При монтаже следует учитывать это ограничение и предусматривать защиту соединения в соответствующих условиях.

Ресурс до 500 циклов соединений позволяет использовать розетку на участках, где сочленение выполняется периодически, а не постоянно. Устойчивость к вибрации до 30 g в диапазоне от 1 до 5000 Гц делает её пригодной для оборудования, работающего в условиях тряски и механических колебаний, в том числе для аппаратуры, монтируемой на подвижных или вибрирующих основаниях.

Краткие технические характеристики

1. Тип изделия: кабельная розетка низкочастотная цилиндрическая серии 2РТ.
2. Количество контактов: 2.
3. Диаметр контактов: 9 мм.
4. Максимальный ток на контакт: до 200 А.
5. Суммарный максимальный ток: до 400 А.
6. Сопротивление контакта: не более 0,15 мОм.
7. Рабочее напряжение: до 850 В.
8. Материал контактов: серебро или никель.
9. Климатическое исполнение: УХЛ.
10. Герметичность: негерметичное исполнение.
11. Вибрационная стойкость: до 30 g в диапазоне 1–5000 Гц.
12. Ресурс соединений: до 500 циклов.
13. Фиксация: винтовая или резьбовая.

Артикул изделия — 4846, категория — 2РТ48. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.
