Назначение

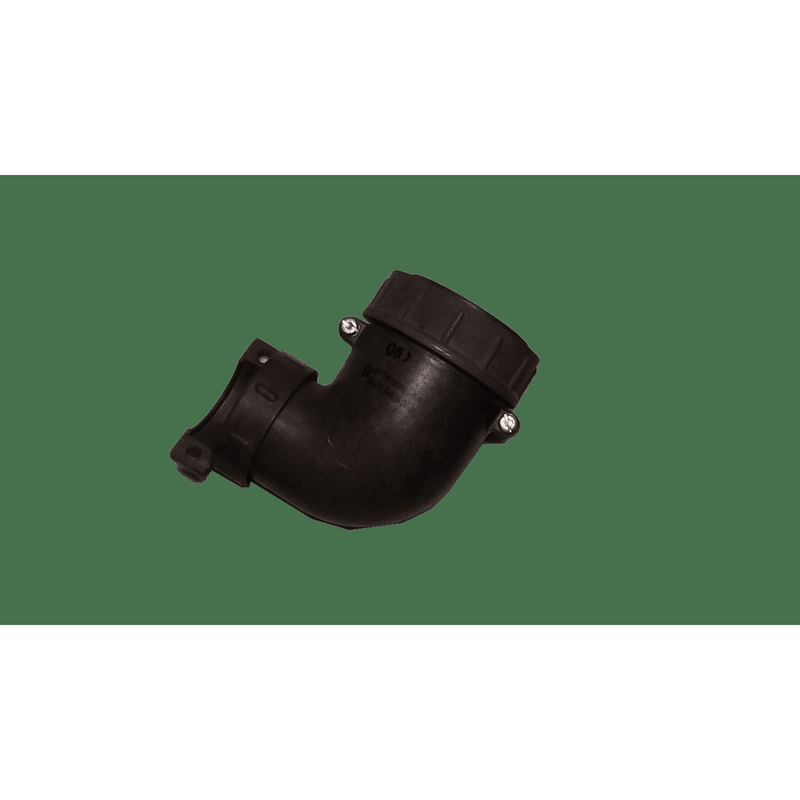

2РТ48У2ЭГ9-А — приборная розетка из серии цилиндрических соединителей 2РТ. Изделие предназначено для надёжного электрического соединения электрических цепей в электро- и контрольно-измерительных приборах. Розетка относится к гнездовому типу контактов и применяется там, где требуется передача постоянного и переменного тока при повышенных токовых нагрузках и в условиях интенсивных механических воздействий.

Конструктивное исполнение — кабельное, с угловым патрубком. Такое исполнение позволяет подводить кабель под углом к корпусу прибора, что важно при ограниченном монтажном пространстве внутри блоков и стоек. Соединитель выполнен негерметичным.

Расшифровка обозначения

Маркировка изделия построена по принятой для серии 2РТ схеме и читается последовательно:

• 2РТ — серия цилиндрических соединителей;
• 48 — условный размер корпуса, фланец 48-го типоразмера;
• У — кабельная конструкция с угловым патрубком;
• 2 — число рядов контактов;
• Э — тип вставки;
• Г — розетка, то есть гнездовой тип контактов;
• 9 — комбинация контактов, обычно 9 штук, включая контакты диаметром 2,5 мм и 5,5 мм;
• А — материал изолятора.

Технические характеристики

Электрические параметры

Рабочее напряжение соединителя — до 850 В. Максимальная общая токовая нагрузка составляет 525 А. Ток на отдельный контакт зависит от диаметра: до 25 А для контактов диаметром 2,5 мм и до 100 А для контактов диаметром 5,5 мм. Сопротивление контакта нормируется на уровне не более 1 мОм для контактов диаметром 2,5 мм и не более 0,3 мОм для контактов диаметром 5,5 мм, что обеспечивает низкие потери на переходном сопротивлении.

Сопротивление изоляции — не менее 5000 МОм. Контакты изготовлены из серебра или никеля, что снижает переходное сопротивление и повышает стабильность соединения в течение срока службы.

Условия эксплуатации и стойкость к воздействиям

Климатическое исполнение — УХЛ. Соединитель сохраняет работоспособность при рабочей температуре до плюс 60 градусов Цельсия. Изделие рассчитано на синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Ударные нагрузки: одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением 350 метров на секунду в квадрате. Кроме того, соединитель работоспособен при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Надёжность и ресурс

Минимальная наработка изделия составляет 1000 часов. Ресурс по числу сочленений-расчленений — до 500 циклов. Это позволяет использовать розетку в составе приборов и блоков, которые проходят регламентное обслуживание, подключение и отключение кабельных сборок.

Совокупность перечисленных параметров — высокие токи на контакт, низкое переходное сопротивление, стойкость к вибрации, ударам и пониженному давлению — определяет область применения соединителя.

Применение

Розетка 2РТ48У2ЭГ9-А используется в промышленной, авиационной и военной технике для соединения цепей постоянного и переменного тока. Типовые места установки — электро- и контрольно-измерительные приборы, блоки и стойки, где требуется разъёмное соединение с повышенной токовой нагрузкой и устойчивостью к механическим и климатическим воздействиям.

При монтаже следует учитывать негерметичное исполнение соединителя и угловую конструкцию патрубка, а также число контактов — 9 штук с сочетанием диаметров 2,5 мм и 5,5 мм, что определяет схему разводки цепей по токам.

Комплектация и документирование

Артикул изделия — 4845, категория — 2РТ48. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует, заполненные характеристики VirtueMart для данной позиции не приведены. Сведения о комплекте поставки, сертификатах, стандартах, гарантийном сроке и стране производства в имеющихся данных не содержатся.
