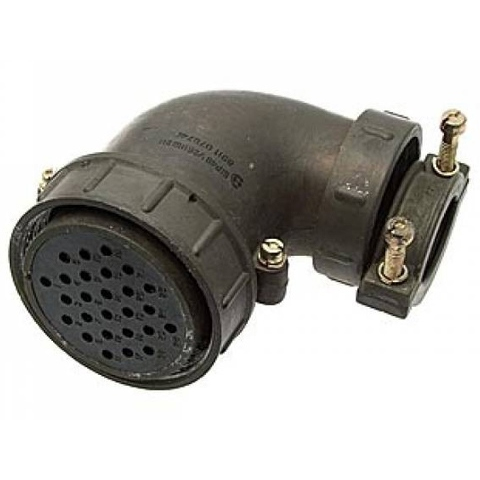

2РТ48У26НШ2-А — это кабельная розетка разъёма типа 2РТ48, предназначенная для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) с экранированными или неэкранированными кабелями.

Расшифровка обозначения

Модель расшифровывается следующим образом: 2РТ — тип соединителя, 48 — условный размер корпуса, У — угловое исполнение патрубка приборной части, 26 — количество контактов (диаметром 1,5 мм), Н — гайка патрубка для неэкранированного кабеля, Ш — розетка, 2 — сочетание контактов (26 шт. Ø1,5 мм), А — материал изолятора, отсутствие буквы после А указывает на покрытие контактов серебром или никелем.

Технические характеристики

Разъём негерметичный, климатического исполнения УХЛ, выдерживает амплитудное напряжение до 850 В и сопротивление изоляции не менее 5000 МОм. Максимальная токовая нагрузка на контакт — 10 А (общая — 234 А), сопротивление контакта — не более 2,5 мОм; работает при температурах от -60°C до +60°C, устойчив к вибрации (1-5000 Гц, до 30g), ударам (до 500g) и 500 циклам соединений.

Применение

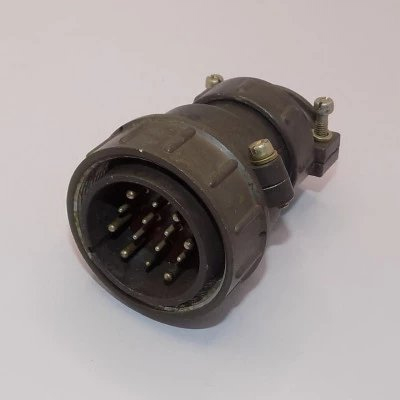

Используется для внутреннего и наружного монтажа (с защитой от пыли и влаги), в том числе в объёмных установках; ответной частью служит вилка, например 2РТ48ПК26НШ2-А.
