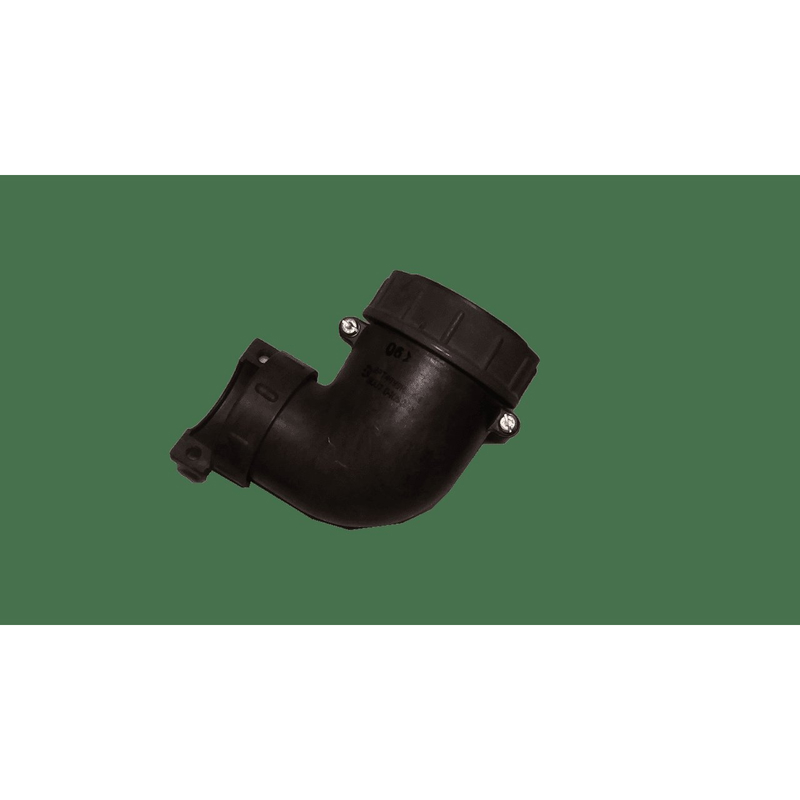

Назначение соединителя 2РТ48У26НШ2-А

Соединитель 2РТ48У26НШ2-А представляет собой электрический разъём серии 2РТ-А и предназначен для работы в составе электрических цепей с частотой сигнала до 3 МГц. Изделие относится к соединителям общего назначения и применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение кабельных линий с оборудованием.

Модель выполнена в типоразмере 2РТ48, что соответствует наличию 48 контактов в корпусе разъёма. При этом посадочные места под контакты диаметром 1,5 мм рассчитаны на 26 контактов, а максимальная токовая нагрузка на одиночный контакт такого диаметра составляет не более 10 ампер. Сопротивление контакта диаметром 1,5 мм — не более 2,5 миллиома, что обеспечивает стабильность электрического соединения при передаче сигнала и питания.

Подтверждённые особенности конструкции

Соединитель 2РТ48У26НШ2-А имеет исполнение кабельной розетки. В обозначении модели присутствует индекс «НШ2», указывающий на конструктивные особенности данного исполнения. Серия 2РТ-А, к которой относится изделие, объединяет цилиндрические разъёмы, используемые для коммутации цепей в аппаратуре различного назначения.

Ключевые подтверждённые параметры изделия:

• типоразмер — 2РТ48, что соответствует 48 контактам;
• количество контактов диаметром 1,5 мм — 26;
• максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — не более 10 А;
• сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм;
• исполнение — кабельная розетка с обозначением «НШ2»;
• рабочий диапазон частот — до 3 МГц;
• назначение — соединитель общего назначения.

Перечисленные характеристики определяют область применения изделия и допустимые режимы его эксплуатации в составе аппаратуры.

Применение и условия использования

Соединитель 2РТ48У26НШ2-А применяется в радиоэлектронной и радиотехнической аппаратуре как элемент коммутации электрических цепей. Благодаря рабочему диапазону частот до 3 МГц изделие подходит для передачи сигналов в низкочастотных и среднечастотных трактах, а также для подачи питания на контакты диаметром 1,5 мм с током не более 10 ампер на контакт.

Кабельное исполнение розетки предполагает её монтаж на кабеле, что делает изделие удобным для подключения внешних линий к блокам и модулям аппаратуры. Как соединитель общего назначения, модель может использоваться в различных устройствах, где требуется цилиндрический разъём серии 2РТ-А с указанными электрическими параметрами.

При подборе соединителя важно учитывать типоразмер 2РТ48, количество и диаметр контактов, а также допустимую токовую нагрузку и сопротивление контакта. Эти параметры следует соотносить с характеристиками ответной части и условиями работы конкретного устройства.

Краткое резюме

2РТ48У26НШ2-А — цилиндрический соединитель серии 2РТ-А в исполнении кабельной розетки с индексом «НШ2». Изделие рассчитано на работу в цепях с частотой до 3 МГц, имеет типоразмер 2РТ48 с 48 контактами, из которых 26 контактов диаметром 1,5 мм допускают токовую нагрузку не более 10 ампер на контакт при сопротивлении контакта не более 2,5 миллиома. Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
