Назначение соединителя 2РТ48У26ЭГ2-А

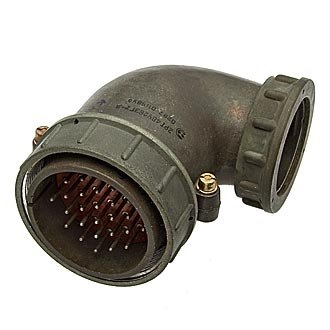

2РТ48У26ЭГ2-А — это негерметичный круглый электрический соединитель типа 2РТ-А (серии «два-арт») с приборной частью, рассчитанный на использование в радио- и электроаппаратуре, работающей в умеренно-холодном климате (исполнение УХЛ). Изделие предназначено для многократного соединения и разъединения электрических цепей в приборах, блоках и кабельных линиях, в том числе в условиях повышенных вибрационных и ударных нагрузок.

Соединитель применяется там, где требуется надёжный электрический контакт при частой коммутации, устойчивость к механическим воздействиям и возможность подключения экранированного кабеля. Тип приборной части — вилка «У» (штыревая часть, «папа») с 26 контактами.

Подтверждённые технические особенности

Конструкция соединителя обеспечивает коммутацию экранированного кабеля благодаря экранирующей гайке, что отражено буквой «Э» в обозначении изделия. Ниже перечислены основные подтверждённые характеристики.

• Количество контактов — 26 штук с диаметром штыря 1,5 мм.
• Максимальная токовая нагрузка на один контакт — до 10 А постоянного или переменного тока.
• Суммарная нагрузка на весь соединитель — порядка 234 А.
• Напряжение в цепи — до 850 В (амплитудное значение) переменного и постоянного тока.
• Число допустимых сочленений и расчленений — не менее 500.
• Минимальная наработка — 1000 часов.
• Выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g).
• Выдерживает одиночные удары с ускорением до 5000 м/с² (500 g).
• Рабочий диапазон температур — от примерно минус 60 °С до плюс 60 °C, что соответствует классу УХЛ.

Указанные параметры позволяют применять изделие в военной и промышленной аппаратуре, где предъявляются повышенные требования к стойкости к вибрации, ударам и перепадам температуры.

Применение и совместимость

Соединитель 2РТ48У26ЭГ2-А обычно используется как вилка, работающая в паре с соответствующей розеткой, например 2РТ48П26ЭГ2-А или аналогами серии ШР и 2РТ-А. Это типовой элемент в межблочных и кабельных соединениях, где требуется надёжный контакт, устойчивость к вибрации и возможность подключения экранированного кабеля.

Благодаря негерметичному исполнению и круглой форме корпуса соединитель удобен для монтажа в ограниченном пространстве приборов и блоков. Вилка «У» с 26 контактами обеспечивает передачу как сигнальных, так и силовых цепей в рамках заявленных токовых и температурных ограничений.

Условия эксплуатации

Изделие рассчитано на работу в умеренно-холодном климате и сохраняет работоспособность в диапазоне температур от примерно минус 60 °С до плюс 60 °C. При эксплуатации следует учитывать максимальную токовую нагрузку на контакт и суммарную нагрузку на соединитель, а также амплитудное значение напряжения в цепи.

Для обеспечения заявленного числа сочленений и расчленений (не менее 500) и минимальной наработки (1000 часов) необходимо соблюдать правила монтажа и эксплуатации, соответствующие типу соединителя 2РТ-А.

Ключевые параметры для подбора

1. Тип — негерметичный круглый электрический соединитель 2РТ-А.
2. Приборная часть — вилка «У» (штыревая, «папа»).
3. Число контактов — 26, диаметр штыря 1,5 мм.
4. Ток на контакт — до 10 А, суммарно порядка 234 А.
5. Напряжение — до 850 В амплитудного значения.
6. Стойкость к вибрации — от 1 до 5000 Гц при ускорении до 300 м/с².
7. Стойкость к ударам — до 5000 м/с².
8. Климатическое исполнение — УХЛ, температуры от минус 60 °С до плюс 60 °C.

Артикул изделия — 4844, категория — 2РТ48. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует, заполненные характеристики VirtueMart не приведены.
