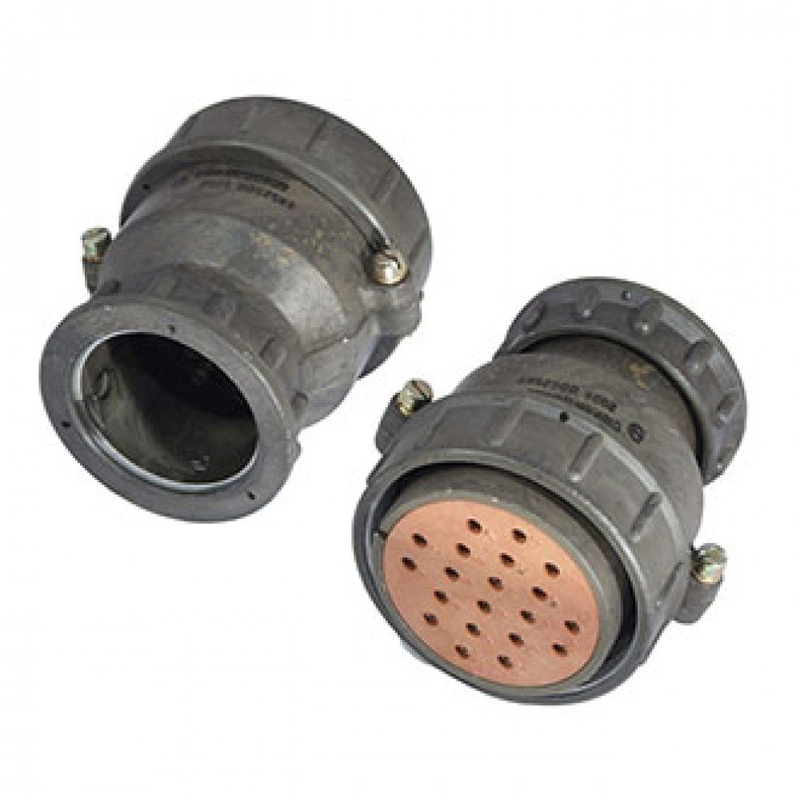

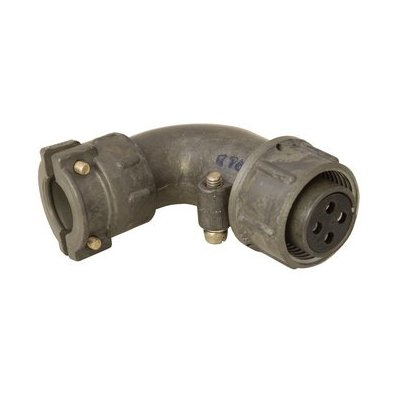

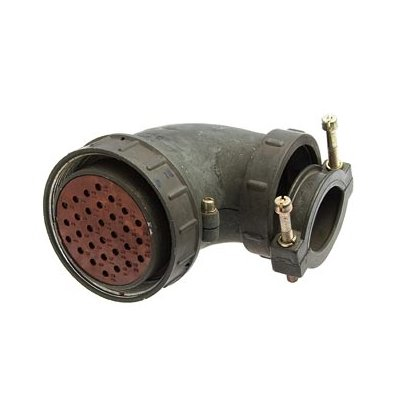

2РТ48У20НШ1-А РОЗЕТКИ 2015г Коннектор

Цена:

2000 ₽

В наличии: 20 шт.

перекрут

Производитель: Коннектор

Технические характеристики

Розетка 2РТ48У20НШ1‑А — это кабельная розетка из серии цилиндрических соединителей типа 2РТ (ШР), предназначенная для соединения проводов и кабелей в электрических цепях постоянного и переменного тока. Она относится к негерметичным разъёмам и применяется в электро‑, радио‑ и контрольно‑измерительной аппаратуре, а также в промышленном оборудовании.

2РТ — тип соединителя (цилиндрический разъём серии 2РТ/ШР).
48 — условный размер корпуса (наружный диаметр около 48 мм).
У — конструктивное исполнение приборной части: с угловым патрубком (по сравнению с П — прямым патрубком).
20 — количество контактов.
Н — вид гайки патрубка для неэкранированного кабеля.
Ш — вид контактов: розетка (штырьковая вилка — Г).
1 — сочетание контактов: 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
А — дополнительное обозначение, как правило, относится к материалу изолятора или другим конструктивным признакам по ТУ.

Максимальная токовая нагрузка: около 10 А на контакт 1,5 мм и до 25 А на контакт 2,5 мм, общая нагрузка до примерно 290 А.
Сопротивление контакта: не более 2,5 мОм для Ø 1,5 мм и 1 мОм для Ø 2,5 мм.
Напряжение цепи: амплитудное значение до примерно 700–850 В, разъём рассчитан на использование в сетях постоянного и переменного тока.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Разъём имеет металлический корпус и изолятор из полимерного материала, контакты обычно покрываются серебром или никелем для снижения сопротивления и повышения коррозионной стойкости.
Климатическое исполнение — тип 2РТ/ШР, рассчитано на работу в условиях УХЛ (умеренный и холодный климат), с диапазоном рабочих температур примерно от −60 до +60 °C. Также разъём выдерживает вибрации и многократные сочленения‑расчленения (до нескольких сотен циклов).п.).

Описание

Назначение розетки 2РТ48У20НШ1-А

Розетка 2РТ48У20НШ1-А — это кабельная розетка из серии цилиндрических соединителей типа 2РТ (ШР). Она предназначена для соединения проводов и кабелей в электрических цепях постоянного и переменного тока. Изделие относится к негерметичным разъёмам и применяется в электро-, радио- и контрольно-измерительной аппаратуре, а также в промышленном оборудовании. Артикул позиции — 20496, категория — 2РТ48, производитель — Коннектор.

По краткому описанию из каталога изделие характеризуется как «перекрут». Основное функциональное назначение — обеспечение надёжного электрического контакта между ответными частями разъёма при многократных сочленениях и расчленениях.

Расшифровка обозначения 2РТ48У20НШ1-А

Маркировка изделия несёт информацию о конструкции и параметрах разъёма. Ниже приведены подтверждённые данные по элементам обозначения.

2РТ — тип соединителя: цилиндрический разъём серии 2РТ (ШР).
48 — условный размер корпуса, наружный диаметр около 48 мм.
У — конструктивное исполнение приборной части: с угловым патрубком (в отличие от исполнения П с прямым патрубком).
20 — количество контактов.
Н — вид гайки патрубка для неэкранированного кабеля.
Ш — вид контактов: розетка (у штырьковой вилки применяется обозначение Г).
1 — сочетание контактов: 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
А — дополнительное обозначение, как правило, относится к материалу изолятора или другим конструктивным признакам по техническим условиям.

Технические характеристики

Электрические параметры разъёма определяют область его применения в цепях постоянного и переменного тока. Максимальная токовая нагрузка составляет около 10 А на контакт диаметром 1,5 мм и до 25 А на контакт диаметром 2,5 мм; общая нагрузка — до примерно 290 А. Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.

Напряжение цепи: амплитудное значение до примерно 700–850 В; разъём рассчитан на использование в сетях постоянного и переменного тока. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Конструктивные особенности

Разъём имеет металлический корпус и изолятор из полимерного материала. Контакты обычно покрываются серебром или никелем, что снижает сопротивление и повышает коррозионную стойкость.

Условия эксплуатации

Климатическое исполнение — тип 2РТ (ШР), рассчитано на работу в условиях УХЛ (умеренный и холодный климат) с диапазоном рабочих температур примерно от минус 60 до плюс 60 градусов Цельсия. Разъём выдерживает вибрации и многократные сочленения-расчленения — до нескольких сотен циклов.

Применение и совместимость

Розетка применяется в составе разъёмных соединений кабелей и проводов в электро-, радио- и контрольно-измерительной аппаратуре, а также в промышленном оборудовании. Исполнение с угловым патрубком приборной части и гайкой для неэкранированного кабеля определяет удобство монтажа в стеснённых условиях и при прокладке кабельных линий без экрана.

Соединение проводов и кабелей в цепях постоянного и переменного тока.
Монтаж в электро-, радио- и контрольно-измерительной аппаратуре.
Использование в промышленном оборудовании с учётом климатического исполнения УХЛ.
Эксплуатация при температурах примерно от минус 60 до плюс 60 градусов Цельсия и при воздействии вибраций.

Год, указанный в характеристиках VirtueMart, — 2015. Изделие относится к негерметичным разъёмам, поэтому при монтаже следует учитывать условия окружающей среды в соответствии с заявленным климатическим исполнением.
