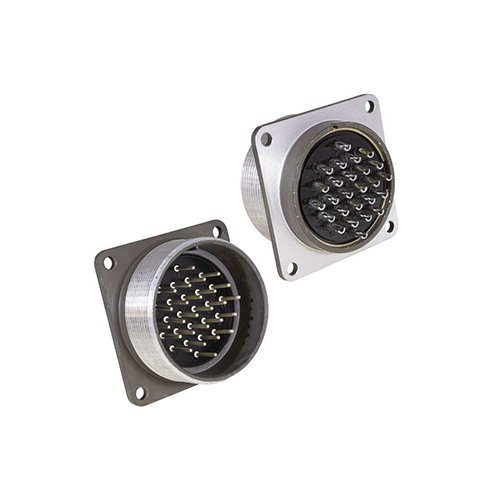

2РТ48У20НШ1-А Коннектор

Цена:

1550 ₽

Производитель: Коннектор

Технические характеристики

Коннектор 2РТ48У20НШ1‑А — это цилиндрический соединитель ряда 2РТ (2РТ‑А), предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре, измерительных и промышленных приборах.

Этот разъём относится к серии цилиндрических негерметичных соединителей типа 2РТ, используется в цепях переменного и постоянного тока, как правило, в приборах и распределительных устройствах.

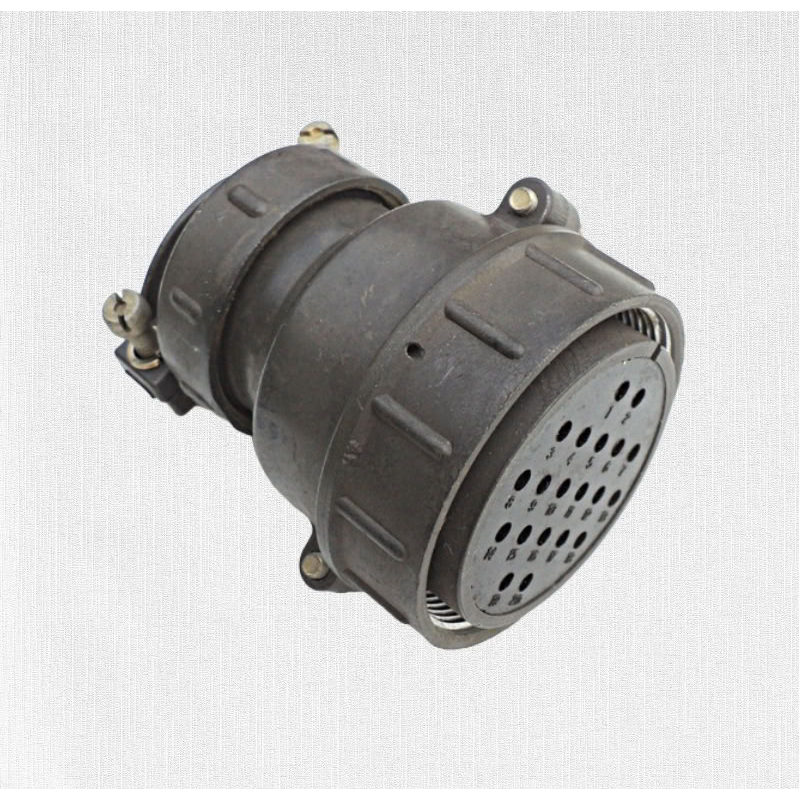

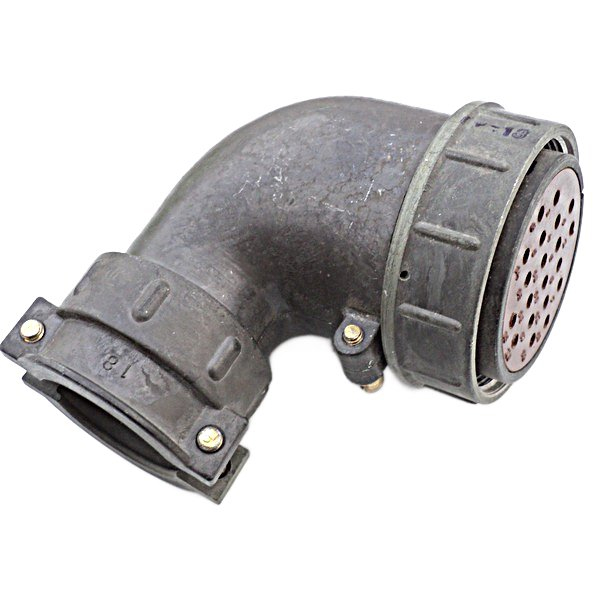

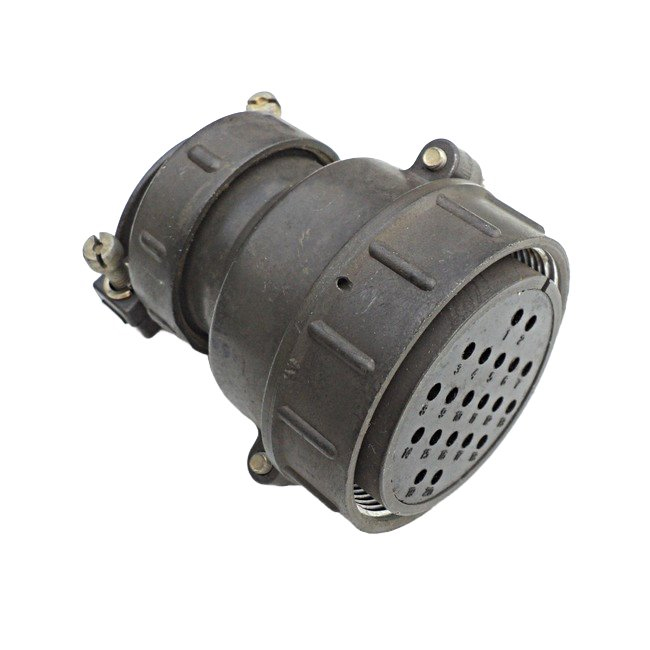

Он выполнен в виде розетки (кабельной части) и рассчитан на соединение с соответствующей вилкой того же типоразмера.

Типоразмер 2РТ48 означает цилиндрический корпус с определённым диаметром (условный размер 48) и соответствующим количеством и расположением контактов.
Исполнение У соответствует приборной части с определённым вариантом монтажа и конструкции гнёзд/контактов; НШ1–А указывает на негерметичное исполнение, климатическое исполнение УХЛ и серию исполнения по ТУ.

В коннекторе размещено 20 контактов , комбинированных по диаметру: обычно 14 контактов Ø 1,5 мм и 6 контактов Ø 2,5 мм.
Допустимый ток на отдельный контакт: до 10 А для контактов Ø 1,5 мм и до 25 А для Ø 2,5 мм, суммарная допустимая нагрузка по цепи может достигать порядка 290 А , что типично для этой серии 2РТ‑разъёмов.

Контакты часто выполняются с серебряным или серебросодержащим покрытием на никелевой основе, что обеспечивает низкое контактное сопротивление и стабильность соединения.
Допустимый температурный диапазон окружающей среды обычно соответствует требованиям стандарта ОСТ/ТУ (ГЕО.364.107/ГЕО.364.108), ориентировочно от ‑60 °C до +60 °C , с влажностью и вибрацией, характерными для промышленного и приборного оборудования.

Описание

Назначение

Коннектор 2РТ48У20НШ1-А — цилиндрический соединитель ряда 2РТ (серия 2РТ-А), предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре, измерительных и промышленных приборах. Разъём относится к серии цилиндрических негерметичных соединителей типа 2РТ и применяется в цепях переменного и постоянного тока, как правило, в составе приборов и распределительных устройств.

Конструктивно изделие выполнено в виде розетки (кабельной части) и рассчитано на соединение с соответствующей вилкой того же типоразмера. Такое исполнение позволяет собирать разъёмные соединения там, где требуется периодическое подключение и отключение кабельных линий без демонтажа аппаратуры.

Типоразмер и конструкция

Обозначение типоразмера 2РТ48 указывает на цилиндрический корпус с определённым диаметром (условный размер 48) и соответствующим количеством и расположением контактов. В коннекторе размещено 20 контактов, комбинированных по диаметру: обычно 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Комбинированная контактная система позволяет одновременно передавать через один соединитель сигнальные и силовые цепи.

Исполнение У соответствует приборной части с определённым вариантом монтажа и конструкции гнёзд и контактов. Обозначение НШ1-А указывает на негерметичное исполнение, климатическое исполнение УХЛ и серию исполнения по техническим условиям.

Электрические параметры

Допустимый ток на отдельный контакт составляет до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм. Суммарная допустимая нагрузка по цепи может достигать порядка 290 А, что типично для данной серии разъёмов 2РТ. При подборе режима работы следует ориентироваться на нагрузку по каждому контакту в отдельности, а не только на суммарное значение.

Контакты часто выполняются с серебряным или серебросодержащим покрытием на никелевой основе. Такое покрытие обеспечивает низкое контактное сопротивление и стабильность соединения при многократных сочленениях и разъединениях.

Условия эксплуатации

Допустимый температурный диапазон окружающей среды обычно соответствует требованиям стандарта ОСТ и технических условий (ГЕО.364.107 и ГЕО.364.108). Ориентировочно он составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Изделие рассчитано на влажность и вибрацию, характерные для промышленного и приборного оборудования.

Области применения

Радиоэлектронная аппаратура — соединение блоков и модулей внутри приборов.
Измерительные приборы — подключение датчиков, измерительных трактов и кабельных сборок.
Промышленные приборы и распределительные устройства — коммутация цепей переменного и постоянного тока.
Приборные соединения, где требуется разъёмная кабельная часть, соединяемая с ответной вилкой того же типоразмера.

Особенности и порядок подбора

Комбинированная контактная группа из 20 контактов двух диаметров — 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
Раздельные токовые limits по контактам: до 10 А и до 25 А соответственно.
Негерметичное исполнение НШ1-А и климатическое исполнение УХЛ.
Приборное исполнение У и цилиндрический корпус условного размера 48.
Серебряное или серебросодержащее покрытие контактов на никелевой основе.

При подборе ответной части необходимо учитывать типоразмер 2РТ48, количество и диаметры контактов, а также исполнение корпуса. Для корректной работы следует соблюдать допустимую токовую нагрузку на каждый контакт и условия эксплуатации, указанные в технических условиях на изделие.
