Назначение соединителя 2РТ48У20НГ1-А

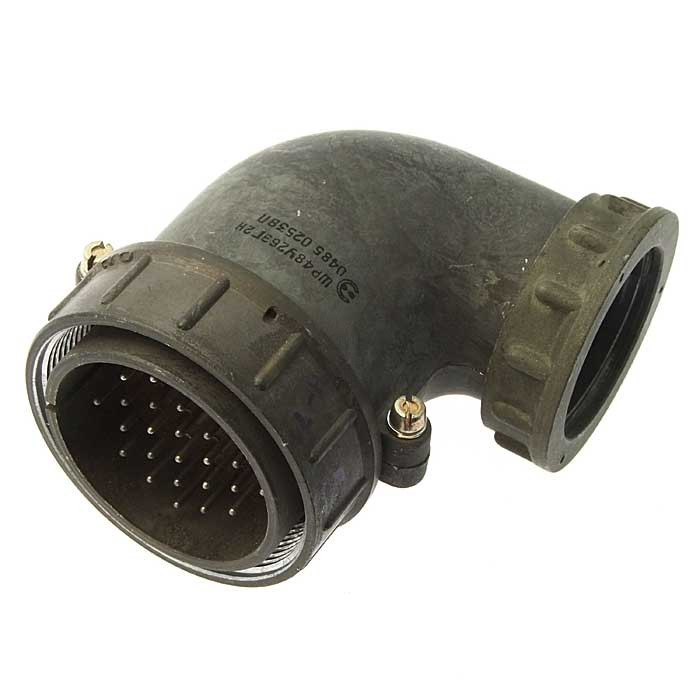

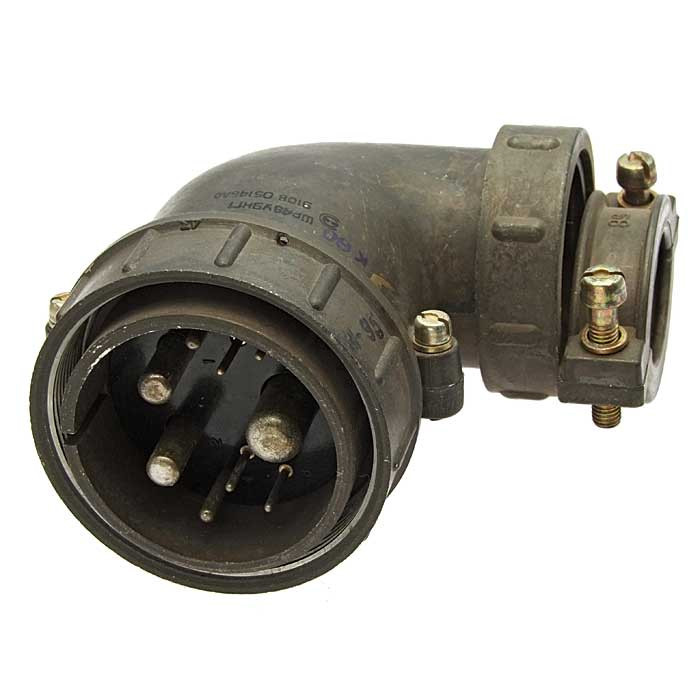

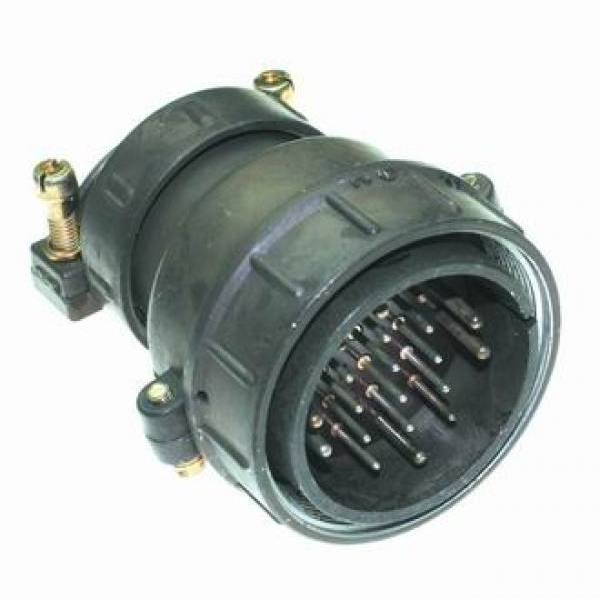

2РТ48У20НГ1-А — это цилиндрический кабельный соединитель типа «вилка» (штекер), относящийся к серии 2РТ-А. Изделие предназначено для монтажа на кабельную часть и применяется в электрических цепях постоянного и переменного тока. Основное назначение — обеспечение надёжного электрического соединения между кабелем и ответной частью разъёма в составе стационарного оборудования и промышленных систем управления.

Соединитель эксплуатируется в условиях климатического исполнения УХЛ, то есть в промышленной среде с нормированной температурой, но без защиты от атмосферных воздействий. Конструкция негерметичная, поэтому изделие не рассчитано на работу под водой или в условиях прямого воздействия влаги и пыли без дополнительной защиты.

Расшифровка обозначения 2РТ48У20НГ1-А

Маркировка соединителя содержит полную информацию о его конструкции и характеристиках. Каждый элемент обозначения имеет строго определённое значение:

• 2РТ — тип соединителя, цилиндрический, ряд 2РТ-А.
• 48 — условный размер корпуса, соответствующий диаметру резьбы гайки.
• У — угловое исполнение приборной части, при котором патрубок выходит под углом 90 градусов от оси корпуса.
• 20 — количество контактов в разъёме.
• Н — вид гайки патрубка, предназначенный для неэкранированного кабеля.
• Г — контакт вилочного типа (вилка).
• 1 — обозначение конкретного сочетания контактов.

Таким образом, угловое исполнение патрубка позволяет прокладывать кабель вдоль поверхности панели или корпуса, что экономит пространство внутри щитов и упрощает монтаж в стеснённых условиях.

Технические характеристики

В типовом варианте сочетания контактов 20НГ1-А комбинация следующая: 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Такое распределение позволяет одновременно передавать сигнальные и силовые цепи через один соединитель.

Максимальный ток на один контакт достигает 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм. Суммарная допустимая токовая нагрузка на соединитель составляет до около 290 А. Материал контактов — серебро и никель, что обеспечивает низкое переходное сопротивление и стабильность электрического контакта при длительной эксплуатации.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Амплитудное значение напряжения цепи — до 850 В. Количество циклов сочленения и расчленения достигает 500, а минимальная наработка составляет не менее 1000 часов. Соединитель выдерживает синусоидальную вибрацию с ускорением до 300 м/с² в диапазоне частот от 1 до 5000 Гц, что подтверждает его пригодность для работы в условиях механических нагрузок.

Сводка ключевых параметров

• Тип: цилиндрический кабельный соединитель, вилка (штекер).
• Серия: 2РТ-А.
• Количество контактов: 20 (14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).
• Максимальный ток на контакт: до 10 А (диаметр 1,5 мм) и до 25 А (диаметр 2,5 мм).
• Суммарная токовая нагрузка: до около 290 А.
• Амплитудное напряжение цепи: до 850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Материал контактов: серебро и никель.
• Ресурс сочленений: до 500 циклов.
• Минимальная наработка: не менее 1000 часов.
• Климатическое исполнение: УХЛ, негерметичное.
• Вибрационная стойкость: до 300 м/с² при частоте от 1 до 5000 Гц.

Применение

Вилки 2РТ48У20НГ1-А применяются в силовых и сигнальных линиях, где требуется компактный, достаточно токовый цилиндрический разъём с угловым выходом кабеля. Типичные места установки — щиты автоматики, панели управления, распределительные коробки и стационарное оборудование.

Благодаря сочетанию контактов разных диаметров изделие подходит для смешанных линий, в которых одновременно присутствуют цепи питания и цепи управления. Угловой патрубок облегчает монтаж в ограниченном пространстве, а устойчивость к вибрации делает соединитель пригодным для оборудования, работающего в условиях постоянных механических воздействий.

Соединитель рассчитан на эксплуатацию в промышленных условиях с нормированной температурой и не требует герметизации при размещении внутри шкафов, корпусов и закрытых отсеков. Перед установкой следует убедиться в соответствии числа и типов контактов требованиям конкретной схемы подключения.
