Назначение соединителя

2РТ48У20НГ1-А представляет собой кабельную вилку цилиндрического соединителя серии 2РТ. Изделие предназначено для надёжного соединения электрических цепей в различных электро- и радиоаппаратах. Такие вилки широко применяются в промышленных электро-, радио- и контрольно-измерительных приборах, где требуется герметичное и виброустойчивое подключение кабелей.

Основная задача данной модели — обеспечить стабильный электрический контакт между кабелем и ответной частью соединителя при воздействии вибрации, а также защитить зону соединения от внешних воздействий. Резьбовое соединение обеспечивает механическую фиксацию и плотное прилегание сопрягаемых частей.

Расшифровка обозначения

Маркировка 2РТ48У20НГ1-А построена по стандартной схеме, принятой для соединителей серии 2РТ. Каждый элемент обозначения несёт конкретную информацию о конструкции и исполнении изделия:

• 2РТ — тип соединителя;
• 48 — условный размер корпуса;
• У — кабельное исполнение;
• 20 — количество контактов, а именно 14 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм;
• Н — гайка для неэкранированного кабеля;
• Г1 — одна гайка;
• А — модификация.

Таким образом, уже из названия видно, что это кабельная вилка с двадцатью контактами двух типоразмеров, оснащённая одной гайкой для неэкранированного кабеля.

Технические особенности и характеристики

Сопротивление изоляции соединителя в нормальных условиях составляет не менее 5000 МОм. Амплитудное напряжение цепи — до 850 В. Эти параметры подтверждают пригодность изделия для работы в цепях с повышенными требованиями к электрической прочности изоляции.

Соединитель выдерживает 500 циклов сочленений-расчленений. Минимальная наработка составляет 1000 часов. Такие показатели характеризуют изделие как рассчитанное на длительную эксплуатацию с сохранением рабочих свойств.

Отдельно стоит отметить устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g. Это делает модель применимой в условиях интенсивных механических нагрузок.

Ключевые параметры

• Тип изделия: кабельная вилка цилиндрического соединителя серии 2РТ;
• Условный размер корпуса: 48;
• Исполнение: кабельное;
• Количество контактов: 20, из них 14 диаметром 1,5 мм и 6 диаметром 2,5 мм;
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях;
• Амплитудное напряжение цепи: до 850 В;
• Ресурс сочленений-расчленений: 500 циклов;
• Минимальная наработка: 1000 часов;
• Виброустойчивость: синусоидальная вибрация 1–5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).

Конструкция и применение

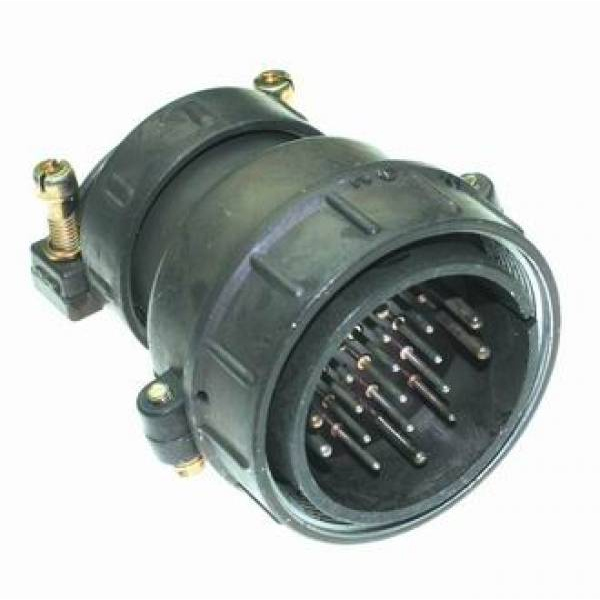

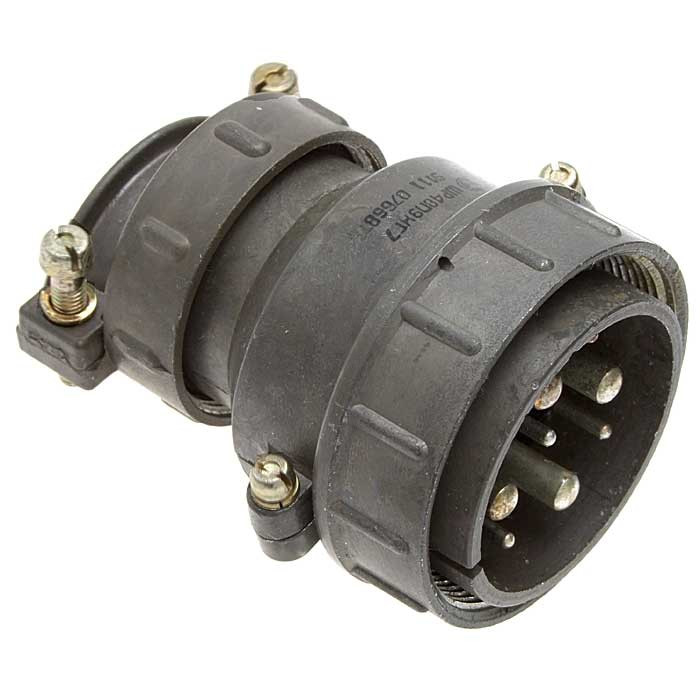

Конструктивно изделие выполнено с резьбовым соединением и контактными элементами, что соответствует типичному внешнему виду цилиндрических разъёмов серии 2РТ. Наличие гайки для неэкранированного кабеля упрощает монтаж и обеспечивает надёжное крепление кабеля в корпусе вилки.

Благодаря сочетанию герметичного и виброустойчивого подключения кабелей, 2РТ48У20НГ1-А востребован в промышленной электронике, радиоаппаратуре и контрольно-измерительных приборах. Модель подходит для тех задач, где важны стабильность контакта, стойкость к вибрации и длительный срок службы без потери рабочих характеристик.

При подборе ответной части следует учитывать тип соединителя, условный размер корпуса 48, кабельное исполнение и количество контактов с их диаметрами. Артикул изделия — 4837, категория — 2РТ48.
