Назначение

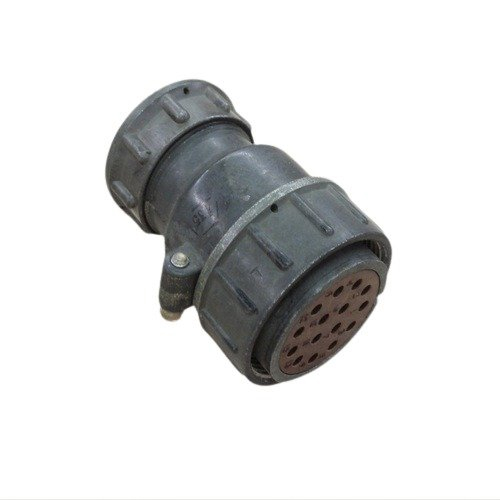

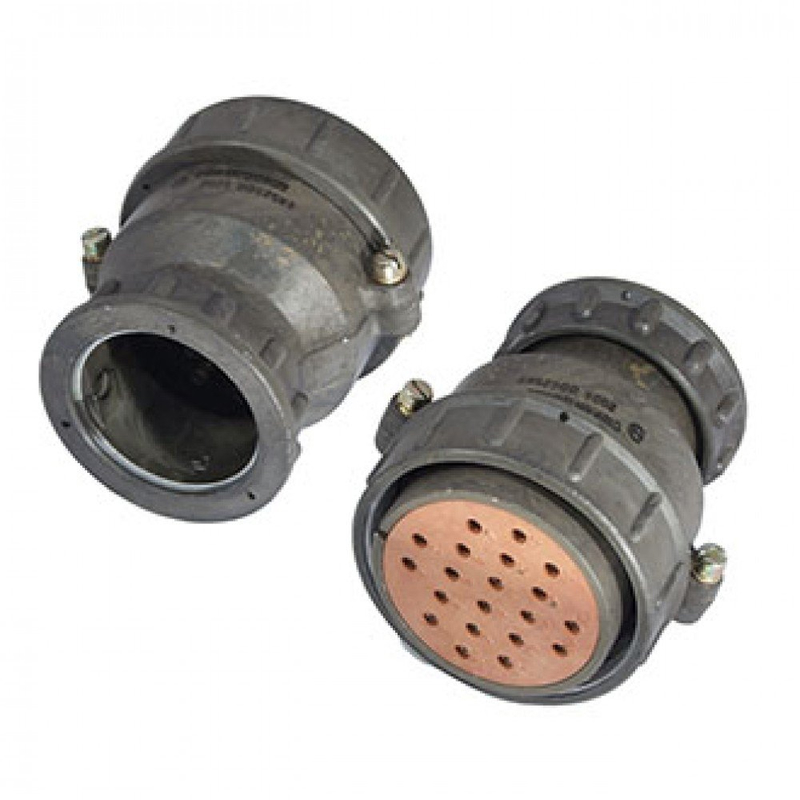

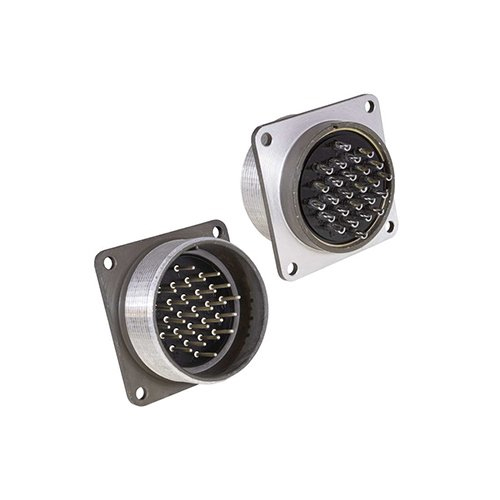

2РТ48У20ЭШ1-А представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии 2РТ-А. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Розетка применяется там, где требуется надёжное электрическое соединение экранированного кабеля с ответной частью — блочной вилкой, а также удобство монтажа и эксплуатации в составе кабельных сборок.

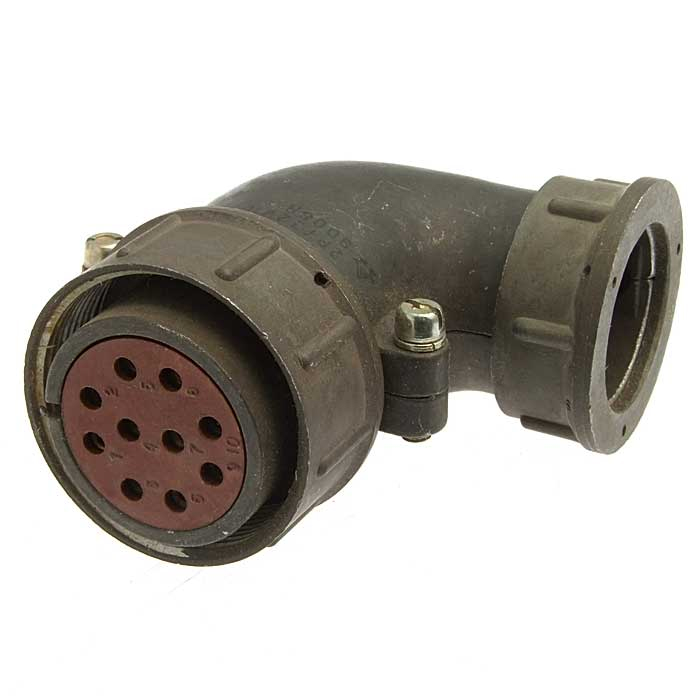

По конструктивному исполнению это кабельная часть соединителя: она устанавливается на кабель, тогда как ответная блочная часть крепится на прибор или блок. Угловое исполнение патрубка позволяет подводить кабель под углом, что упрощает компоновку жгутов и снижает нагрузку на кабель в стеснённых условиях монтажа.

Подтверждённые особенности конструкции

Контактная система

Розетка имеет 20 контактов, выполненных в виде гнёзд из латуни с серебряным покрытием. Контакты различаются по диаметру: 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Такое сочетание позволяет использовать один соединитель одновременно для сигнальных цепей и для цепей с повышенным током.

Максимальное рабочее напряжение достигает 700 В. Рабочий ток составляет до 10 А на контакты диаметром 1,5 мм и до 25 А на контакты диаметром 2,5 мм. Сопротивление изоляции — 5000 МОм.

Корпус и изоляция

Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет серый. Диаметр корпуса — 59,5 мм, длина — 93,6 мм. Изолятор карболитовый, коричневого цвета. Монтаж электрический выполняется пайкой, механический — объёмный.

Патрубок, соединение и поляризация

Угловой патрубок обозначен индексом У и оснащён гайкой для экранированного кабеля, что отражено индексами ЭШ. Соединение резьбовое, резьбовой метод фиксации обеспечивается накидной гайкой с шагом M52 на 1,5 мм. Поляризация одношпоночная, то есть предусмотрена шпонка, задающая единственно возможное взаимное положение частей соединителя.

Условия эксплуатации и надёжность

Изделие работоспособно в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — УХЛ. Допускается любое рабочее положение розетки.

• Вибрация: диапазон 1–5000 Гц при ускорении 10 g.
• Акустические шумы: уровень до 170 дБ.
• Удары: перегрузки до 1000 g.
• Сопротивление изоляции: 5000 МОм.
• Ресурс: 500 соединений-расчленений.
• Наработка: не менее 1000 часов.
• Срок хранения: до 20 лет.

Перечисленные параметры подтверждают пригодность розетки для тяжёлых условий эксплуатации, включая интенсивные механические воздействия и широкий температурный диапазон.

Применение и совместимость

Розетка 2РТ48У20ЭШ1-А взаимосочленяется с блочными вилками 2РТТ и ШР. Это определяет её применение в составе кабельных сборок, соединяющих приборы, блоки и пульты, где требуется экранированный кабель и надёжный резьбовой контакт. Угловой патрубок с гайкой для экранированного кабеля удобен при прокладке кабеля под углом к блоку.

1. Установка на экранированный кабель с последующей пайкой контактов.
2. Фиксация кабеля накидной гайкой с шагом M52 на 1,5 мм.
3. Сочленение с ответной блочной вилкой 2РТТ или ШР.
4. Эксплуатация в цепях постоянного и переменного тока частотой до 3 МГц.

Благодаря сочетанию контактов двух диаметров, высоким токам на контактах 2,5 мм, стойкости к вибрации и ударам, а также широкому температурному диапазону, розетка подходит для ответственных электрических соединений, где требуется передача как сигнальных, так и силовых цепей в одном соединителе.
