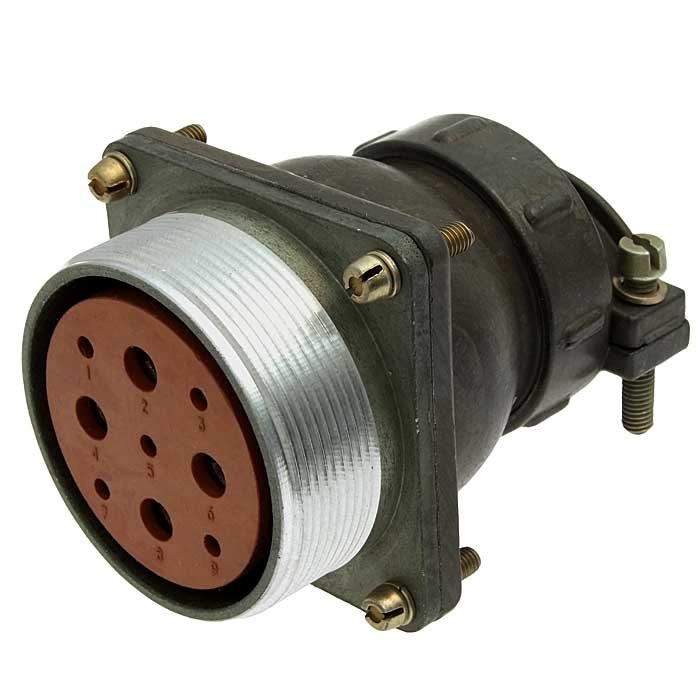

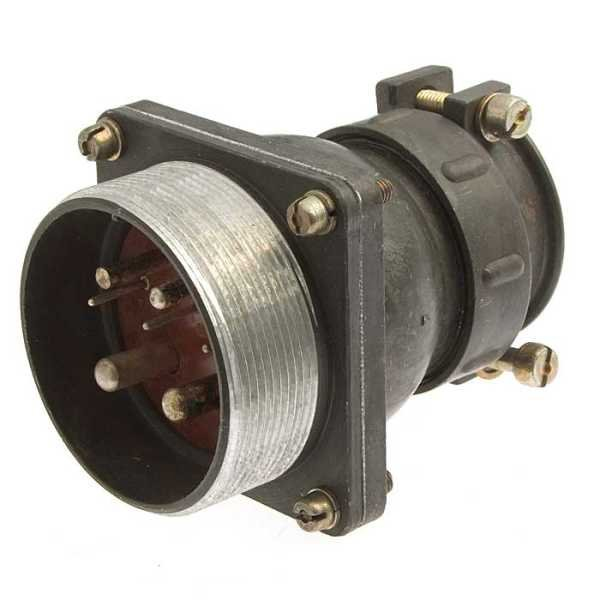

2РТ48ПК9НШ7-А

Цена:

2250 ₽

Технические характеристики

2РТ48ПК9НШ7-А — это кабельная розетка низкочастотного цилиндрического разъёма серии 2РТ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Разбор маркировки: 2РТ — тип соединителя, 48 — условный размер корпуса, ПК — конструктивное исполнение приборной части с прямым патрубком, 9 — количество контактов, Н — гайка для неэкранированного кабеля, Ш — розетка, 7 — сочетание контактов (5 шт. диаметром 2,5 мм и 4 шт. диаметром 5,5 мм), А — материал изолятора, Н — покрытие контактов никелем.

Соединитель негерметичный, климатического исполнения УХЛ, рассчитан на 9 контактов: сопротивление контакта не более 1 мОм (Ø 2,5 мм) и 0,3 мОм (Ø 5,5 мм), максимальная токовая нагрузка 25 А (Ø 2,5 мм) и 100 А (Ø 5,5 мм), общая нагрузка до 525 А.
Напряжение до 850 В, сопротивление изоляции не менее 5000 МОм, срок службы — 500 сочленений-расчленений и наработка 1000 часов.
Рабочий диапазон температур от -60°C до +60°C, выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с²), одиночные удары до 5000 м/с² и многократные до 350 м/с², пониженное давление до 1,3×10⁻⁴ Па.

Используется в промышленных и технических системах для надёжного соединения кабелей, особенно в условиях вибрации, ударов и экстремальных температур, например, в авиации, судостроении или тяжёлой промышленности.

Описание

Назначение и область применения

2РТ48ПК9НШ7-А — это кабельная розетка низкочастотного цилиндрического разъёма серии 2РТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Розетка применяется там, где требуется надёжное соединение кабелей в условиях повышенных механических нагрузок и перепадов температур: в промышленных и технических системах, в авиации, судостроении и тяжёлой промышленности. Конструкция ориентирована на эксплуатацию при вибрации, ударах и в экстремальных климатических режимах, поэтому соединитель востребован в составе ответственных узлов и агрегатов.

Расшифровка маркировки

Обозначение 2РТ48ПК9НШ7-А построено по принятой для серии 2РТ схеме, в которой каждая позиция несёт конкретную информацию о конструкции и материалах изделия. Понимание маркировки помогает правильно подобрать соединитель под задачу и оценить его совместимость с ответной частью.

2РТ — тип соединителя;
48 — условный размер корпуса;
ПК — конструктивное исполнение приборной части с прямым патрубком;
9 — количество контактов;
Н — гайка для неэкранированного кабеля;
Ш — розетка;
7 — сочетание контактов: 5 штук диаметром 2,5 мм и 4 штуки диаметром 5,5 мм;
А — материал изолятора;
Н — покрытие контактов никелем.

Технические особенности и характеристики

Соединитель негерметичный, климатического исполнения УХЛ. Розетка рассчитана на 9 контактов, при этом электрические параметры зависят от диаметра контакта. Сопротивление контакта составляет не более 1 мОм для контактов диаметром 2,5 мм и не более 0,3 мОм для контактов диаметром 5,5 мм. Максимальная токовая нагрузка достигает 25 А для контактов диаметром 2,5 мм и 100 А для контактов диаметром 5,5 мм, а общая нагрузка на соединитель — до 525 А.

Рабочее напряжение достигает 850 В. Сопротивление изоляции — не менее 5000 МОм. Ресурс изделия составляет 500 сочленений-расчленений при наработке 1000 часов. Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 350 метров на секунду в квадрате. Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Практическое применение

Благодаря сочетанию контактов разных диаметров розетка позволяет коммутировать в одном соединителе как силовые, так и сигнальные цепи. Это упрощает компоновку кабельных сборок и сокращает число отдельных разъёмов. Исполнение с прямым патрубком приборной части и гайкой для неэкранированного кабеля удобно при монтаже в составе приборных панелей и блоков. Никелевое покрытие контактов обеспечивает стабильность переходного сопротивления, а выбранный материал изолятора рассчитан на эксплуатацию в жёстких климатических условиях.

Розетка 2РТ48ПК9НШ7-А подходит для применения в системах, где важны стойкость к вибрации и ударам, а также работа при низких и высоких температурах. Типичные сферы использования — промышленное оборудование, технические системы, авиационная и судостроительная техника, тяжёлая промышленность. Перед установкой следует учитывать негерметичность исполнения и климатическое исполнение УХЛ, а также сверять сочетание и количество контактов с ответной частью соединителя.
