2РТ48ПК9НГ7-АН

Цена:

2300 ₽

Технические характеристики

2РТ48ПК9НГ7-АН

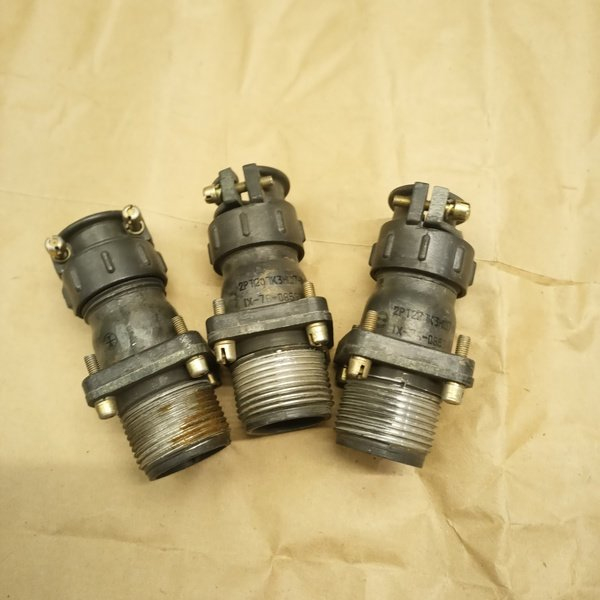

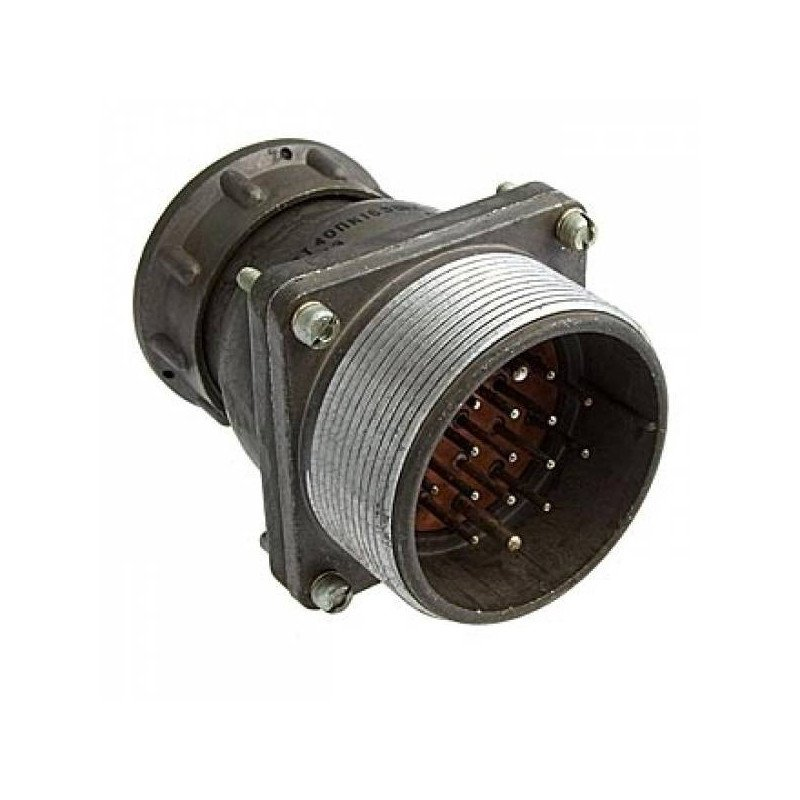

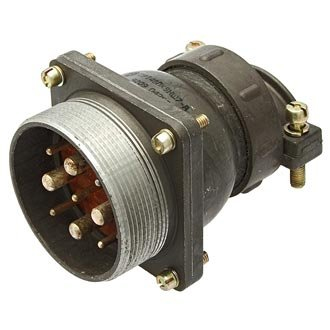

2РТ48ПК9НГ7-АН — это розетка приборная цилиндрического низкочастотного соединителя серии 2РТ, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Она имеет условный размер корпуса 48, 9 контактов, прямой патрубок (ПК) и резьбовую фиксацию для сочленения. Используется для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Технические характеристики

Максимальное рабочее напряжение — до 700 В (амплитудное значение). Рабочий ток на контакт зависит от диаметра: до 10 А для 1,5 мм, до 25 А для 2,5 мм и до 100 А для 5,5 мм. Сопротивление контакта минимально (0,3–2,5 мОм для серебряного покрытия), изоляции — не менее 1000 МОм.

Условия эксплуатации

Соединитель рассчитан на температуру от -60 до +100 °C, вибрацию (1–1000 Гц, до 1500 м/с²), удары и пониженное давление (до 1,3·10⁻⁴ Па). Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 20 лет. Климатическое исполнение УХЛ, монтаж — пайкой, внутренний объемный.

Конструкция и обозначение

Корпус металлический с полимерным основанием, контакты покрыты серебром или никелем. Расшифровка: 2РТ — тип, 48 — размер, ПК — с прямым патрубком, 9 — контакты, НГ — гайка и группа, 7 — сочетание контактов, А/АН — материал изолятора и модификация. Совместима с вилками аналогичного типоразмера для общего назначения.

Описание

Назначение

2РТ48ПК9НГ7-АН — это розетка приборная цилиндрического низкочастотного соединителя серии 2РТ. Изделие предназначено для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основная задача соединителя — обеспечить стабильный электрический контакт между блоками и узлами аппаратуры, а также возможность многократного сочленения и расчленения без потери качества соединения. Изделие совместимо с вилками аналогичного типоразмера для общего назначения.

Конструкция и расшифровка обозначения

Корпус соединителя металлический с полимерным основанием. Контакты покрыты серебром или никелем. Розетка имеет условный размер корпуса 48, 9 контактов, прямой патрубок и резьбовую фиксацию для сочленения.

Обозначение 2РТ48ПК9НГ7-АН расшифровывается следующим образом:

2РТ — тип соединителя;
48 — условный размер корпуса;
ПК — прямой патрубок;
9 — количество контактов;
НГ — гайка и группа;
7 — сочетание контактов;
А/АН — материал изолятора и модификация.

Технические характеристики

Максимальное рабочее напряжение составляет до 700 В (амплитудное значение). Рабочий ток на контакт зависит от диаметра контакта: до 10 А для 1,5 мм, до 25 А для 2,5 мм и до 100 А для 5,5 мм.

Сопротивление контакта минимально и составляет от 0,3 до 2,5 мОм для серебряного покрытия. Сопротивление изоляции — не менее 1000 МОм.

Монтаж выполняется пайкой, присоединение внутреннее объемное.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне условий. Температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к вибрации в диапазоне от 1 до 1000 Гц с ускорением до 1500 метров на секунду в квадрате, к ударам и к пониженному давлению до 1,3 на 10 в минус четвертой степени Паскаля.

Климатическое исполнение — УХЛ. Минимальная наработка составляет 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 20 лет.

Применение

Розетка 2РТ48ПК9НГ7-АН применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное электрическое соединение в цепях постоянного и переменного тока частотой до 3 МГц. Благодаря металлическому корпусу, резьбовой фиксации и стойкости к вибрации, ударам, пониженному давлению и широкому диапазону температур изделие подходит для ответственных узлов, работающих в жестких условиях эксплуатации.

Совместимость с вилками аналогичного типоразмера позволяет использовать розетку в составе стандартных соединений общего назначения без дополнительной доработки.
