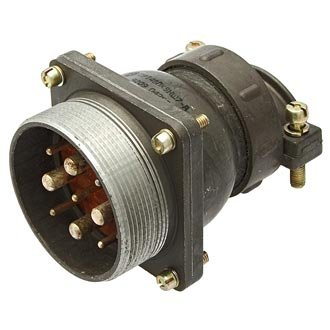

2РТ48ПК9НГ7-А

Цена:

2200 ₽

Технические характеристики

2РТ48ПК9НГ7-А представляет собой приборную розетку с прямым патрубком для неэкранированного кабеля, предназначенную для внутреннего объемного монтажа в электрических цепях. Она используется в соединениях постоянного и переменного тока, с максимальным рабочим напряжением до 700 В.

Разъем рассчитан на 9 контактов: 5 шт. диаметром 2,5 мм (ток до 25 А на контакт) и 4 шт. диаметром 5,5 мм (ток до 100 А на контакт). Сопротивление изоляции составляет не менее 1000 МОм, а наработка — минимум 1000 часов при 500 сочленениях-расчленениях.

Температурный диапазон — от -60°C до +100°C, с работой при пониженном давлении до 1,3·10^{-4} Па. Выдерживает синусоидальную вибрацию (1–10 000 Гц, до 100 м/с²) и механические удары (до 10 000 м/с² одиночные).

Метод монтажа — пайка, корпус металлический с полимерным основанием, контакты покрыты серебром или никелем. Производится в России, например, на заводе «Элекон», и применяется в промышленных системах для надежных высокотоковых соединений.

Описание

Назначение прибора

2РТ48ПК9НГ7-А представляет собой приборную розетку с прямым патрубком, предназначенную для неэкранированного кабеля. Изделие рассчитано на внутренний объемный монтаж в электрических цепях. Основное назначение — обеспечение надежного электрического соединения в цепях постоянного и переменного тока с максимальным рабочим напряжением до 700 В.

Розетка применяется там, где требуется коммутация силовых и сигнальных линий одновременно, поскольку конструкция объединяет контакты разных типоразмеров в одном корпусе. Прямой патрубок упрощает ввод кабеля и фиксацию его положения внутри объема оборудования.

Подтвержденные технические особенности

Контактная группа

Разъем рассчитан на 9 контактов, разделенных на две группы по диаметру и токовой нагрузке. Такое сочетание позволяет передавать через один разъем как управляющие сигналы, так и значительные токи.

5 контактов диаметром 2,5 мм — ток до 25 А на контакт;
4 контакта диаметром 5,5 мм — ток до 100 А на контакт.

Электрические параметры

Максимальное рабочее напряжение — до 700 В;
Сопротивление изоляции — не менее 1000 МОм;
Наработка — минимум 1000 часов;
Ресурс сочленений-расчленений — 500 циклов.

Указанные значения подтверждают пригодность изделия для длительной эксплуатации в составе стационарного оборудования, где важны стабильность переходного сопротивления и сохранение изоляционных свойств.

Условия эксплуатации

Температурный диапазон — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
Работа при пониженном давлении — до 1,3 умноженное на 10 в степени минус 4 Паскаля;
Выдерживает синусоидальную вибрацию в диапазоне от 1 до 10 000 Герц с ускорением до 100 метров на секунду в квадрате;
Выдерживает механические удары — до 10 000 метров на секунду в квадрате, одиночные.

Сочетание низкотемпературного предела и способности работать в условиях пониженного давления указывает на возможность применения в герметизированных объемах и в аппаратуре, эксплуатируемой в сложных климатических условиях.

Материалы и монтаж

Метод монтажа — пайка. Корпус выполнен металлическим с полимерным основанием. Контакты имеют покрытие из серебра или никеля, что влияет на стабильность контактного сопротивления и стойкость к окислению. Производится изделие в России, например, на заводе «Элекон».

Применение

Розетка используется в промышленных системах для надежных высокотоковых соединений. Благодаря разделению контактов по токам и диаметрам она подходит для блоков питания, силовых шкафов, испытательных стендов и другой аппаратуры, где необходимо объединить в одном разъеме линии с разной нагрузкой.

Внутренний объемный монтаж означает, что изделие устанавливается внутри корпуса прибора или установки, а не выводится на лицевую панель. Прямой патрубок при этом обеспечивает организованный ввод неэкранированного кабеля и его механическую фиксацию.

Ключевые сведения в сводке

Наименование: 2РТ48ПК9НГ7-А, артикул 4832, категория 2РТ48.
Тип: приборная розетка с прямым патрубком для неэкранированного кабеля.
Монтаж: внутренний объемный, метод пайки.
Цепи: постоянного и переменного тока, рабочее напряжение до 700 В.
Контакты: 9 штук — 5 диаметром 2,5 мм и 4 диаметром 5,5 мм.
Ресурс: не менее 1000 часов наработки и 500 сочленений-расчленений.
Страна производства: Россия.

При подборе изделия следует учитывать совокупность токовых нагрузок на контакты, способ монтажа пайкой и условия среды, включая вибрацию и удары. Перечисленные параметры достаточны для оценки совместимости розетки с конкретным оборудованием без обращения к дополнительным источникам.
