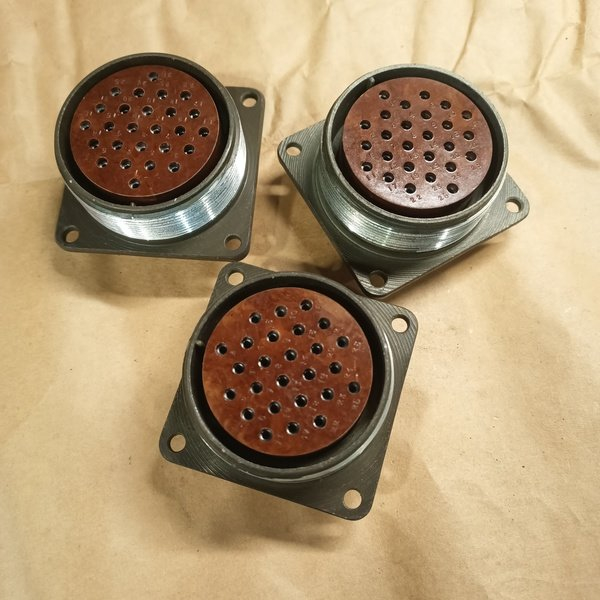

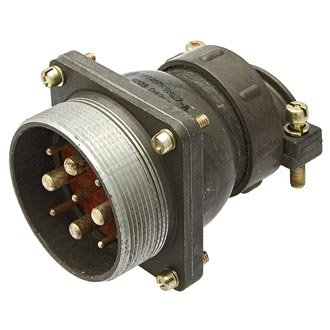

2РТ48П9ЭШ7-А — это кабельная розетка, предназначенная для соединения с экранированными или неэкранированными кабелями в электрических цепях. Она может использоваться как в условиях постоянного, так и переменного тока (с частотой до 3 МГц) при напряжении до 850 В. Данная розетка подходит для внутреннего и наружного применения, если потребитель обеспечивает защиту от пыли и влаги.

Конструкция и характеристики

• Тип соединителя : 2РТ
• Размер корпуса : 48
• Количество контактов : 9 (5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм)
• Максимальная токовая нагрузка :
  • на одиночный контакт: до 25 А для контактов ? 2,5 мм и до 100 А для ? 5,5 мм
  • общая максимальная токовая нагрузка: до 525 А
• Сопротивление контакта : не более 1 мОм для ? 2,5 мм и 0,3 мОм для ? 5,5 мм
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Температурный диапазон эксплуатации : от -60 °C до +60 °C

Область применения

розетка 2РТ48П9ЭШ7-А используется в радиоэлектронной и радиотехнической аппаратуре. Она также может применяться в различных электрических системах, где требуется надежное соединение с кабелями.

Дополнительная информация

розетка имеет механическую прочность и устойчивость к вибрациям. Она способна выдерживать синусоидальные вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с?. Также предусмотрены параметры для механических ударов и линейных нагрузок.
