Назначение изделия

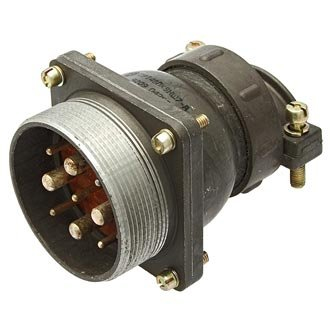

2РТ48ПК9ЭГ7-А — это розетка приборная, представляющая собой блочную часть низкочастотного цилиндрического соединителя серии 2РТ с резьбовой фиксацией. Изделие предназначено для надежного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется стабильная коммутация цепей при воздействии внешних механических и климатических факторов. Розетка монтируется в составе приборов и блоков, обеспечивая электрическую стыковку с ответной частью соединителя.

Технические характеристики

Ключевые электрические и эксплуатационные параметры изделия подтверждаются данными производителя и приведены ниже.

• Максимальное рабочее напряжение — до 700 В (амплитудное значение).
• Токовая нагрузка на контакт — до 25 А при диаметре контакта 2,5 мм.
• Токовая нагрузка на контакт — до 100 А при диаметре контакта 5,5 мм.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ.
• Устойчивость к вибрации — диапазон от 1 до 10000 Гц при ускорении до 100 метров на секунду в квадрате.
• Устойчивость к ударам — одиночные удары с ускорением до 10000 метров на секунду в квадрате.
• Ресурс сочленений-расчленений — 500 циклов.
• Наработка — 1000 часов.
• Срок сохраняемости — до 20 лет.

Конструкция и монтаж

Разъем выполнен негерметичным. Корпус изделия металлический, основание — полимерное. Контакты имеют покрытие из серебра или никеля. Монтаж осуществляется во внутренний объем прибора способом объемной пайки, при этом исполнение ПК предусматривает прямой патрубок без дополнительных изгибов. Условный размер корпуса — 48. Общее количество контактов варьируется до 47 в зависимости от типоразмера конкретного исполнения.

Резьбовая фиксация обеспечивает механическую стойкость соединения при вибрационных и ударных нагрузках, что важно для аппаратуры, работающей в жестких условиях эксплуатации. Климатическое исполнение УХЛ допускает применение изделия в умеренном и холодном климате.

Расшифровка обозначения

Маркировка 2РТ48ПК9ЭГ7-А построена по принятой для серии схеме и раскрывает особенности конкретного исполнения.

1. 2РТ — тип разъема.
2. 48 — условный размер корпуса.
3. ПК — приборная часть с прямым патрубком.
4. 9 — количество контактов или их комбинация.
5. ЭГ — покрытие контактов (серебро или никель).
6. 7 — сочетание контактов.
7. А — материал изолятора.

Область применения

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре различного назначения, включая блоки и приборы, где требуется передача сигналов и питающих напряжений через разъемное соединение. Благодаря диапазону рабочих температур, стойкости к вибрации и ударам, а также значительному ресурсу сочленений розетка подходит для оборудования, эксплуатируемого в сложных условиях. Монтаж объемной пайкой в составе прибора обеспечивает надежный электрический контакт и удобство сборки блоков. Срок сохраняемости до 20 лет позволяет формировать складские запасы без риска утраты рабочих свойств на протяжении длительного времени.
