Назначение соединителя 2РТ48ПК26НГ2-А

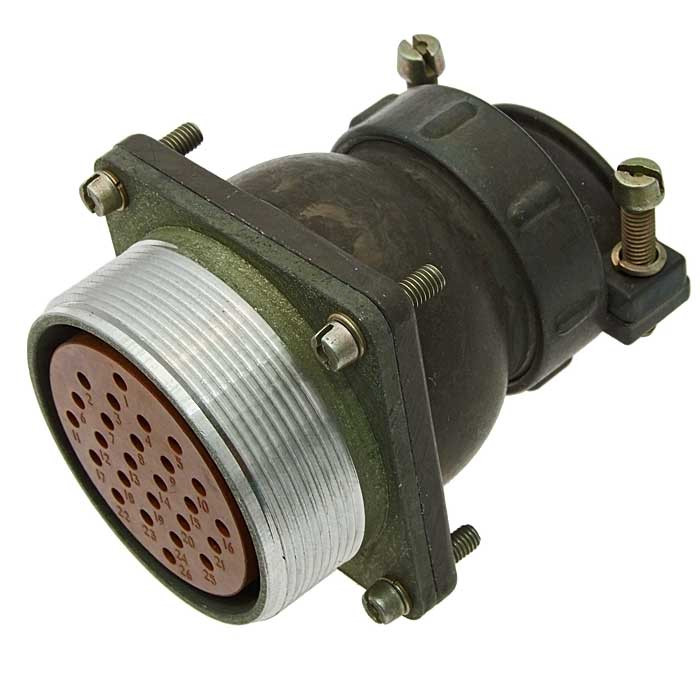

2РТ48ПК26НГ2-А представляет собой вилку приборную цилиндрического низкочастотного соединителя серии 2РТ. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре, узлах и блоках контрольно-измерительных приборов, включая HVAC-системы и промышленное оборудование. Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц.

Конструкция вилки ориентирована на применение в составе разъёмных соединений, где требуется передача сигнала и питания по множеству независимых цепей одновременно. Резьбовая фиксация обеспечивает устойчивость сочленения к вибрационным и ударным нагрузкам, что важно для приборов, эксплуатируемых в подвижных и промышленных условиях.

Расшифровка обозначения

Маркировка изделия имеет буквенно-цифровую структуру, каждая часть которой указывает на конкретный конструктивный признак:

• 2РТ — тип соединителя, цилиндрический негерметичный;
• 48 — условный размер корпуса;
• ПК — приборная часть с прямым патрубком;
• 26 — количество контактов, 26 штук диаметром 1,5 мм;
• Н — гайка патрубка для неэкранированного кабеля;
• Г — тип исполнения: вилка;
• 2 — комбинация контактов диаметром 1,5 мм;
• А — материал изолятора, теплостойкий.

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку 10 А на контакт при общей нагрузке до 234 А и на напряжение до 850 В. Сопротивление контакта не превышает 2,5 мОм, а сопротивление изоляции составляет не менее 5000 МОм при нормальных условиях. Материал контактов — серебро или никель, фиксация — резьбовая.

Климатическое исполнение УХЛ позволяет эксплуатировать изделие при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Соединитель выдерживает вибрацию до 30 g в диапазоне от 1 до 5000 Гц и механические удары до 500 g. Ресурс сочленений составляет 500 циклов, наработка — 1000 часов.

Сводная таблица параметров

• Количество контактов — 26 штук диаметром 1,5 мм;
• Ток на контакт — 10 А, общая нагрузка — до 234 А;
• Напряжение — 850 В;
• Сопротивление контакта — не более 2,5 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Сочленения — 500 циклов;
• Наработка — 1000 часов;
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия;
• Вибрация — до 30 g при 1–5000 Гц;
• Удары — до 500 g.

Области применения

Благодаря сочетанию большого числа контактов, высокой токовой нагрузке и стойкости к климатическим и механическим воздействиям вилка 2РТ48ПК26НГ2-А подходит для надёжных подключений в промышленных системах, включая рефрижерацию. Изделие применяется в контрольно-измерительной аппаратуре, блоках питания, системах автоматики и HVAC-оборудовании, где требуется стабильная коммутация цепей управления и питания.

Теплостойкий изолятор исполнения «А» расширяет допустимый температурный диапазон, а гайка патрубка под неэкранированный кабель упрощает монтаж кабельных сборок. Резьбовая фиксация контактов и сочленения обеспечивает сохранение параметров соединения при вибрации и ударах, характерных для промышленной эксплуатации.

Вилка рассчитана на совместную работу с ответной частью соответствующего типоразмера серии 2РТ, что позволяет формировать разъёмные соединения для приборных блоков, пультов и стоек. Ограничение по частоте до 3 МГц определяет применение изделия преимущественно в низкочастотных цепях передачи сигнала и электропитания.

Эксплуатационные особенности

При монтаже важно учитывать тип кабеля: исполнение «Н» предусматривает гайку патрубка для неэкранированного кабеля. Соблюдение допустимой токовой нагрузки на контакт и суммарной нагрузки по всем цепям обеспечивает заявленный ресурс сочленений и наработку. В процессе эксплуатации рекомендуется контролировать состояние контактов и резьбовых элементов фиксации, поскольку именно они определяют стабильность переходного сопротивления.

Изделие поставляется как вилка приборная без указания комплектации в предоставленных данных. Сведения о производителе, гарантии и стране производства в карточке товара не приведены, поэтому при подборе следует ориентироваться на приведённые технические и эксплуатационные параметры.
