Назначение разъёма 2РТ48ПК20НГ1-А

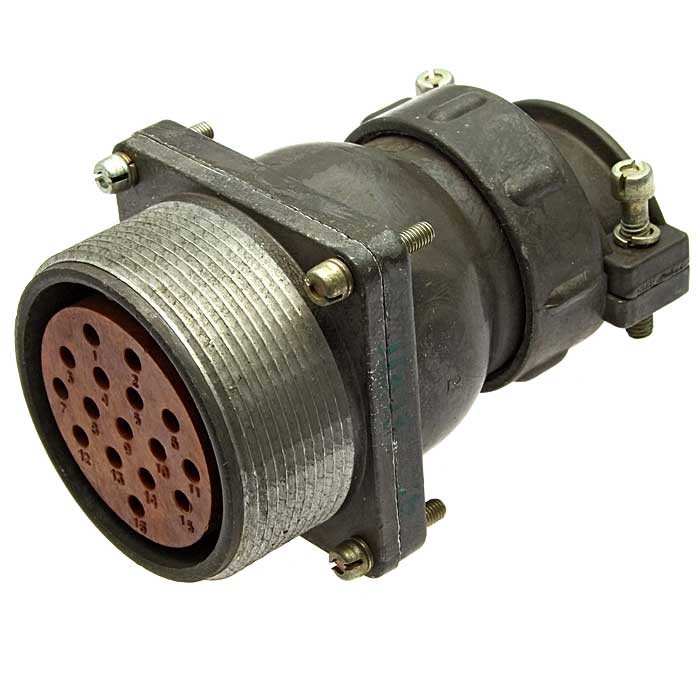

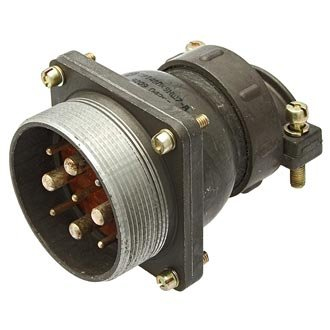

2РТ48ПК20НГ1-А — это кабельная вилка из серии цилиндрических разъёмов 2РТ, предназначенная для надёжного соединения электрических цепей в различных приборах. Изделие применяется там, где требуется передача значительных токов и стабильный контакт при воздействии внешних факторов: вибрации, ударов, перепадов температуры и пониженного давления.

Разъём относится к негерметичному типу и выпускается в климатическом исполнении УХЛ. Конструкция рассчитана на эксплуатацию в составе электро- и радиооборудования, а также контрольно-измерительных приборов, работающих в жёстких условиях.

Основные технические характеристики

Ключевая особенность модели — комбинированная контактная система, рассчитанная на разные токовые нагрузки в пределах одного корпуса.

• Общее число контактов — 20.
• 14 контактов диаметром 1,5 мм обеспечивают ток до 10 А каждый.
• 6 контактов диаметром 2,5 мм обеспечивают ток до 25 А каждый.
• Суммарная токовая нагрузка — до 290 А.
• Рабочее напряжение — до 850 В.
• Сопротивление контакта: не более 2,5 мОм для контактов 1,5 мм и не более 1 мОм для контактов 2,5 мм.
• Покрытие контактов — никель, что отражено буквой «Н» в обозначении.
• Сопротивление изоляции — не менее 5000 МОм.

Такое сочетание параметров позволяет использовать один разъём для цепей как управления и сигнализации, так и питания, не прибегая к установке нескольких соединителей.

Условия эксплуатации и надёжность

Вилка сохраняет работоспособность при температуре от минус 60 градусов Цельсия до плюс 60 градусов Цельсия и при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля. Тип исполнения — негерметичный, климатическое исполнение УХЛ.

Ресурс изделия подтверждается следующими показателями:

• Количество сочленений-расчленений — 500 циклов.
• Наработка — не менее 1000 часов.
• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g.
• Механические удары одиночного действия — до 5000 метров на секунду в квадрате, то есть 500 g.
• Механические удары многократного действия — до 350 метров на секунду в квадрате, то есть 35 g.

Перечисленные параметры определяют применимость разъёма в аппаратуре, испытывающей интенсивные динамические нагрузки при работе и транспортировке.

Расшифровка обозначения

Маркировка 2РТ48ПК20НГ1-А построена по стандартной для серии схеме и содержит полную информацию о конструкции и исполнении изделия.

1. 2РТ — тип разъёма.
2. 48 — условный размер корпуса.
3. П — прямой патрубок кабельной части.
4. К — кабельная вилка.
5. 20 — число контактов.
6. Н — никелевое покрытие контактов.
7. Г1 — модификация.
8. А — материал изолятора.

Область применения

Разъёмы серии 2РТ данного типоразмера востребованы в электро- и радиооборудовании, контрольно-измерительных приборах и других устройствах, эксплуатируемых в жёстких условиях. Прямой патрубок кабельной части упрощает монтаж жгута и обеспечивает аккуратный ввод проводников в корпус вилки.

Благодаря комбинированным контактам и широкому диапазону рабочих температур изделие подходит для ответственных соединений, где важны стабильное переходное сопротивление и высокая механическая стойкость. Артикул товара — 4826, категория — 2РТ48.
