Назначение и область применения

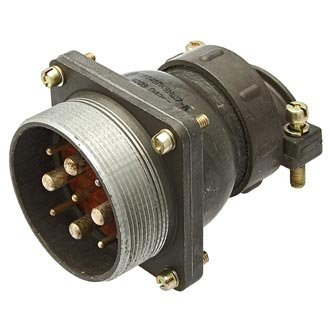

2РТ48ПК20ЭШ1-А — это кабельная розетка разъёма типа 2РТ48, предназначенная для соединения в промышленных электро- и радиоэлектронных приборах. Изделие применяется там, где требуется передача значительных токов через компактный многоконтактный соединитель: в контрольно-измерительной аппаратуре, промышленном оборудовании и других устройствах, работающих в условиях повышенных вибрационных нагрузок.

Розетка относится к негерметичным соединителям климатического исполнения УХЛ, то есть рассчитана на эксплуатацию в умеренном и холодном климате. Это делает её пригодной для стационарной и подвижной аппаратуры, размещаемой в отапливаемых и неотапливаемых помещениях, под навесом и в других условиях, где не требуется полная герметизация стыка.

Конструкция и расшифровка обозначения

Маркировка 2РТ48ПК20ЭШ1-А содержит полную информацию о типе и исполнении изделия. Расшифровка обозначения приведена ниже.

• 2РТ — тип разъёма;
• 48 — размер корпуса;
• П — прямой патрубок кабельной части;
• К — кабельное исполнение;
• 20 — число контактов;
• ЭШ1 — покрытие контактов (серебро и никель);
• А — модификация.

Конструктивно розетка представляет собой кабельную часть соединителя с прямым патрубком, через который выводится кабель. Такое исполнение упрощает монтаж и обеспечивает удобную укладку жгута внутри прибора или шкафа.

Технические характеристики

Розетка имеет 20 контактов двух типов, что позволяет одновременно коммутировать силовые и сигнальные цепи в одном соединителе. Распределение контактов и их параметры приведены в списке.

• 14 контактов диаметром 1,5 мм;
• 6 контактов диаметром 2,5 мм;
• максимальная токовая нагрузка на контакт диаметром 1,5 мм — 10 А;
• максимальная токовая нагрузка на контакт диаметром 2,5 мм — 25 А;
• общая нагрузка на соединитель — до 290 А;
• сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контакта диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• выдерживаемое напряжение — до 850 В;
• ресурс сочленения-расчленения — до 500 циклов.

Покрытие контактов ЭШ1 (серебро и никель) обеспечивает стабильное переходное сопротивление и устойчивость к окислению при длительной эксплуатации. Низкое сопротивление контактов подтверждает пригодность изделия для цепей с повышенными токами.

Условия эксплуатации и совместимость

Соединитель негерметичный, климатического исполнения УХЛ. Он сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Такая вибростойкость важна для аппаратуры, устанавливаемой на подвижных объектах и промышленных установках.

Розетка сочетается с вилками типа 2РТ48ПК и ШРГ48П. Это позволяет собирать ответные части соединителя из доступных комплектующих и обеспечивает надёжное соединение в сложных условиях эксплуатации. При подборе ответной вилки следует учитывать число и типы контактов, а также исполнение корпуса, чтобы обеспечить полное механическое и электрическое сопряжение.

Перед монтажом рекомендуется проверить соответствие токовой нагрузки projected цепей возможностям контактов и убедиться, что условия среды не требуют герметичного исполнения. При соблюдении этих условий розетка 2РТ48ПК20ЭШ1-А обеспечивает долговременную и стабильную работу в составе промышленного и измерительного оборудования.
