Назначение

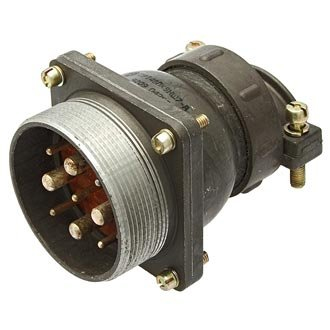

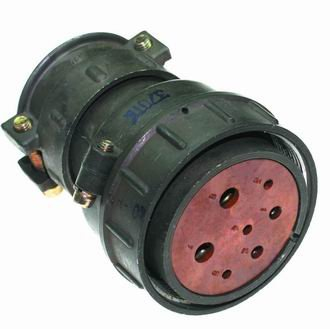

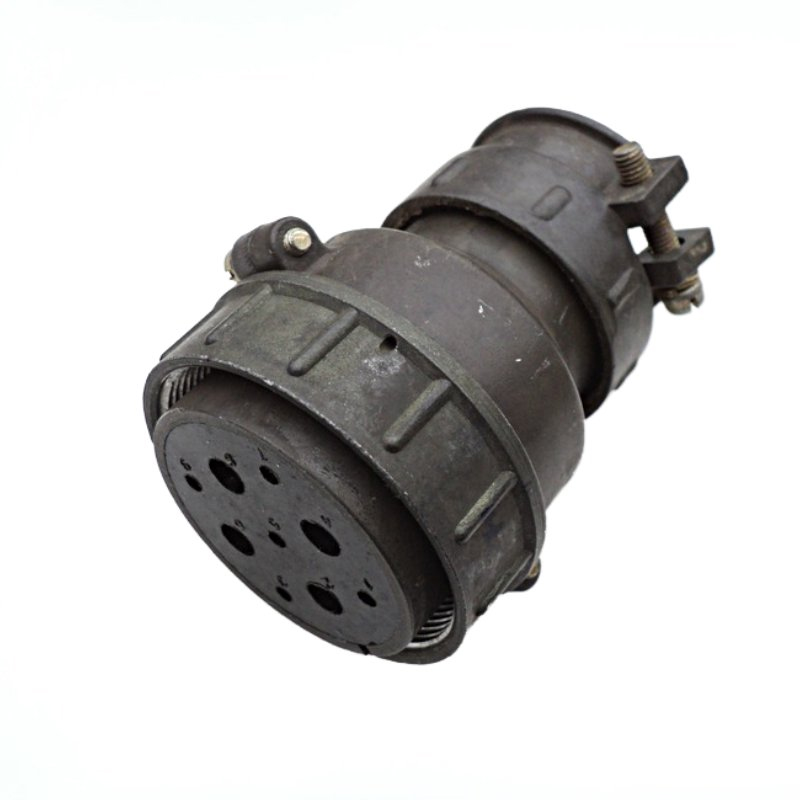

2РТ48П9НШ7-А — кабельная розетка из серии низкочастотных цилиндрических соединителей 2РТ-А. Изделие предназначено для создания надёжного электрического соединения в составе различных аппаратов, приборов и электротехнических устройств. Розетка обеспечивает коммутацию электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Применение розетки оправдано в тех случаях, когда к соединителю предъявляются повышенные требования по стойкости к механическим нагрузкам и температурным воздействиям. Конструкция рассчитана на эксплуатацию в условиях вибраций, ударов и экстремальных температур, что делает её пригодной для ответственных узлов промышленной и специальной аппаратуры.

Конструкция и особенности

Розетка имеет условный размер корпуса 48 и оснащена девятью контактами. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает механическую фиксацию соединения. Кабельная часть выполнена с прямым патрубком (обозначение «П» в маркировке).

Покрытие контактов — серебро или никель. Монтаж выполняется объёмным внутренним методом пайки. Такое исполнение обеспечивает стабильный электрический контакт и удобство монтажа в составе кабельных сборок.

Основные технические характеристики

• Максимальное рабочее напряжение — 700 В.
• Ток на контакт — до 25–100 А в зависимости от диаметра контакта.
• Диаметр контактов — от 2,5 до 5,5 мм.
• Сопротивление контакта — не более 1–2,5 МОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 °C.
• Частота коммутируемых цепей — до 3 МГц.

Условия эксплуатации и надёжность

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 100–300 м/с² (10–30 g), а также удары с ускорением до 10000 м/с² (1000 g). Ресурс соединения составляет 500 циклов сочленений-расчленений, наработка — 1000 часов.

Климатическое исполнение — УХЛ, то есть изделие рассчитано на умеренный и холодный климат. Розетка негерметичная и теплостойкая. Минимальный срок сохраняемости — 20 лет. Эксплуатация допускается при пониженном давлении 1,3·10 в минус четвёртой степени Па.

Применение

Розетку 2РТ48П9НШ7-А применяют в аппаратуре, где требуется стойкое к нагрузкам и перепадам температур соединение электрических цепей. Типовые сферы использования — промышленное оборудование, приборы специального назначения, измерительная и испытательная техника, а также кабельные сборки, работающие в тяжёлых условиях.
