Назначение

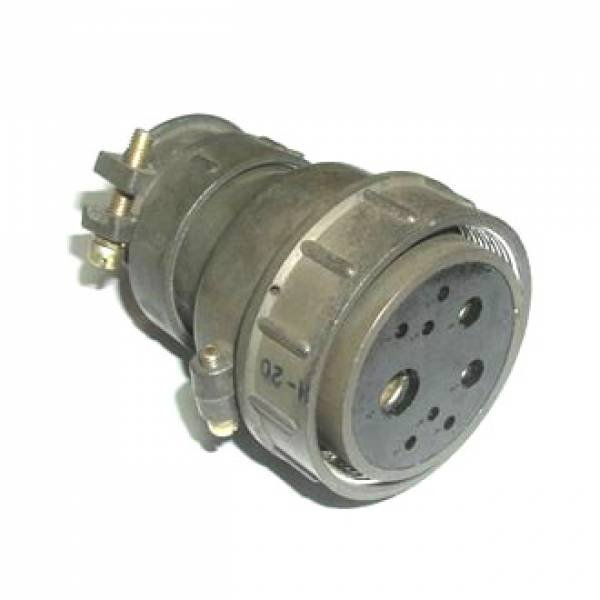

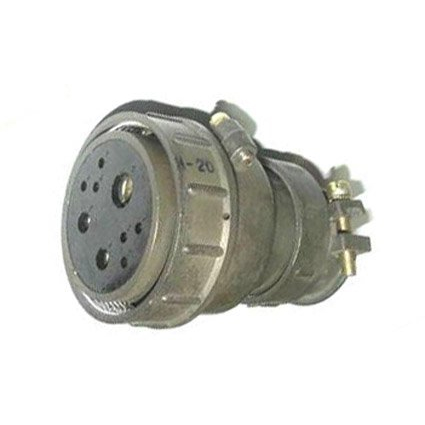

2РТ48П9НШ1-А — цилиндрический низкочастотный кабельный соединитель-розетка серии 2РТ48. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц. Такое изделие применяют там, где требуется надёжное разъёмное соединение электрических цепей при умеренно высоком напряжении. Для серии указывают допустимое амплитудное значение напряжения до 850 В и климатическое исполнение УХЛ.

Розетка относится к кабельным соединителям, то есть рассчитана на подключение кабеля. В каталоге краткое описание товара — «кабельная». Артикул товара — 40433. Категория — 2РТ48. Производитель в представленных данных не указан.

Обозначение и конструкция

Маркировка 2РТ48П9НШ1-А расшифровывается по элементам. «2РТ» обозначает тип соединителя. «48» — условный размер корпуса. «П» — прямой патрубок. «9» — количество контактов. «Н» — исполнение для неэкранированного кабеля. «Ш» — розетка. «1» — сочетание контактов по диаметрам. «А» — дополнительное обозначение по материалу изолятора.

Корпус имеет размер 48. Соединитель выполнен для неэкранированного кабеля. Это негерметичная серия. Контакты могут быть серебряными или никелевыми. Сопротивление изоляции — не менее 5000 МОм. Ресурс — порядка 500 сочленений-расчленений. Указывается стойкость к вибрации в диапазоне 1–5000 Гц и минимальная наработка 1000 часов.

Контактная система

В модификации 2РТ48П9НШ1-А девять контактов, распределённых по диаметрам: 4 контакта диаметром 1,5 мм, 2 контакта диаметром 2,5 мм, 2 контакта диаметром 5,5 мм и 1 контакт диаметром 9 мм.

Для таких соединителей приводят сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм, 1 мОм для контактов диаметром 2,5 мм, 0,3 мОм для контактов диаметром 5,5 мм и 0,15 мОм для контакта диаметром 9 мм.

Основные свойства

• Тип: цилиндрический низкочастотный кабельный соединитель-розетка.
• Серия: 2РТ48.
• Корпус: размер 48.
• Количество контактов: 9.
• Исполнение: для неэкранированного кабеля.
• Частотный диапазон: до 3 МГц.
• Допустимое амплитудное напряжение: до 850 В.
• Климатическое исполнение: УХЛ.
• Герметичность: негерметичное исполнение.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс: порядка 500 сочленений-расчленений.
• Вибрация: 1–5000 Гц.
• Минимальная наработка: 1000 часов.

Применение

Розетку 2РТ48П9НШ1-А обычно используют в промышленной аппаратуре, приборах и других электротехнических устройствах. Здесь важны прочность соединения и стабильный контакт. Соединитель подходит для цепей, где требуется разъёмное соединение при умеренно высоком напряжении и частоте до 3 МГц.

Благодаря девяти контактам разных диаметров изделие позволяет коммутировать несколько цепей в одном корпусе. Контакты диаметром 1,5 мм, 2,5 мм, 5,5 мм и 9 мм рассчитаны на разные токовые нагрузки в составе одной розетки. Это делает её удобной для аппаратуры с комбинированной нагрузкой.

Характеристики VirtueMart

В карточке товара указаны дополнительные характеристики: приемка «5» и год 81. Эти сведения приведены в соответствующих полях VirtueMart. Приемка «5» и год 81 относятся к учётным данным товара и не заменяют технические параметры, приведённые выше.

Артикул 40433 и название 2РТ48П9НШ1-А РОЗЕТКИ «5» следует использовать при заказе и подборе. Производитель в данных не указан, поэтому в описании он не приводится.
