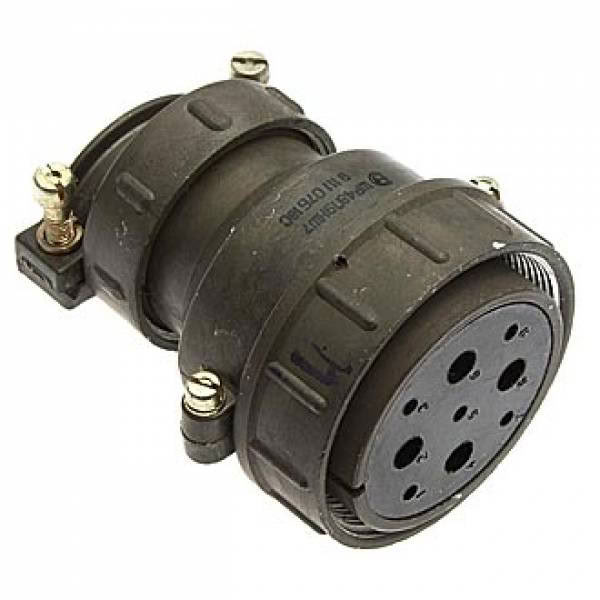

Назначение соединителя 2РТ48П9НШ1-А

2РТ48П9НШ1-А — разъём приборного типа из серии 2РТ, предназначенный для создания надёжных электрических соединений в электро- и контрольно-измерительных приборах. Изделие применяется там, где требуется передача значительных токовых нагрузок через компактный корпус приборного исполнения, а также стабильность контакта при механических воздействиях.

Соединитель относится к негерметичным изделиям климатического исполнения УХЛ и рассчитан на эксплуатацию в составе стационарного и промышленного оборудования. Конструкция ориентирована на приборную часть без патрубка, что упрощает монтаж непосредственно на корпусе прибора или внутри шкафа.

Расшифровка обозначения

Модель 2РТ48П9НШ1-А читается по позициям следующим образом:

• 2РТ — тип соединителя;
• 48 — условный размер корпуса;
• П — конструктивное исполнение приборной части без патрубка;
• 9 — девять контактов: 4 шт. диаметром 1,5 мм, 2 шт. диаметром 2,5 мм, 2 шт. диаметром 5,5 мм и 1 шт. диаметром 9 мм;
• НШ — покрытие контактов никелем;
• 1 — вариант исполнения;
• А — материал изолятора.

Такая схема обозначения позволяет однозначно определить типоразмер корпуса, число и диаметры контактов, а также тип покрытия и исполнение изоляционной части ещё до обращения к рабочей документации.

Технические характеристики

Соединитель выполнен негерметичным, климатического исполнения УХЛ. Заявленная общая токовая нагрузка достигает 490 А, при этом на отдельный контакт приходится от 10 до 200 А в зависимости от его диаметра. Напряжение цепи — до 850 В.

Контактные параметры обеспечивают стабильность соединения: переходное сопротивление контакта составляет от 0,15 до 2,5 мОм, а сопротивление изоляции — не менее 5000 МОм.

Изделие рассчитано на следующие эксплуатационные воздействия:

1. не менее 500 сочленений и расчленений;
2. наработка не менее 1000 часов;
3. вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
4. удары с ускорением до 5000 метров на секунду в квадрате.

Перечисленные параметры подтверждают пригодность соединителя для работы в условиях интенсивных механических нагрузок, характерных для промышленного оборудования.

Применение

2РТ48П9НШ1-А используется в промышленных системах, включая приборы для холодильного оборудования, где требуется высокая надёжность соединений при вибрациях и нагрузках. Сочетание девяти контактов различного диаметра в одном корпусе позволяет коммутировать в одном разъёме как силовые, так и измерительные цепи, что сокращает число отдельных соединений и упрощает компоновку прибора.

Никелевое покрытие контактов НШ способствует сохранению стабильного переходного сопротивления при многократных сочленениях, а приборное исполнение без патрубка облегчает установку на лицевой или внутренней панели измерительного блока.

Краткие сведения

• Артикул: 4815;
• Категория: 2РТ48;
• Тип: разъём приборный негерметичный;
• Климатическое исполнение: УХЛ;
• Число контактов: девять;
• Покрытие контактов: никель;
• Производитель: не указан;
• Комплектация и гарантия: сведения отсутствуют.
