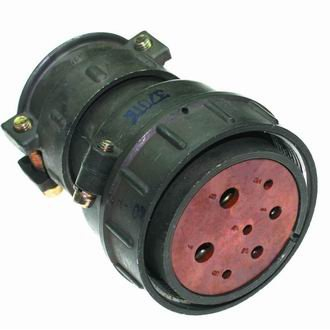

2РТ48П9НГ7-АН — это советский/российский цилиндрический электрический разъём (соединитель) нормальных габаритов, предназначенный для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Он используется для внутреннего объемного монтажа с пайкой контактов и имеет резьбовое сочленение для фиксации. Климатическое исполнение — УХЛ, корпус металлический с полимерным основанием, изолятор марки А.

Назначение

Разъём применяется как соединитель общего назначения в различных электротехнических системах, выдерживая вибрации, удары и экстремальные условия. Он обеспечивает высокую токовую нагрузку и надёжную изоляцию для работы в аппаратуре.

Технические характеристики

Максимальное рабочее напряжение постоянного тока — не более 700 В. Рабочий ток на контакт зависит от диаметра: 10 А (∅1,5 мм), 25 А (∅2,5 мм), 100 А (∅5,5 мм), 200 А (∅9,0 мм). Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

Условия эксплуатации

Диапазон температур: от -60 °C до +100 °C. Выдерживает синусоидальную вибрацию (1–10 000 Гц, до 100 м/с²), механические удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и пониженное давление (1,3·10⁻⁴ Па). Число сочленений-расчленений — 500, наработка — минимум 1000 часов.

Конструкция

Количество контактов — 9 (например, 5 шт. ∅2,5 мм и 4 шт. ∅5,5 мм в аналогичных моделях серии). Покрытие контактов — серебро или никель для низкого сопротивления (до 1 мОм). Срок сохраняемости — 20 лет.
