Общее описание

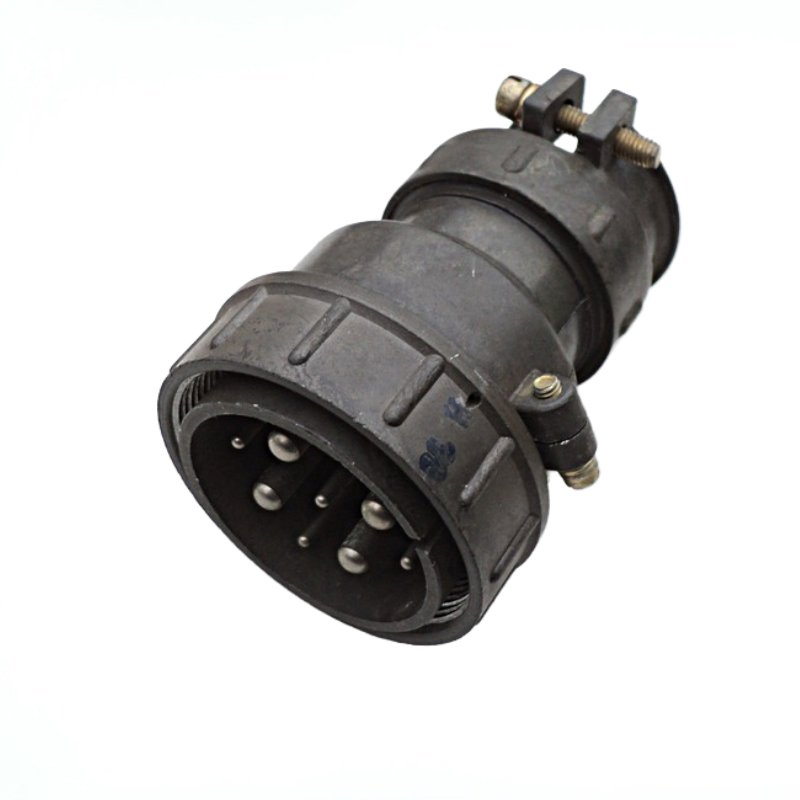

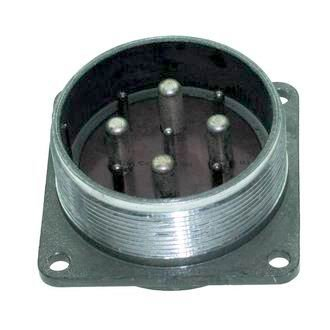

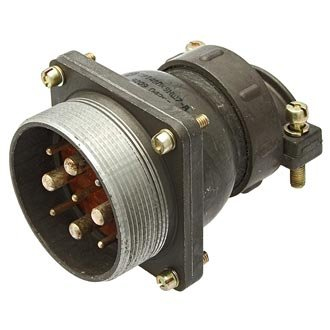

2РТ48П9НГ7-А — это теплостойкий низкочастотный цилиндрический электрический соединитель общего назначения с резьбовой фиксацией в сочленённом положении. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, включая приборы с внутренним объемным монтажом методом пайки.

Соединитель относится к категории 2РТ48 и выпускается под артикулом 4813. Конструкция сочетает металлический корпус и полимерное основание, что обеспечивает механическую прочность и электрическую изоляцию контактной группы. Резьбовая фиксация в сочленённом положении препятствует самопроизвольному расчленению под воздействием вибрации и ударных нагрузок.

Основные технические характеристики

Ниже приведены подтверждённые параметры, определяющие эксплуатационные возможности изделия.

• Условный размер корпуса — 48.
• Климатическое исполнение — УХЛ, что соответствует работе в условиях умеренного и холодного климата.
• Тип исполнения — негерметичный.
• Материал корпуса — металл, основание — полимерное.
• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на контакт — до 200 А в зависимости от диаметра контакта; для контакта диаметром 3,5 мм — до 25 А.
• Покрытие контактов — серебро или никель.
• Поляризация корпусов — одношпоночная.
• Количество контактов — от 2 до 47 в зависимости от типоразмера.
• Блочная часть выпускается без патрубка либо с прямым или угловым патрубком.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействующих факторов. Рабочая температура окружающей среды составляет от минус 60 до плюс 100 °C, при этом допускаются кратковременные скачки температуры до плюс 180 °C. Такая теплостойкость позволяет применять изделие в аппаратуре, подверженной нагреву при работе.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате, одиночные механические удары с ускорением до 10000 метров на секунду в квадрате, пониженное атмосферное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля, а также линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Сопротивление изоляции составляет не менее 1000 МОм. Гарантированная наработка равна 1000 часов, а в облегчённом режиме достигает 100000 часов. Ресурс по количеству сочленений-расчленений — 500 циклов. Срок сохраняемости — 20 лет.

Структура условного обозначения

Обозначение 2РТ48П9НГ7-А построено по принятой для данной серии схеме и расшифровывается следующим образом.

1. 2РТ — тип соединителя.
2. 48 — размер корпуса.
3. П — конструктивное исполнение, в данном случае без патрубка для приборной части.
4. 9 — количество контактов или их сочетание.
5. НГ — нормальные габариты, возможно наличие специальных модификаций.
6. 7 — серия или вариант исполнения.
7. А — материал изолятора.

Область применения

Соединитель 2РТ48П9НГ7-А востребован в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение цепей постоянного и переменного тока частотой до 3 МГц. Благодаря теплостойкости и стойкости к вибрации и ударам он подходит для приборов с внутренним объемным монтажом, выполняемым методом пайки.

Металлический корпус с полимерным основанием и одношпоночная поляризация упрощают правильную ориентацию частей соединителя при сочленении и исключают ошибку при сборке. Выбор покрытия контактов — серебро или никель — позволяет адаптировать изделие под конкретные требования по переходному сопротивлению и условиям эксплуатации. Блочная часть без патрубка, с прямым или угловым патрубком даёт возможность компоновать соединитель в различных монтажных схемах.

Комплектация и сведения о товаре

• Название: 2РТ48П9НГ7-А.
• Артикул: 4813.
• Категория: 2РТ48.
• Производитель: не указано.
• Краткое описание из каталога: не указано.
• Заполненные характеристики VirtueMart: отсутствуют.

Указанные параметры следует использовать как справочные при подборе соединителя под конкретную задачу. Для уточнения данных, не приведённых в описании, рекомендуется обращаться к документации изготовителя.
