Назначение изделия

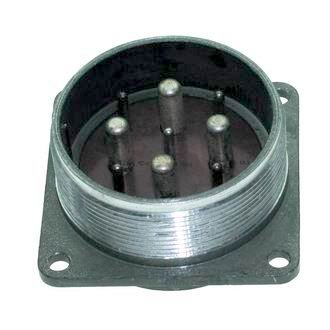

2РТ48П9ЭШ7-А — это приборная (блочная) вилка из серии цилиндрических низкочастотных соединителей типа ШР. Такие соединители предназначены для монтажа в электрических цепях постоянного и переменного тока и применяются в составе приборов и блоков радиоэлектронной аппаратуры. Вилка устанавливается, как правило, со стороны кабельных или печатных соединений и работает совместно с соответствующей розеткой.

Изделие применяется в блочных и приборных частях аппаратуры для коммутации электрических цепей, в том числе при монтаже с экранированными или неэкранированными кабелями и проводами. При использовании экранированного кабеля применяются концевая гайка и патрубок, что позволяет обеспечить экранировку соединения.

Основные технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его применение в цепях питания и управления.

• Количество контактов: 9 штук — 5 контактов диаметром 2,5 миллиметра и 4 контакта диаметром 5,5 миллиметра.
• Тип соединителя: негерметичный, климатическое исполнение УХЛ (умеренный и холодный климат).
• Рабочая температура среды: примерно от минус 60 до плюс 60 градусов Цельсия.
• Материал контактов: серебро и никель, что обеспечивает низкое переходное сопротивление и коррозионную стойкость.
• Токовая нагрузка на одиночный контакт диаметром 2,5 миллиметра: не более 25 ампер.
• Токовая нагрузка на одиночный контакт диаметром 5,5 миллиметра: до 100 ампер.
• Суммарная токовая нагрузка соединителя: до 525 ампер.
• Сопротивление контакта: не более 1 миллиома для стержней диаметром 2,5 миллиметра и не более 0,3 миллиома для стержней диаметром 5,5 миллиметра.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.
• Напряжение цепи: амплитудное значение до 850 вольт.
• Допустимая частота цепей переменного тока: до нескольких мегагерц.
• Количество сочленений и расчленений: не менее 500 циклов включения и отключения.
• Минимальная наработка: 1000 часов.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на работу в условиях синусоидальной вибрации с ускорением до 300 метров на секунду в квадрате, а также на воздействие одиночных и многократных механических ударов. Такие нагрузки характерны для радиоэлектронной аппаратуры, устанавливаемой на подвижных объектах, поэтому вилка применима в составе бортового и приборного оборудования.

Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате, а диапазон температур от минус 60 до плюс 60 градусов Цельсия охватывает как неотапливаемые помещения и открытый воздух, так и нагревающиеся при работе блоки. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги под давлением, однако параметр сопротивления изоляции подтверждён для нормальных климатических условий.

Конструктивные особенности и применение

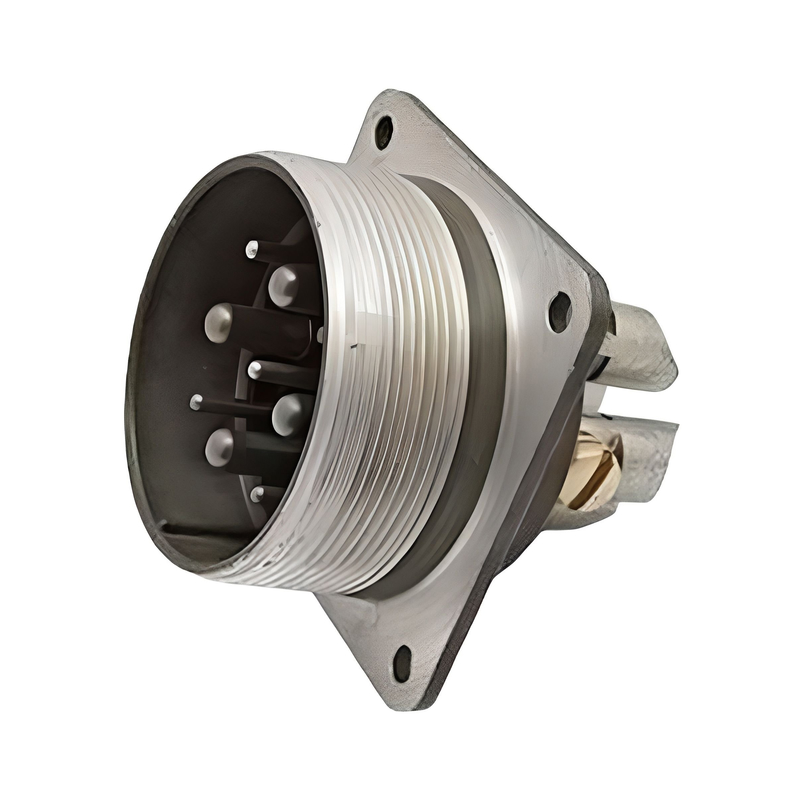

Вилка выполнена с цилиндрическим корпусом и имеет набор контактных гнёзд под соответствующие розеточные контакты. Такая конструкция обеспечивает надёжное соединение и, при использовании экранированного кабеля с концевой гайкой и патрубком, экранировку цепи. Сочетание контактов двух диаметров позволяет коммутировать в одном соединителе как сильноточные, так и слаботочные цепи.

Область применения охватывает монтаж в электрических цепях постоянного и переменного тока в приборах и блоках, включая цепи с амплитудным напряжением до 850 вольт и токами до 100 ампер на отдельный контакт диаметром 5,5 миллиметра. Изделие используется совместно с ответной розеткой соответствующего типа, что обеспечивает взаимозаменяемость и ремонтопригодность аппаратуры.

Краткая сводка

2РТ48П9ЭШ7-А представляет собой девятиконтактную блочную вилку серии ШР с контактами диаметром 2,5 и 5,5 миллиметра, рассчитанную на суммарную нагрузку до 525 ампер, напряжение до 850 вольт и работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Артикул изделия — 4825, категория — 2РТ48.
